螺旋式小型物料搅拌混料转子

　　这套搅拌转子的结构设计围绕小批量、低粘度流体的快速混匀需求展开，适配实验室小容量容器内的油漆调配、化学试剂预混、饮品调制这类场景，整体轴向高度约2英寸，最大回转直径约2英寸，属于紧凑型手持或小型台式搅拌设备的末端执行件。

　　从结构布局来看，转子中心为中空安装轴套，轴套内壁预留了两种规格的传动配合接口，分别对应0.125英寸与0.188英寸的圆形轴段以及配套D型防转切面，安装时可以直接匹配对应输出轴的搅拌驱动装置，D型切面的设计完全规避了光轴传动容易出现的打滑空转问题，轴套顶端做了圆角收口，装配时可以快速导向套入驱动轴，不需要额外对位找正。

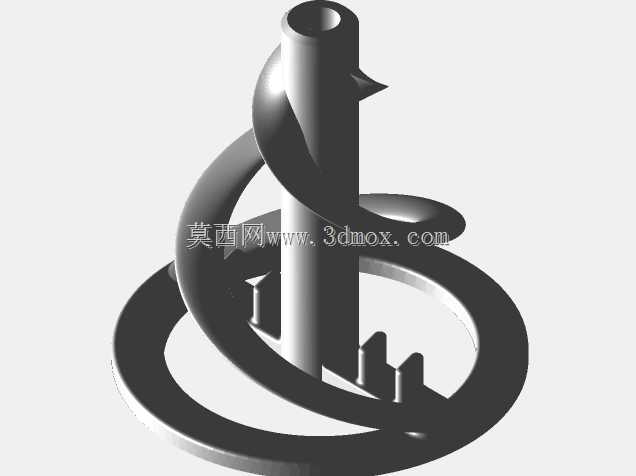

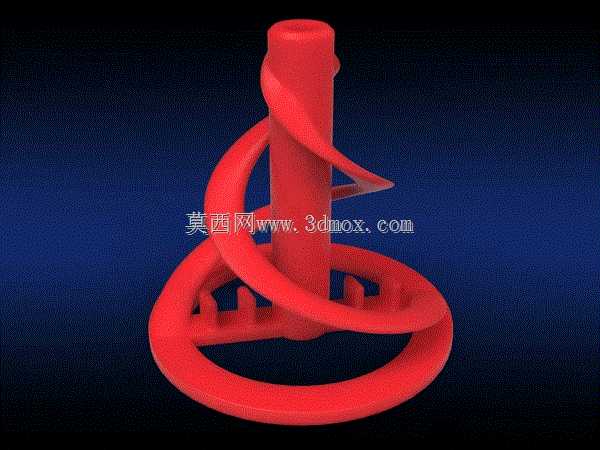

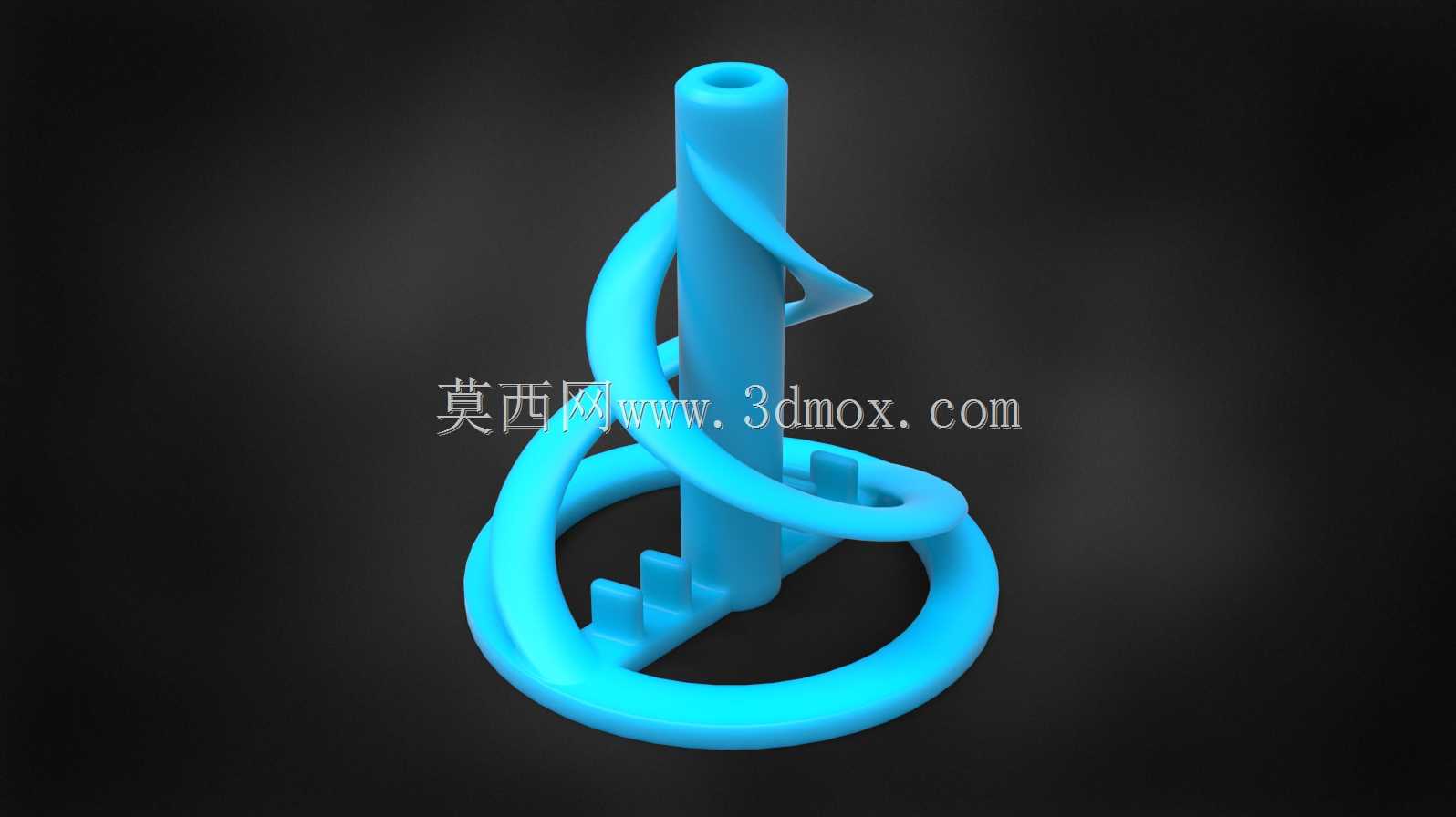

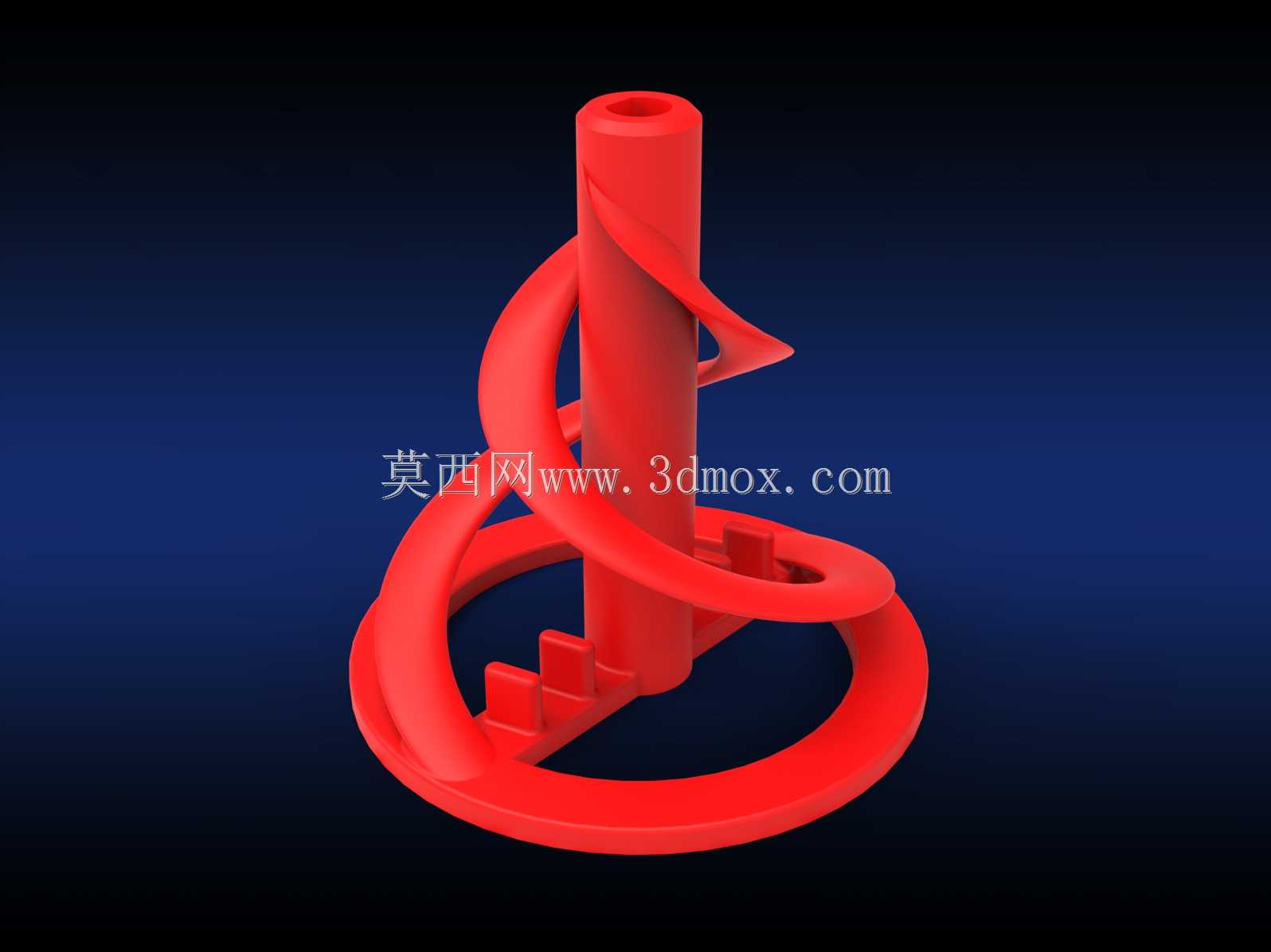

　　外层的搅拌叶片采用连续螺旋螺带搭配底部环形导流边的组合形式，螺带从轴套中上部起始，沿轴向向下盘旋延伸，最终和底部的环形圈平滑衔接，螺带的截面做了等厚圆角处理，没有尖锐棱角，一方面在旋转过程中可以带动容器内的物料形成轴向上下循环流，避免重质颜料、固体粉料沉积在容器底部，另一方面环形底边和容器底壁的间隙可以控制在很小的范围，旋转时能够刮动底壁附近的滞留物料，消除常规桨叶搅拌存在的底部混合死区。在轴套下部和环形底边之间，还均匀布置了三块径向小挡叶，这部分结构在转子转动时会对螺带输送上来的流体产生径向剪切，把成团的颜料、絮状试剂打散，进一步提升混合均匀度。

　　整个零件采用一体化成型思路设计，所有叶片和中心轴套的交接位置都做了圆弧过渡，没有分体装配的接缝，既可以通过常规机加工制作，也完全适配熔融沉积3D打印工艺，打印时不需要额外添加支撑结构，成型后仅需简单去除基底毛刺即可投入使用。针对PLA材质打印的成品，在常温至77摄氏度的弱酸环境下短时间运行也能保持结构强度，日常调配水性涂料、弱酸类试剂、低温饮品时不会出现叶片变形脱落的问题。

　　从安装边界来看，转子最大回转直径2英寸，适配内径2.5英寸以上的圆柱形容器，工作时螺带外缘和容器壁保留均匀间隙，不会刮蹭容器内壁，2英寸的轴向高度可以完全浸入常规小量杯的液面以下，运转时不会把空气大量卷入物料内部产生过多气泡，调配油漆时可以减少后续静置脱泡的等待时间，调配化学试剂时也不会因为气泡溢出造成试剂浪费。整套结构没有复杂的异形曲面，建模时仅需通过螺旋线扫描、环形阵列、合并实体几个步骤即可完成参数化调整，如果需要适配更大容量的容器，只需要按比例缩放轴径、螺距和整体直径参数，就可以快速衍生出不同规格的同系列搅拌转子。
