户外通道用斜顶金属遮雨篷结构设计

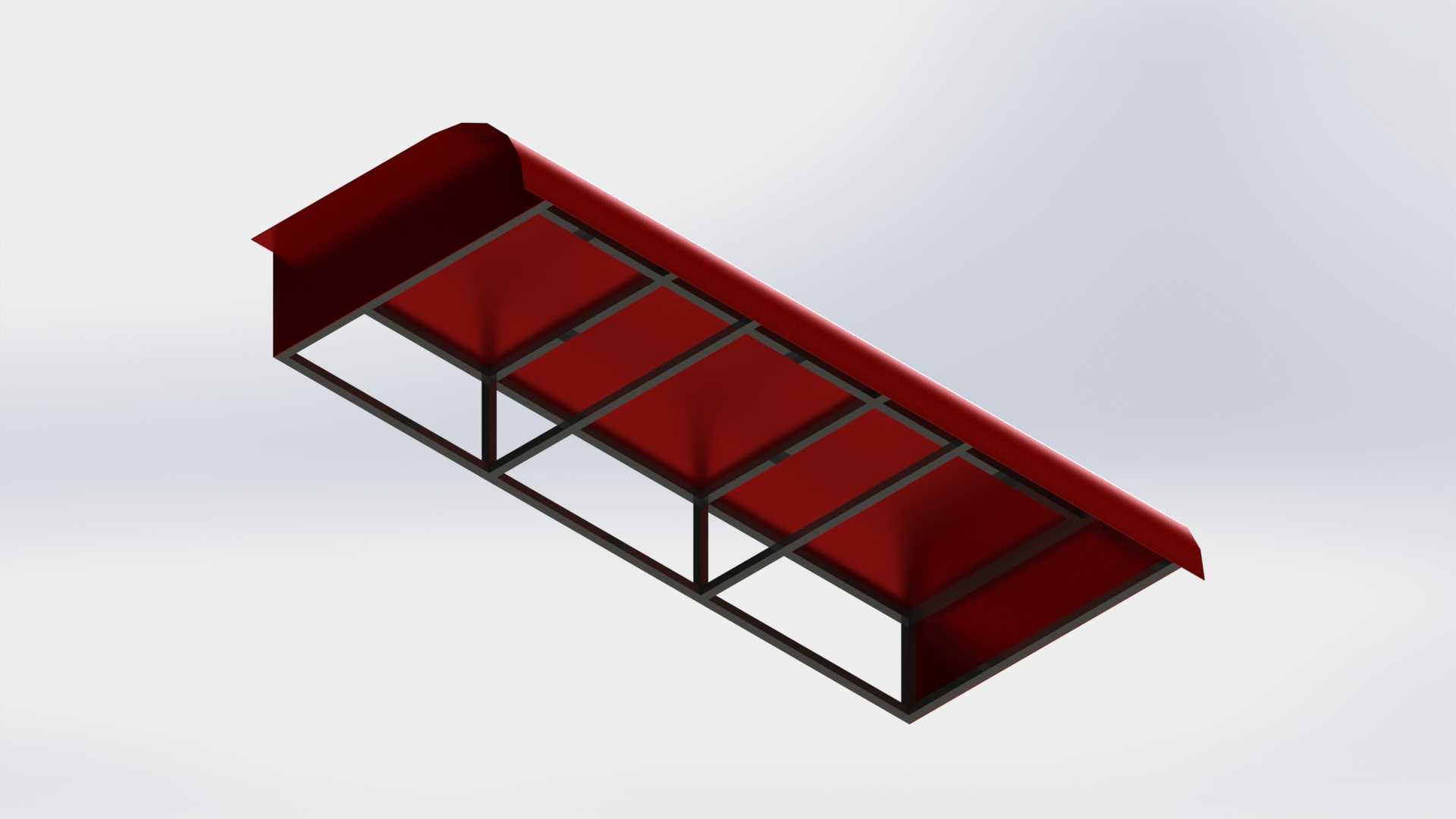

这款金属遮篷主要应用于厂区人行通道、物流装卸口侧边、建筑单元入口上方等区域，核心作用是为通行人员、临时堆放的小件物料遮挡直射阳光与降雨，避免出入口区域因淋雨出现地面湿滑引发安全隐患，也能减少夏季阳光直射带来的局部区域温升问题。从结构设计逻辑来看，整体采用框架分舱式布局，底部为矩形钢制边框作为主承重基底，边框内部通过等距布置的竖向分隔肋将篷面划分为多个独立受力单元，每个单元的篷板采用内嵌式安装，边缘卡入框架预留的卡槽内，既可以避免篷板受风压出现翘边脱落，也能在单块篷板出现损坏时单独拆卸更换，无需整体拆解篷体结构。篷体顶部采用单侧带弧形卷边的斜向设计，较高一侧的卷边结构用于贴合安装墙面，安装时通过膨胀螺栓将卷边处的固定耳板与建筑墙体或独立钢立柱锁紧，较低一侧向外延伸出边框一定距离，引导雨水顺着斜向篷面从外侧边缘排出，避免雨水沿篷体与墙体的接缝处向内渗漏。从安装边界来看，整体框架的长宽比例适配常规人行通道的宽度需求，安装时需保证篷体向外悬挑的尺寸覆盖通行区域的全宽，底部框架距离通行地面的净空高度满足常规人员通行、小型手推车推送的高度要求，不会出现碰头或阻碍物料转运的问题。框架的型材选型兼顾承重与抗风需求，边框采用闭口矩形型钢，自身抗扭性能较好，能够承受篷面积雪、瞬时强风带来的载荷，分隔肋采用与边框同材质的型钢，焊接位置做满焊处理后打磨平整，避免应力集中导致长期使用后出现焊缝开裂。篷板采用压型金属板材，表面做耐候涂层处理，能够长期抵御户外紫外线、雨水侵蚀，不会出现短期内锈蚀掉漆的问题，板材的压型结构提升了自身平面刚度，无需额外增加背楞即可承受常规雨雪载荷，降低整体结构自重。在实际安装过程中，靠墙一侧的固定点需按照预设间距均匀布置，每个固定点的螺栓埋入墙体深度满足抗拔力要求，若安装区域无可靠墙体依托，可在篷体外侧增设配套的钢制支撑立柱，立柱底部与预埋的地脚板焊接固定，保证整体结构的稳定性。篷体的弧形卷边除了固定作用外，还能在降雨时引导墙面流下的雨水顺着卷边导至篷面，避免雨水从篷体与墙面的安装缝隙流入下方通行区域，斜向篷面的坡度经过合理设置，既保证雨水能够快速排走不会在篷面积存，也不会因坡度过大导致篷体悬挑端的风阻系数过高，提升大风天气下的结构安全性。
