螺旋输送设备螺旋轴结构三维设计

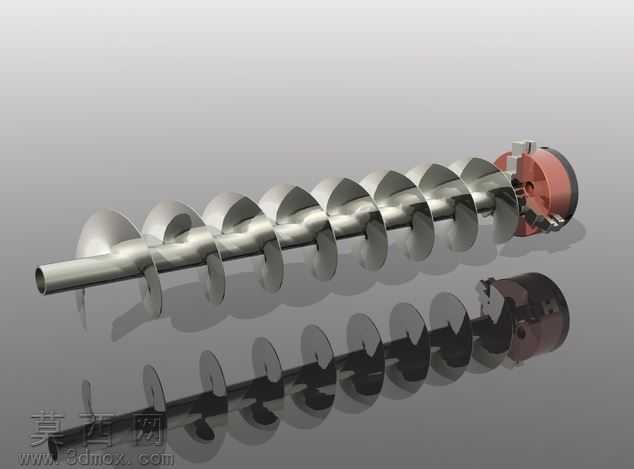

本作品为螺旋输送机核心螺旋轴组件的三维建模设计，整体采用参数化建模思路完成，在主流三维CAD软件中搭建全参数化的建模框架，将螺旋叶片的导程、轴径、叶片外径、叶片厚度、轴段长度等核心尺寸均设置为可驱动参数，方便后续根据不同输送工况、输送物料特性快速调整模型尺寸，适配不同的输送产能需求。建模过程中首先完成中心输送轴的基体创建，根据螺旋轴的受力分布特点设计不同轴段的直径变化，预留后续与驱动端、轴承座、端部密封结构连接的装配基准面与装配特征，保证后续整机装配时的定位精度。螺旋叶片部分采用螺旋线扫描的方式生成，严格按照等螺距螺旋输送的设计规范绘制螺旋线路径，扫描过程中保证叶片与中心轴的结合面完全贴合，无建模间隙与几何错误，叶片边缘做微小的圆角过渡处理，还原实际加工过程中的工艺特征，避免尖锐棱边带来的应力集中问题，同时让模型渲染效果更贴近真实工业产品的质感。材质渲染环节，中心轴与螺旋叶片均采用金属材质参数，调整金属粗糙度、反射率参数，还原碳钢构件经过机加工后的哑光金属质感，背景采用渐变的工业蓝绿色调，搭配柔和的环境光与定向补光，突出螺旋结构的连续曲面特征与层叠的结构层次感，清晰展现螺旋叶片的排布规律与整体结构形态。结构设计上，该螺旋轴为连续等螺距设计，适用于水平或小倾角的粉状、颗粒状物料的连续输送场景，叶片与轴的连接结构牢固，建模时还原了叶片焊接于轴体的连接特征，整体结构无冗余设计，所有几何特征均符合实际螺旋输送机的生产制造工艺要求，模型几何拓扑完整，无破面、重叠面、非流形几何等错误，可直接用于后续的整机装配、干涉检查、工程图导出、有限元受力分析等后续设计环节，也可作为输送设备选型、方案展示的可视化演示模型使用。
