工业设备用密封防护金属外壳结构

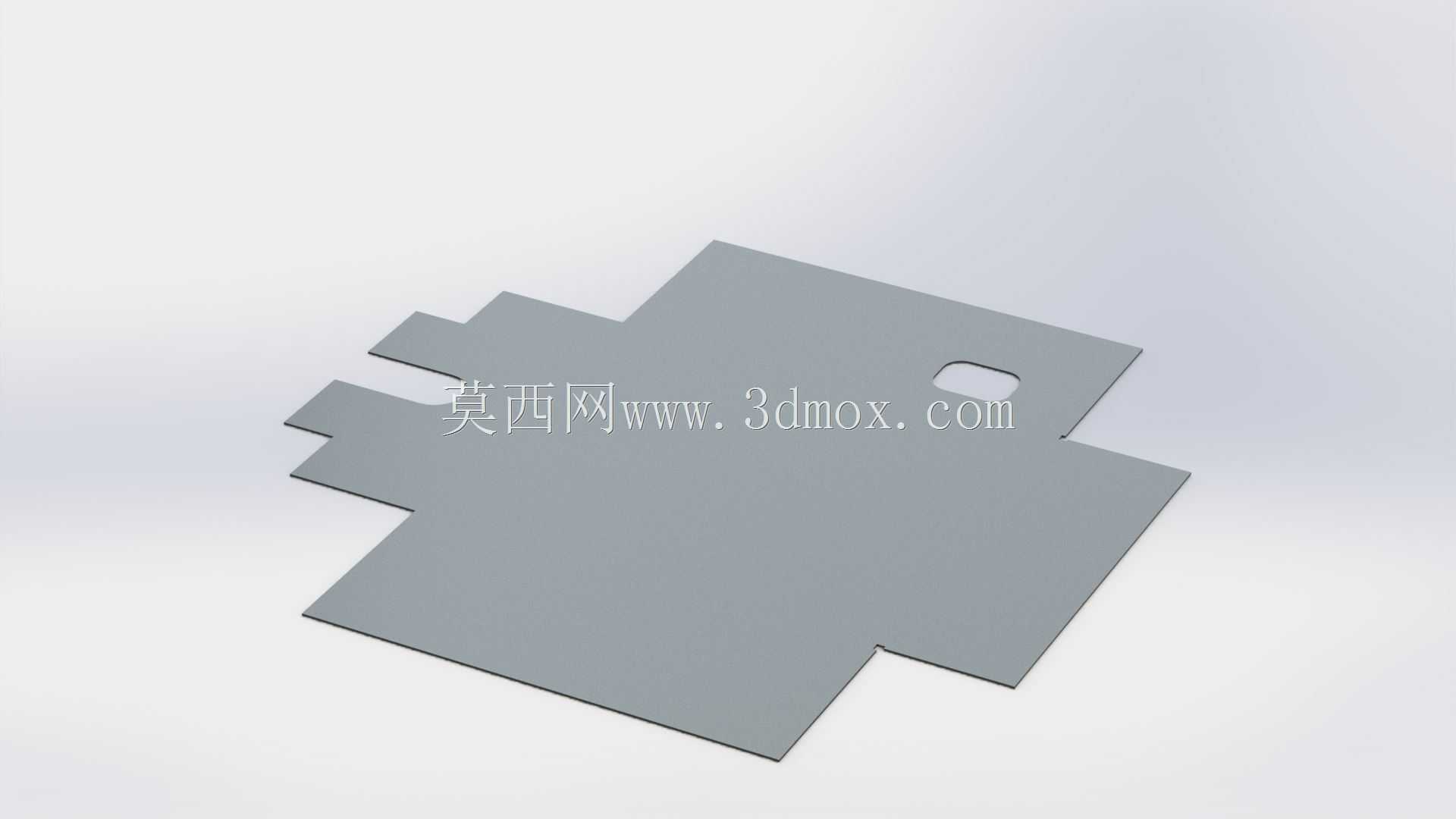

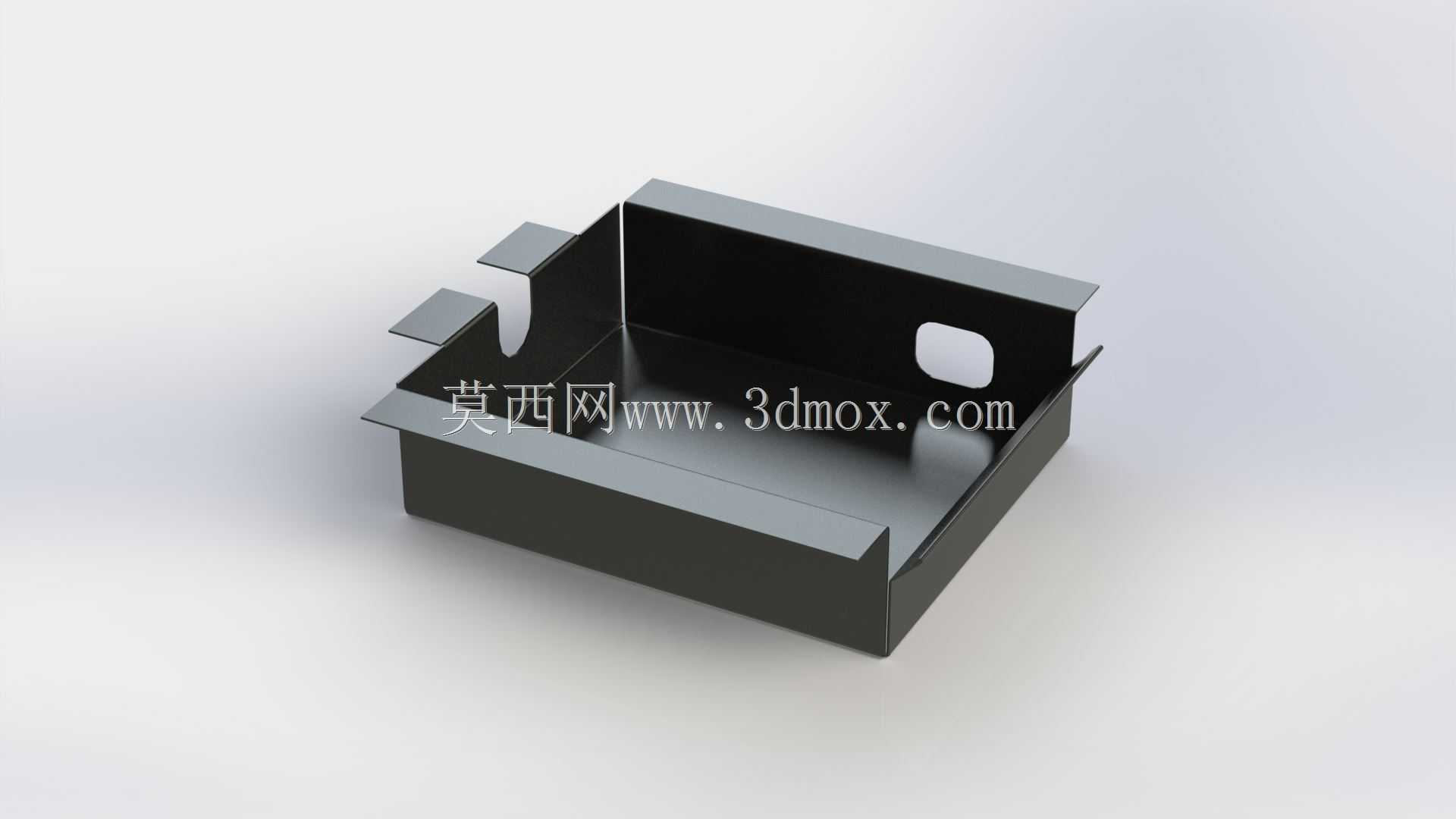

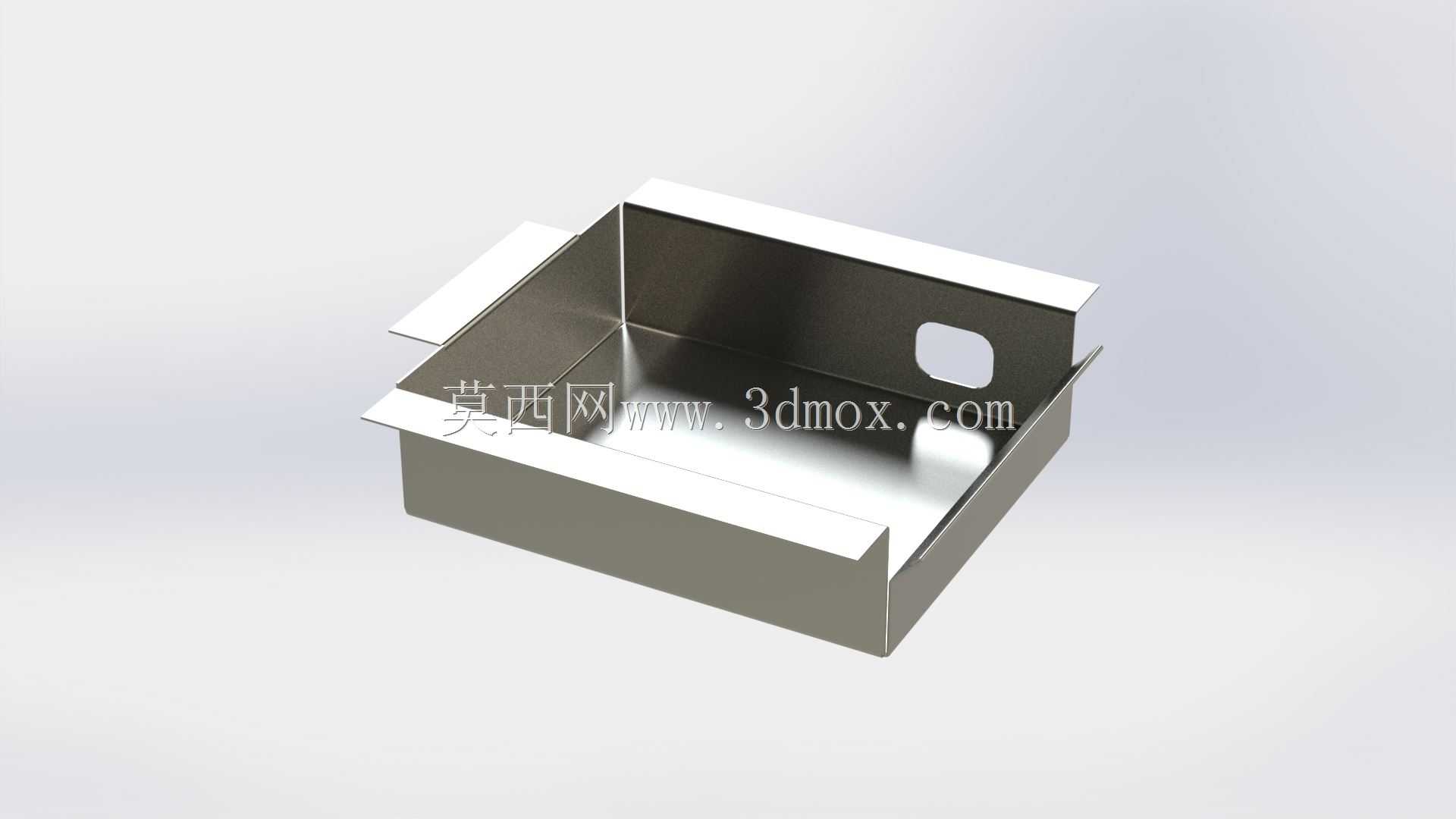

这类金属外壳多应用在工业现场的传感模块、小型控制单元、外置信号处理装置的外部防护场景，在车间多尘、存在切削液飞溅、轻度机械磕碰的工位上，能为内部精密电子元件、接线端子提供可靠的物理防护，避免外界杂质侵入造成的电路短路、触点氧化问题，也能减少外力磕碰对内部元器件的直接冲击。从实际使用需求出发，外壳的设计首先考虑安装适配性，壳体边缘预留的安装孔位匹配常规工业安装的螺栓规格，安装边界可适配标准DIN导轨安装与平面螺丝固定两种方式，能兼容多数工业现场的安装条件，不需要额外加工转接件就能完成装配。壳体的拼合位置采用折边咬合结构，配合密封胶条的安装槽位，可实现IP54级别的基础防护，满足普通工业车间的使用环境要求，不需要额外做防水包覆处理就能应对日常的粉尘与少量液体飞溅。设计过程中优先考虑钣金加工的工艺可行性，所有弯折位置的圆角半径匹配常规钣金折弯的最小工艺要求，避免出现弯折开裂的问题，壳体表面的平整区域预留了标识丝印的位置，方便后期标注设备编号、接口定义，不需要额外粘贴标识牌。外壳的内部预留了PCB板安装的螺柱位置，可直接固定常规尺寸的控制电路板，侧壁预留的穿线孔位置做了翻边处理，避免穿线时划伤线缆绝缘层，同时可以搭配防水格兰头实现线缆位置的密封。从结构强度角度考虑，壳体采用1.2mm厚度的冷轧钢板弯折成型，非受力面做了轻量化的减重凹槽设计，在保证整体抗形变能力的前提下降低整体重量，安装后不会对固定点位造成过大的负载。壳体的开合结构采用侧边卡扣加固定螺丝的双重固定方式，日常检修时松开螺丝就能翻开上盖完成内部接线与元件调试，长期固定时锁紧螺丝即可保证壳体拼合紧密，不会因为设备运行的振动出现松脱异响。这类外壳的外形尺寸控制在小型工业配件的适配范围内，不会占用过多安装空间，在紧凑型设备的电控布局中也能找到合适的安装位置，不需要为了适配外壳额外调整设备内部的整体布局。
