自助售货设备大容量储货托盘结构

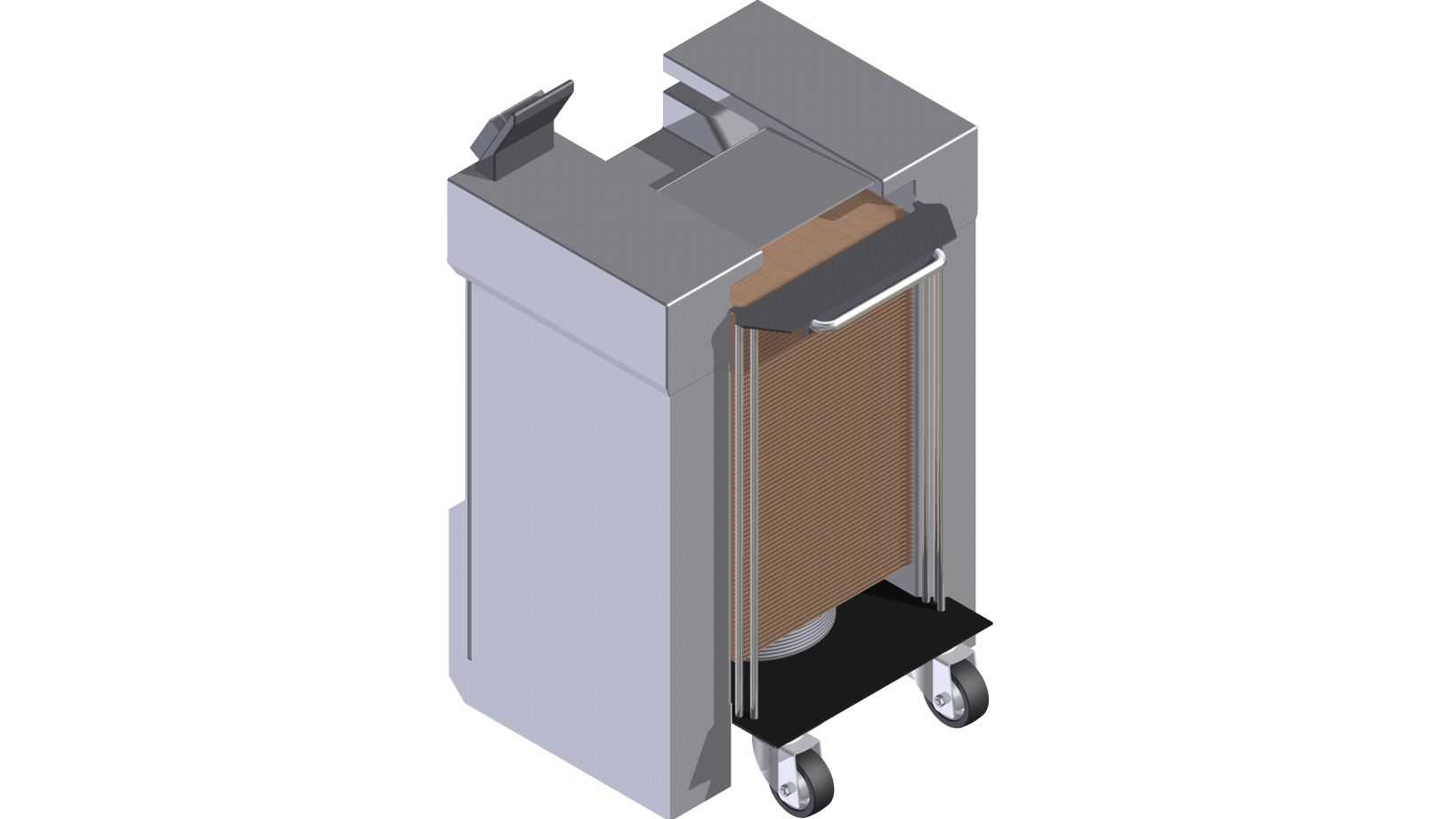

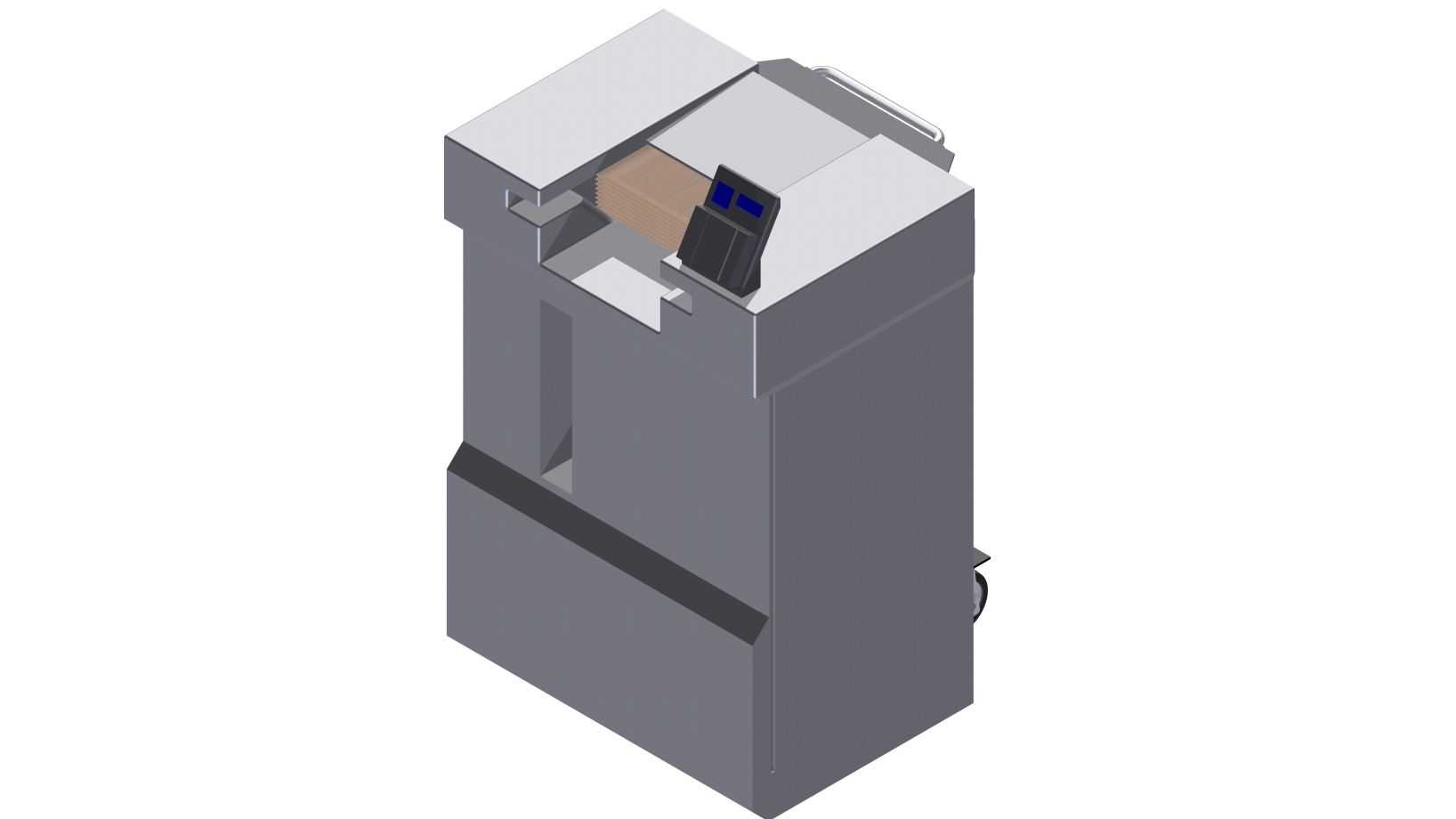

该结构主要应用于无人自助零售场景，适配立式自助售货设备的内部储货需求，可承载200个标准包装货品的存放与出货衔接，解决传统售货机单托盘储货量不足、补货频次高的实际痛点。从实际落地场景来看，这类托盘结构多部署在写字楼、园区、交通枢纽等点位的自助售货设备内部，日常承接瓶装、盒装标准化快消品的承载，配合设备的出货机构完成货品从储位到取货口的输送衔接，无需人工值守即可完成货品的暂存与出货动作。设计过程中优先考虑了储货空间的利用率，整体采用立式分层排布思路，将托盘与设备的升降出货机构做适配，托盘侧边预留了与设备升降导轨匹配的安装卡槽，安装时可直接卡入设备内部的预装导轨位，无需额外打孔固定，能大幅缩减现场装配的工时。外形尺寸上，整体高度适配常规1.8米级立式售货机的内部竖向安装空间，宽度匹配设备内部600mm标准内舱宽度，深度方向预留了出货推板的运动行程，不会出现推板卡滞、货品无法推出的问题。结构细节上，托盘的货位分隔采用可调节式挡边设计，可根据售卖货品的包装尺寸调整单格货位的宽度，适配不同规格的瓶装饮料、盒装零食的存放，每个货位的底部做了微倾斜处理，依靠货品自重辅助出货，减少出货机构的推力负载，降低驱动部件的功耗。托盘的主体承载部分采用钣金折弯成型工艺，边角处做了圆弧过渡处理，避免补货时剐蹭操作人员手部，同时也能防止货品包装被尖锐边角划破。托盘与设备出货口的衔接位置做了导向斜角设计，货品被推出时可顺着斜角平滑滑入升降接货仓，不会出现卡货、掉货的问题。考虑到自助售货设备的日常运维需求，托盘整体采用快拆式设计，运维人员补货时可直接将托盘沿导轨抽出，无需拆卸设备内部其他构件，单托盘抽出后可一次性完成200个货品的补装，相比传统零散货道补货效率提升近60%。结构强度上，托盘底部做了加强筋冲压处理，满载状态下整体形变量控制在1mm以内，长期使用不会出现托盘下沉、导轨卡滞的问题，适配设备7*24小时不间断运行的使用需求。
