大型商业综合体屋面防雨通风百叶雨盖

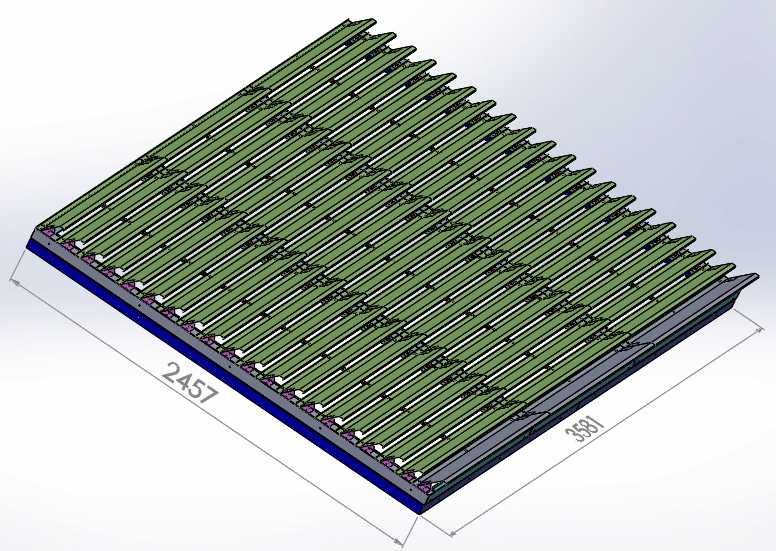

做商业项目机电配套结构设计快十年，这类大尺寸屋面雨盖是购物中心、大型商超项目里最容易踩安装坑的构件，不少新手建模时只看平面尺寸，忽略屋面找坡、设备基座的配合公差，最后现场装不上返工整改的案例比比皆是。这款雨盖的有效覆盖尺寸适配3581×2457的屋面通长开口，建模时特意把安装边界留了20mm的调节余量，不管是屋面结构浇筑的尺寸偏差，还是防水层、保温层的施工厚度误差，都能在安装时通过侧边的固定压片消化公差，不用现场切割构件破坏防腐层。

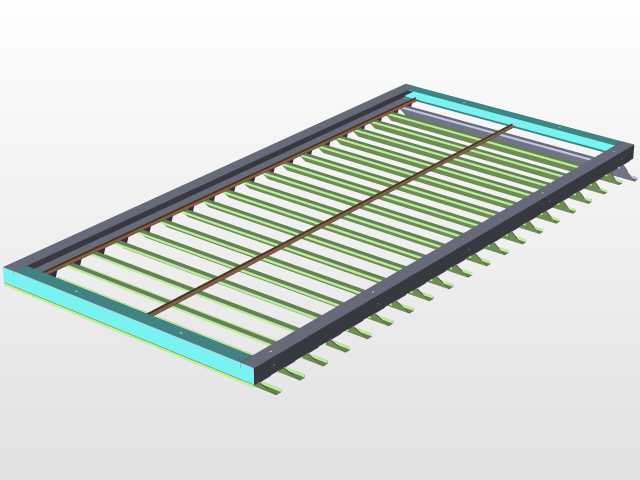

从功能逻辑上看，这类雨盖不是简单的挡雨板，要同时平衡防雨渗漏、通风过流、杂物阻隔三个核心需求。叶片采用带导流折边的倾斜排布，相邻叶片的搭接量经过反复校核，南方地区夏季暴雨时的斜向降雨也不会顺着叶片缝隙灌入下方的通风井，同时叶片之间的过流间隙能保证屋面通风井的排风阻力控制在规范允许范围内，不会影响下方暖通系统的排风效率。叶片之间的交叉支撑结构不是多余设计，大尺寸屋面构件常年承受高空风荷载，尤其是沿海台风区域，没有足够的抗风加强结构，很容易出现叶片变形、整体掀翻的问题，建模时每间隔300mm设置的交叉拉结筋，能把整体风荷载分散传递到四周的安装边框上，边框采用加厚的折边型材，和屋面基座的固定点间距控制在400mm以内，保证连接强度。

实际项目应用里，这类雨盖主要用在大型商业综合体的屋面新排风井、采光通风带的端部防雨位置，相比传统的混凝土雨罩，自重更轻，不会给屋面结构增加额外的荷载，同时通风效率更高，外观也更整洁统一，适配商业建筑的外立面整体效果。建模时把叶片的倾角设置为37度，这个角度是经过多个项目验证的最优值，既能最大化挡雨效果，又能最小化通风阻力，同时叶片表面的导流槽能把落在雨盖上的雨水快速导向两侧的排水槽，顺着屋面排水系统排走，不会在雨盖表面积水形成渗漏隐患。安装边框底部预留了密封胶条的安装槽，现场安装时嵌入耐候密封胶条，能避免雨盖和屋面基座之间的拼接缝出现渗水问题，不用额外做防水封堵，减少现场施工的工序。

不少设计人员做这类构件时容易忽略后期维护的需求，这款雨盖的叶片采用模块化装配设计，单块叶片损坏时不用整体拆卸雨盖，只需要拆下对应位置的固定压片就能更换损坏的叶片，降低后期运维的成本。整体框架的型材壁厚经过荷载验算，能承受12级台风的风荷载，同时表面的防腐处理适配屋面的紫外线、雨水侵蚀环境，使用寿命能匹配建筑的整体设计使用周期，不用频繁更换构件。
