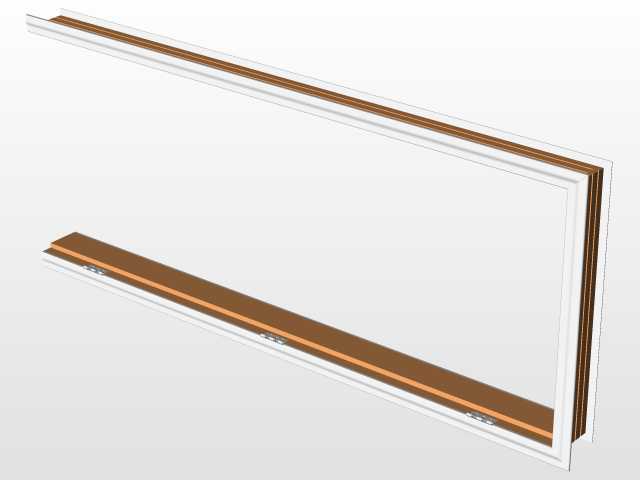

带合页锁具的800×2100mm平开入户门结构

该款门体结构适配常规民用住宅、小型商用空间的室内外连通场景，日常承担空间分隔、通行管控、基础隔音保温的核心作用，在建筑装饰配套、装配式装修预制构件选型、既有建筑门体改造项目中都可作为参考结构使用。设计阶段优先匹配常规门洞预留尺寸，整体外轮廓宽度为800mm、高度为2100mm，安装时需在土建阶段预留对应尺寸的门洞边界，侧边预留20-30mm的安装填充间隙，顶部预留15-25mm的调整余量，底部结合地面铺装完成面预留5-10mm的开合缝隙，避免门扇启闭过程中与地面饰面产生剐蹭。结构组成上包含一体化成型的外框、内嵌式门扇、配套合页组件与锁闭机构，门框采用多腔体型材结构，型材拼接处做45度对角榫接处理，拼接缝隙控制在0.2mm以内，保证框体整体的结构强度与密封性能，安装时框体与墙体连接点间距不超过600mm，每个侧边设置不少于3个固定点位，避免长期使用后框体出现形变偏移。门扇内部填充支撑骨架，外部覆面做平整处理，侧边与门框贴合处预留密封胶条安装槽，胶条采用嵌入式安装方式，闭合后可填充框扇之间的缝隙，降低空气流通带来的热量损耗与噪音传递。合页采用暗藏式承重结构，单组合页承重不低于40kg，整扇门配置三个合页点位，分别分布在门扇侧边距顶部150mm、距底部200mm以及侧边中点位置，平衡门扇自重带来的下坠力矩，长期启闭过程中可减少合页形变概率，保证门扇转动顺畅无卡顿。锁具组件包含锁体、锁舌与配套把手安装位，锁体嵌入门扇侧边预留的型腔内部，锁舌对应门框上的锁扣盒位置，安装时需调整锁扣盒的前后余量，保证锁舌弹出后可完全嵌入锁扣盒，无虚位、无卡滞，闭合后可实现可靠锁止。设计过程中同步考虑了不同饰面材料的适配性，门扇表面可根据使用场景搭配木质饰面板、金属饰面板或者防火饰面板，无需调整主体结构尺寸即可完成适配，框体型材也可根据防腐、防火的不同需求更换对应材质，结构兼容性较强。在三维建模过程中，所有配合面都保留了实际生产所需的公差余量，转动副位置预留了合页的转动空间，锁具安装位预留了装配间隙，可直接导出工程图用于生产下料，也可导入BIM模型中做建筑整体的装配校验，核对门体与周边墙体、吊顶、地面铺装的位置关系，提前排查安装干涉问题。
