1寸NPT外六角螺纹管堵密封结构

　　在工业流体管路系统的布设与运维环节，外露的管路螺纹端口若缺乏可靠封堵，极易出现介质泄漏、杂物侵入管路内部的问题，轻则造成输送介质损耗、污染周边设备，重则引发管路压力异常、元器件卡堵等故障，这类外六角螺纹管堵正是针对1寸NPT锥管螺纹端口设计的封堵元件，适配符合ASME B16.5规范的管路接口，在石油化工、液压传动、气动控制、给排水等多类涉及流体输送的场景中都有大量应用。

　　从实际使用场景来看，这类管堵常被用在设备管路的预留检测口、工艺旁路口、临时改线后的闲置端口处，比如液压站的阀组预留接口、压缩空气管路的末端排污口旁通、化工管线的压力检测预留位，日常运维时也会用它临时封堵拆开的管路端口，避免检修过程中灰尘、焊渣等杂物掉入管路内部，污染液压油、压缩空气等工作介质。和内四角、开槽式的管堵相比，外六角的结构可以适配普通开口扳手、套筒、活动扳手等通用工装，现场安装拆卸不需要专用工具，在狭小的管路排布空间里也能顺利施加拧紧力矩，操作便利性更强，适合现场工况复杂、工装配备不统一的运维场景。

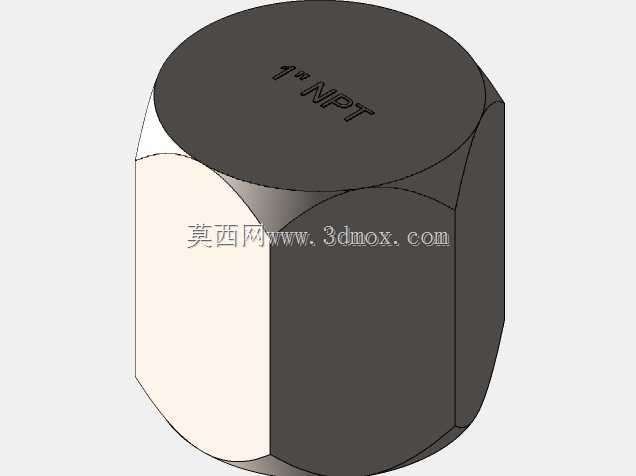

　　设计层面上，这款管堵采用锥管螺纹配合六角头部的经典结构，NPT锥管螺纹本身具备锥度，拧紧过程中螺纹牙型会产生过盈挤压变形，依靠螺纹副的紧密贴合实现密封，多数工况下不需要额外添加密封垫，仅在高压工况下配合生料带、螺纹密封胶即可实现可靠密封，能承受常规工业管路的工作压力。六角头部的对边尺寸严格匹配通用扳手的规格系列，头部厚度经过力矩校核，既保证拧紧时不会因为壁厚过薄出现头部开裂、滑棱的问题，也不会因为头部过于突出占用过多安装空间，避免和周边的管路接头、阀件产生安装干涉。端面的1寸NPT标识采用模压成型的方式加工在六角头部的上端面，现场施工时不需要测量螺纹规格，一眼就能识别接口尺寸，能有效避免不同规格管堵混装导致的密封失效问题。

　　从安装边界来看，这款管堵的螺纹段长度完全匹配1寸NPT螺纹的标准旋合长度，拧紧后螺纹尾部不会过长伸入管路内部，不会对管路内的流体流动造成额外阻力，也不会干扰管路内部其他元器件的正常工作。六角头部的外接圆尺寸经过控制，安装时只需要预留出对应扳手的操作空间即可，不需要额外扩大安装位，在密集排布的阀组、集成块上也能顺利布置。整体结构没有多余的凸起、凹槽，不容易积留灰尘、油污，在有清洁要求的食品加工、制药类流体管路场景中，也能满足日常清洁的需求，不会因为结构死角残留介质造成污染。

　　实际选型使用时，需要注意匹配管路的螺纹规格与工作压力等级，这款管堵适配标准1寸NPT内螺纹端口，拧紧时需要按照锥管螺纹的推荐力矩施加作用力，避免力矩过大导致螺纹端口胀裂，或是力矩不足导致密封失效。六角头部的受力面经过平整处理，扳手贴合时不会出现打滑问题，反复拆装多次也不会出现明显的滑棱磨损，重复使用性能较好，适合需要经常拆卸检测、疏通的管路端口使用。和焊接式封堵相比，这种螺纹式管堵不需要动火作业，安装拆卸效率更高，后期管路改造时也能快速拆除，不会破坏原有管路结构，在设备改造、临时管路布设的场景中优势十分明显。
