防爆型1寸电缆穿线夹紧密封接头

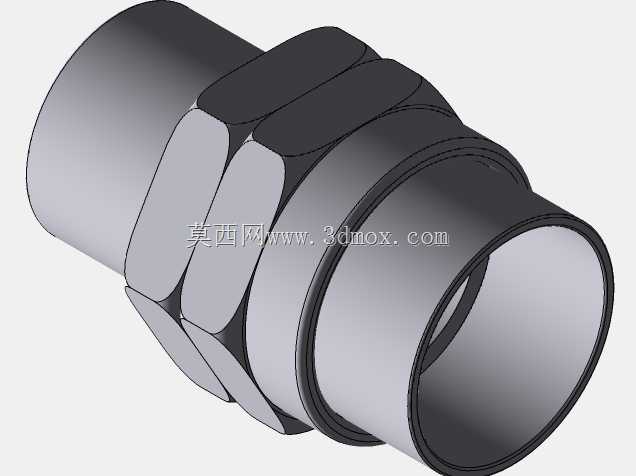

　　在工业电气布线、防爆区域电气安装场景中，这类穿线密封接头是线缆进出设备壳体、穿线管路时必不可少的配套连接件，尤其在存在易燃易爆气体、粉尘的危险作业区域，接头的密封性能、夹紧可靠性直接决定了整套电气系统的防爆合规性，避免外部易燃易爆介质沿线缆装配间隙侵入设备内部，同时也能防止设备内部的电弧、火花外泄引燃外部环境介质。从结构设计来看，这款接头采用两端外螺纹对接的结构形式，中间设置多组六角拧动位，方便现场安装时使用扳手施加扭矩，不会出现拧动打滑的问题，两端的螺纹段分别适配对应规格的设备进线口、穿线护套管接口，中间的主体段内置橡胶密封环与夹紧爪结构，当两端螺纹逐步拧紧时，内部的夹紧爪会均匀收拢抱紧穿过的电缆外护套，同时橡胶密封环被挤压产生形变，完全填充线缆与接头内壁之间的环形间隙，既实现径向的静密封，又能对线缆形成足够的握持力，避免线缆受外力拉扯时出现移位、松脱，破坏密封结构。

　　设计过程中首先要明确安装边界条件，这款接头适配1英寸规格的穿线口径，对应的适配电缆外径范围覆盖常规工业控制电缆、动力电缆的常见外径区间，接头整体的轴向长度控制在合理范围，不会在设备进线侧占用过多安装空间，六角拧动位的对边尺寸符合标准紧固件的扳手适配要求，现场安装不需要定制专用工具，使用常规活扳手、呆扳手即可完成装配作业。接头的金属本体采用金属材质加工，具备足够的结构强度，在承受常规安装扭矩、现场线缆拉扯力时不会出现形变、开裂，内部的密封件采用耐油、耐老化的橡胶材质，长期在工业现场的温湿度环境、油污环境下使用不会出现过早老化、密封失效的问题。

　　在实际选型应用时，需要先确认现场的防爆等级要求、进线口的螺纹规格、待穿入电缆的实际外径，确保接头的夹紧范围能够完全匹配电缆外径，避免出现电缆过细夹不紧、电缆过粗穿不过的问题；安装时需要先将接头的一端拧入设备的进线口，必要时在螺纹处缠绕密封生料带实现螺纹副的密封，再将电缆从接头内孔穿过，调整好电缆的伸入长度后，逐步拧紧接头的压紧端，直到内部密封环完全抱紧电缆，手动拉扯电缆确认无松动后即可完成安装。这类接头除了防爆场景使用外，在普通户外电气设备、高防护等级的工业设备上也同样适用，能够实现IP65及以上的防护等级，阻挡外部的雨水、粉尘沿线缆进线位置进入设备内部，提升设备在复杂工况下的运行可靠性。

　　建模过程中需要重点还原内部夹紧结构与密封结构的配合关系，六角位的棱角要做符合加工工艺的微小倒角，避免出现锐边，螺纹段的牙型要符合对应管螺纹的标准参数，确保虚拟装配时能够和对应规格的标准接口实现无干涉配合，密封件的形变预留空间要符合实际装配的压缩量要求，不能出现结构干涉导致无法拧紧的问题，同时要还原接头各部件的装配层级，方便后续出工程图时拆分零件明细，指导实际加工生产。
