商用室内无烟烧烤排烟操作台结构设计

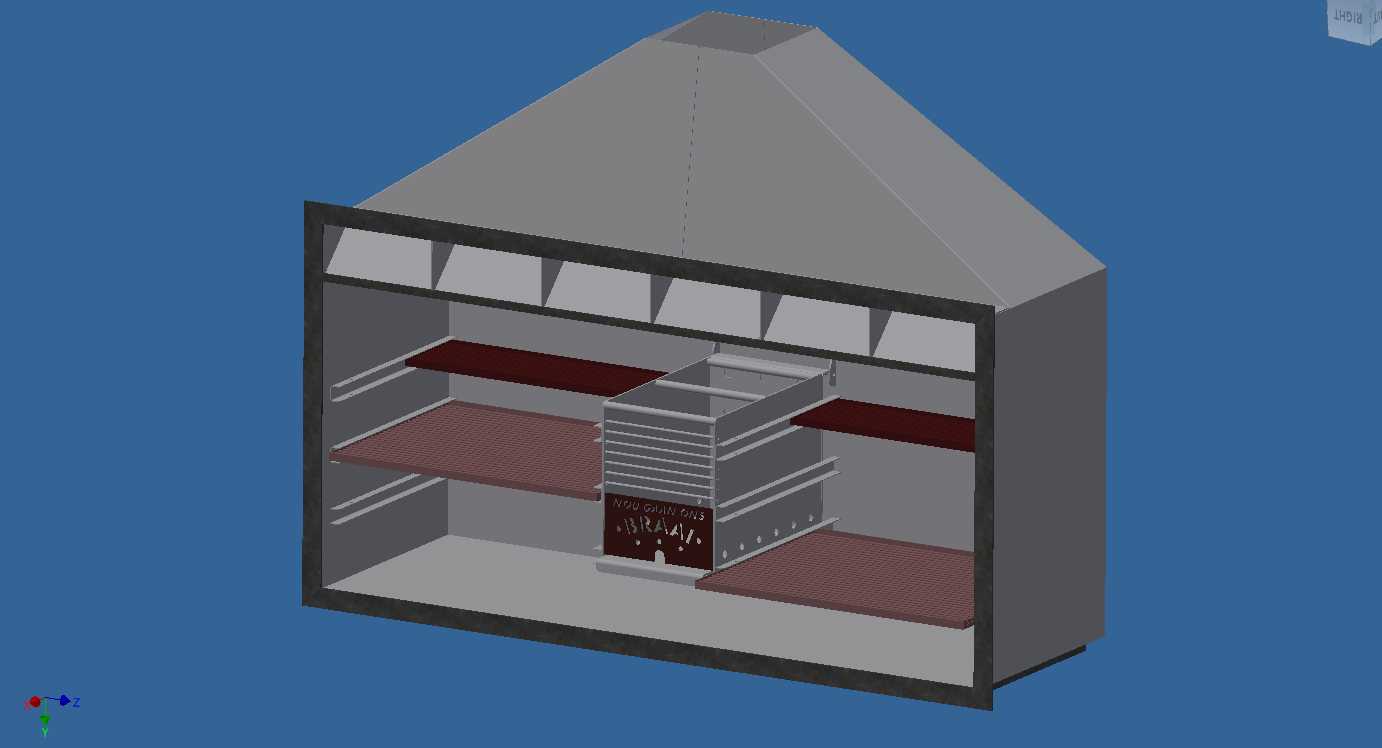

这款室内烧烤操作单元的设计，核心围绕商用餐饮门店的室内烧烤场景痛点展开，区别于传统露天烧烤设备，整套结构将烧烤作业区、油烟收集结构、置物存储区做了一体化整合，适配商场内烧烤店、室内烧烤大排档、韩式烤肉门店等无法直排油烟的经营场景。从结构布局来看，设备顶部采用四棱台收窄式集烟罩设计，罩体内侧设置多道导流折边，能够引导烧烤过程中升腾的油烟沿罩体内壁向顶部排烟口汇聚，避免油烟从罩体边缘溢散到就餐区域，集烟罩的下沿宽度完全覆盖下方作业区，预留的安装高度适配常规商用厨房的吊顶下沿空间，不会占用过多门店层高。设备主体框架采用型材拼接结构，内部设置三层置物平台，两侧的平台可用于放置待烤制的食材、盛放成品的餐盘以及烧烤工具，中间预留的安装位可嵌入不同规格的炭烤或者电烤炉体，烤炉下方设置接灰抽拉结构，方便日常清理烤制过程中掉落的残渣与油污，避免残渣堆积引发的卫生与消防隐患。设计过程中充分考虑了门店的安装边界，设备整体宽度适配常规餐饮门店的操作动线，操作人员站在设备开口侧即可完成取料、烤制、出餐全流程动作，无需频繁转身移动，有效提升出餐效率。设备的外壳采用钣金折弯成型，边缘做圆弧钝化处理，避免操作人员日常作业时磕碰划伤，集烟罩顶部预留标准排烟接口，可直接对接门店的油烟净化管道，无需额外做变径转接。内部层板采用防滑耐温材质设计，能够承受高温餐盘的放置，同时耐油污腐蚀，日常清洁仅需擦拭表面即可。整套结构的受力点集中在底部框架与后侧支撑立柱，安装时无需额外做墙面固定，仅需放置在平整的地面上调整水平即可投入使用，适配门店后期调整布局的移位需求。烤炉安装位预留了通风间隙，能够为炭烤场景提供足够的补氧空间，避免炭块燃烧不充分产生一氧化碳，同时也能为电烤炉提供散热空间，延长炉体的使用寿命。集烟罩内部的导流结构经过角度优化，在保证油烟收集效率的同时，不会因为罩体过深遮挡操作人员的视线，烤制过程中操作人员可以清晰观察食材的烤制状态，精准把控烤制火候。
