雅马哈摩托前连接法兰垫片结构设计

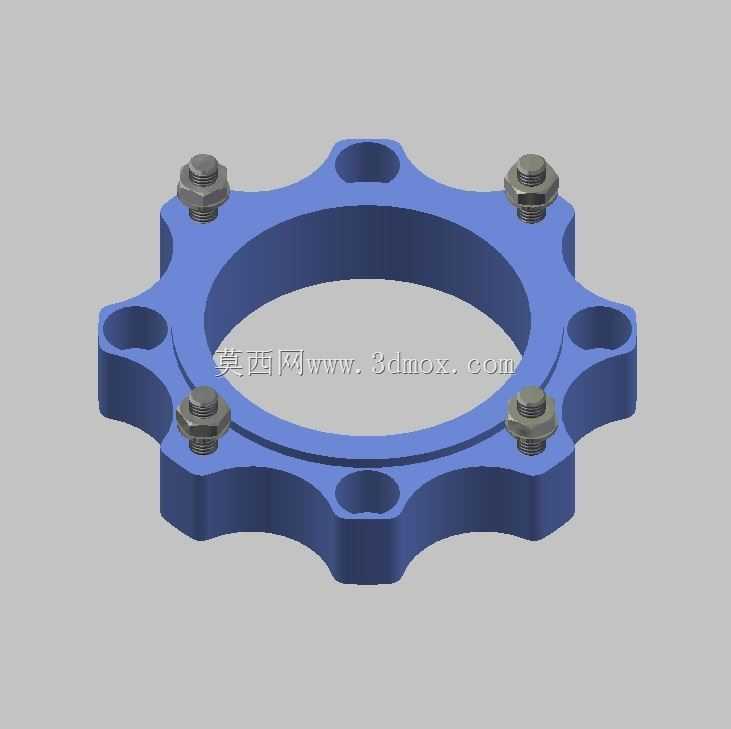

该零件应用于大排量摩托前悬挂与轮组的连接工位，主要承担轴向载荷传递、连接面密封以及安装位定位的核心作用，在整车行驶过程中需要承受路面颠簸带来的交变冲击载荷，同时抵消装配过程中产生的面间公差，避免连接部位出现应力集中导致的紧固件松动问题。从结构设计来看，整体采用环形法兰式布局，中心大通孔为轴类部件穿过预留足够空间，周向均匀分布的六个凸耳结构分别对应两类安装位，其中四个带螺栓预装的凸耳为主要承力连接位，采用通孔设计适配标准外六角螺栓，螺栓与垫片接触面做了局部沉台处理，保证螺栓拧紧后端面与零件表面完全贴合，避免螺栓受附加弯矩产生断裂风险；另外两个光孔凸耳为辅助定位销安装位，用于装配过程中的快速对位，减少总装环节的调校时间。零件主体厚度根据承载需求做了差异化设计，环形主体部分厚度大于凸耳边缘厚度，在保证整体结构强度的前提下尽可能降低零件自重，适配摩托轻量化的设计需求。周向凸耳的外轮廓采用圆弧过渡设计，没有尖锐棱角，一方面避免装配过程中划伤操作人员，另一方面减少应力集中点，提升零件在交变载荷下的疲劳寿命。安装边界方面，零件中心孔直径与配合轴径采用间隙配合设计，单边预留0.1mm的装配余量，既方便安装时的对位调整，又不会因为间隙过大导致轴系运行时出现径向窜动；周向螺栓孔的中心圆直径严格匹配对应连接法兰的安装孔位，孔位公差控制在±0.05mm范围内，保证多螺栓连接时各孔位的同轴度，避免出现螺栓强行穿入导致的装配应力。密封功能的实现依靠零件上下两个端面的平面度控制，两个安装端面的平面度公差控制在0.02mm以内，装配后在螺栓预紧力的作用下，端面与两侧连接部件完全贴合，不需要额外加装密封垫片即可阻挡泥水、灰尘进入连接腔体内部，保护内部轴承等精密部件不受异物侵蚀。设计过程中充分考虑了零件的加工工艺性，整体结构采用等壁厚设计，适合采用冲压或者粉末冶金工艺批量生产，凸耳处的圆角半径统一设置为R2，既满足应力分散的要求，又不会因为圆角过大导致加工时出现材料堆积的问题。预装的四个螺栓采用标准件规格，后期维护更换时不需要定制特殊紧固件，降低售后维护成本。零件表面做了氧化处理，提升户外使用场景下的防锈耐腐蚀能力，能够适应雨天、泥泞路面等复杂骑行环境，长期使用不会出现锈蚀导致的拆卸困难问题。
