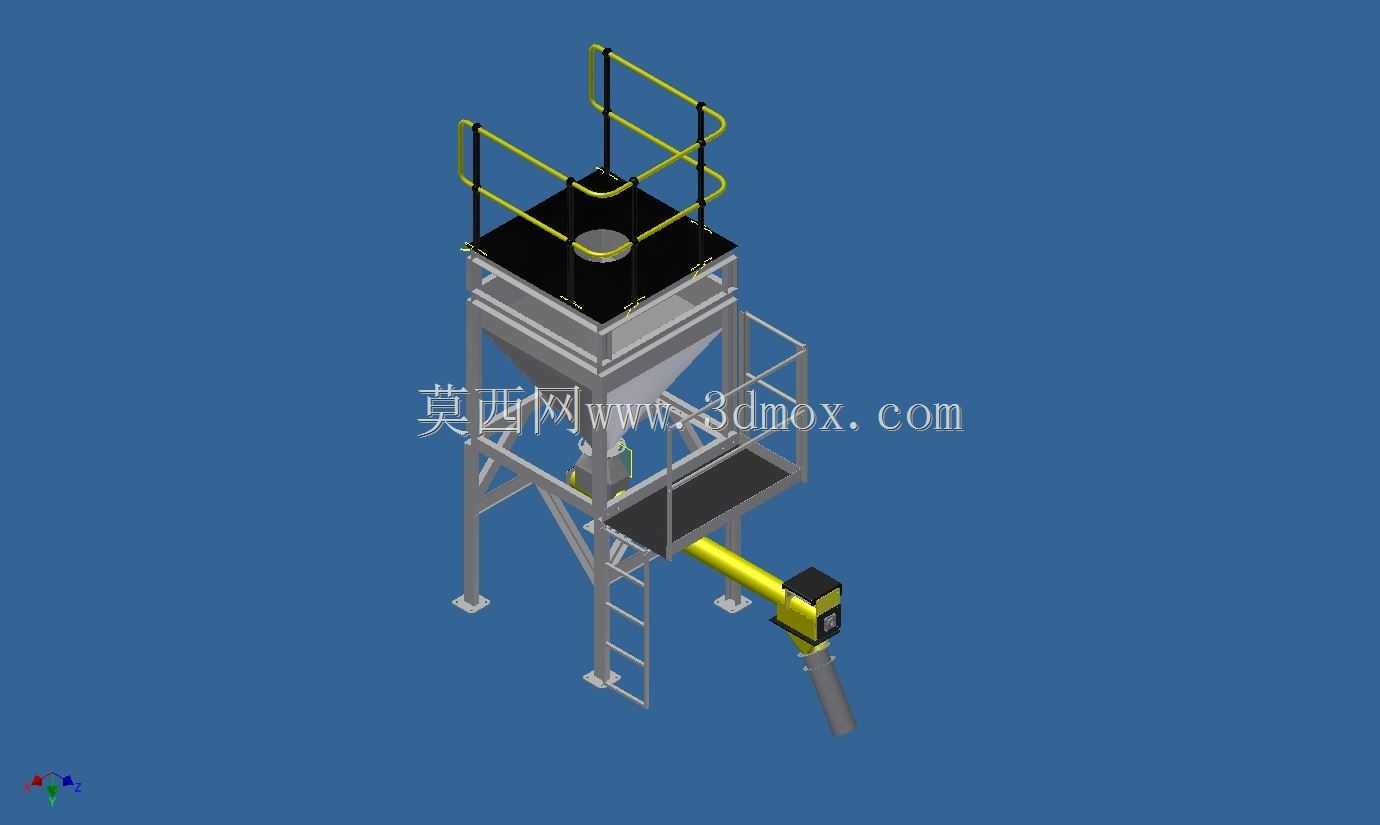

一吨级工业储料仓螺旋给料成套装置

　　这套小型吨级储料给料装置，常见于粉体加工、塑料改性、食品配料、化工助剂投料以及中小型自动化生产线的末端缓存工位，核心作用是把袋装或散装来料暂存后，按照下游设备的节拍稳定定量送出，避免人工频繁投料带来的扬尘、断料和计量波动。整套结构在布局时优先考虑车间紧凑排布的需求，主体储料段采用上方方形过渡、下方锥形斗的变截面形式，方形上段可以最大化利用平台占地，也方便顶部对接除尘口、投料口或者真空上料管道；下部锥斗按物料安息角设计，针对容易架桥的粉料，锥壁倾角取较大值，减少物料在斗壁挂料、起拱的概率。支撑框架采用型钢焊接拼装思路，四根主立柱落在方形地脚板上，地脚板预留锚固孔，现场安装时直接通过膨胀螺栓固定在混凝土地面，不需要额外做复杂的预埋基础，

　　很适合老旧车间改造或者临时产线布设。框架中部设置了带护栏的操作平台，平台铺板采用防滑花纹钢板，周边三侧布置双层黄黑警示的安全护栏，护栏高度符合工位操作防护要求，人员站在平台上可以完成顶部料位计检修、人孔开合、除尘管路对接等作业；框架侧面加装直爬梯，爬梯踏步间距均匀，侧边与主立柱牢固连接，攀爬路径避开下方出料设备，防止检修时工具掉落碰损传动部件。出料端没有采用简单的重力卸料结构，而是配置了水平布置的螺旋给料机，螺旋筒体从锥斗下部出料口延伸而出，一端通过减速电机驱动，螺旋叶片在筒体内匀速旋转，把仓内物料均匀推送至末端出料管，这种给料方式锁料性能好，停止供料时不会出现自流冲料现象，给料量可以通过调整电机转速线性改变，方便和下游混合机、

　　包装秤或者挤出机做联动控制。螺旋给料机的末端出料管向下倾斜布置，可直接对接受料设备的进料口，管路对接处预留法兰边，现场加装软连接就能抵消安装误差，也能隔绝设备运行振动传递。在三维结构建模过程中，各部件的装配逻辑完全贴合实际加工顺序：先搭建主支撑框架的线框基准，再叠装锥斗和上部方形仓体，仓体和框架的连接位置布置加强筋板，避免满料时仓壁变形；之后装配平台铺板、护栏、爬梯这些附属钢结构，最后装入螺旋给料总成、驱动电机和出料溜管，所有配合位置都保留了实际工程需要的安装间隙，比如螺旋轴和端盖之间的密封位、电机法兰和筒体的对接止口，都没有出现干涉问题。从安装边界来看，整套设备的占地轮廓由底部四根立柱的外接矩形决定，车间排布时除了主体占地，

　　还要在爬梯侧留出不少于一人通行的检修空间，螺旋给料机伸出方向要预留电机拆装和螺旋轴抽芯维护的距离，顶部平台上方要留出吊装物料或者对接上料管的垂直空间。料仓顶部设置了带盖板的人孔，日常可以打开清理内部残料，也能观察料位情况，侧面可选装阻旋式料位计或者电容式料位传感器，高低料位信号直接接入产线控制系统，实现低料位自动补料、高料位停止送料的自动化逻辑。针对不同物料特性，这套结构还可以做适配调整：比如流动性好的颗粒物料，锥斗倾角可以适当减小，整体高度进一步压缩；针对粘性强的细粉，可在锥斗外壁加装振动器或者气吹破拱装置，螺旋叶片也可更换为变距结构，防止物料在筒体内压实。整套装置把储料、暂存、定量给料、安全防护几个功能整合在同一个机架上，不需要用户现场零散拼凑钢结构和给料设备，大幅缩短了产线搭建的周期，钢结构件全部采用常用型材，加工难度低，常规钣金和焊接车间就能完成制作，后期维护时易损件只有螺旋叶片和密封件，运维成本很低，非常适合中小产能的散料处理工位使用。
