多电压适配压缩空气动力配电箱结构设计

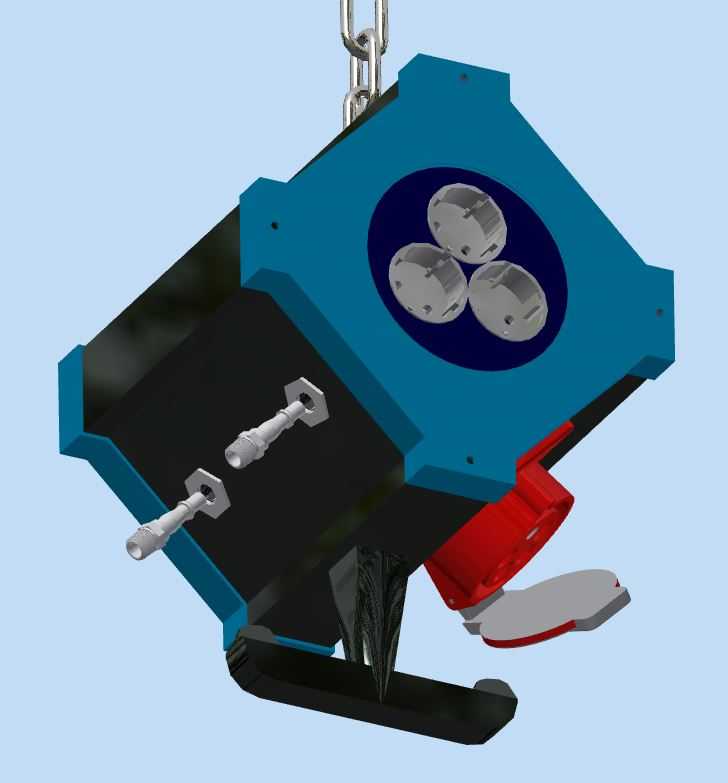

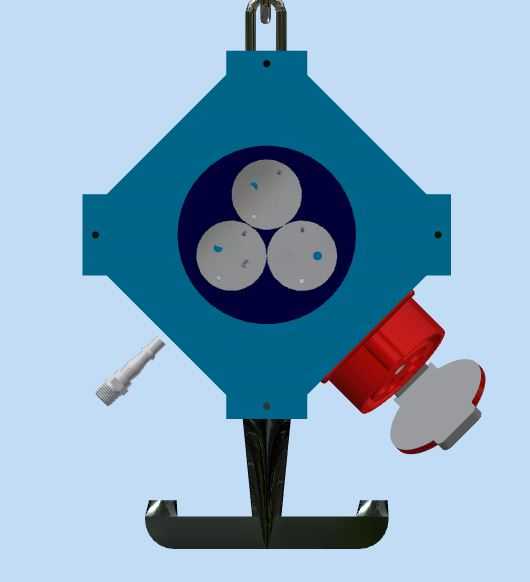

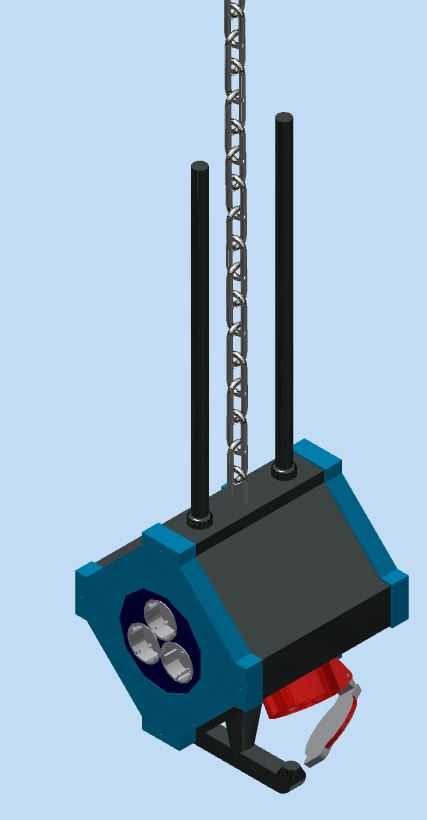

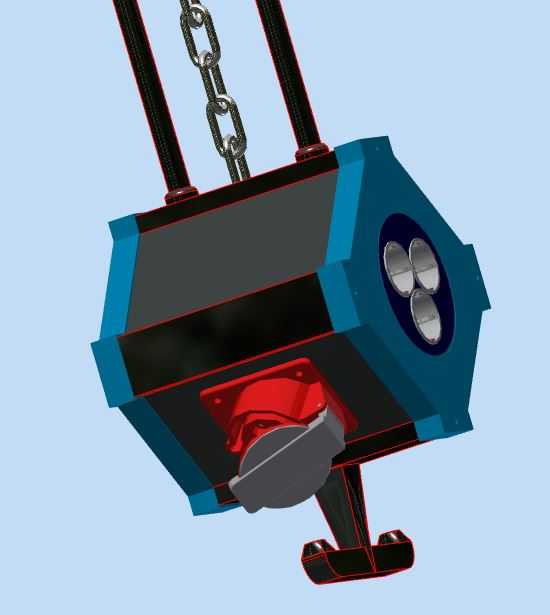

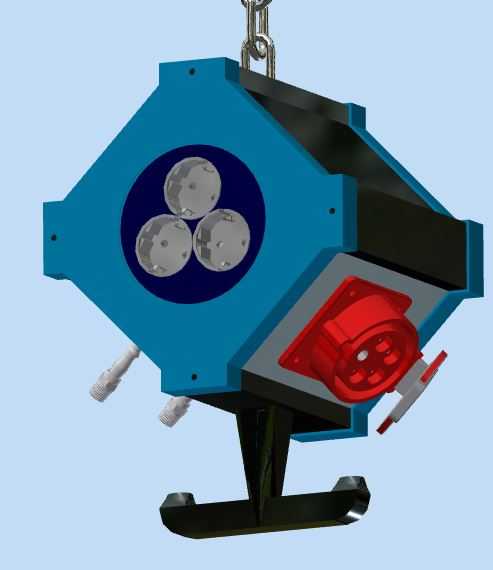

这款动力配电装置主要面向工业现场多工况动力供给场景，在常规电力配电功能基础上整合了压缩空气通路接口，可同时为作业端提供电力与压缩空气动力输出，适配车间工位、移动作业吊具、临时检修点位等需要双介质动力供给的使用场景，解决传统单一配电或单一气源点位需要分别布线布管的现场痛点。从结构设计来看，整体采用菱形立方体安装基座，四个边角预留的安装孔位可适配顶部吊装、墙面壁挂、支架固定等多种安装方式，基座中心区域设置三个圆形电气接插端口，可分别对应230V、380V、400V三种常用工业电压等级的输出回路，端口周边做了绝缘隔离圈层设计，避免不同电压回路之间的爬电风险。装置侧部集成的压缩空气快插接口采用红色绝缘防护套做物理区分，接口旁预留的泄压阀安装位可在气源压力超阈值时自动泄放，保障气路使用安全，接口配套的密封端盖可在非使用状态下封堵通路，避免车间粉尘、切削液进入气路造成堵塞。设计阶段充分考虑了现场安装边界，整体外轮廓无突出尖锐结构，顶部吊装挂点采用一体化弯折金属结构，承重冗余量满足常规工位终端的负载要求，底部的挂钩结构可临时悬挂气动工具、电源插头等配件，减少现场管线杂乱的问题。电气回路与气路通路在壳体内部做了物理隔层设计，避免气路凝露渗入电气腔造成绝缘失效，壳体表面的喷塑层兼顾防锈与绝缘性能，可适配机加工车间、装配产线、仓储物流区等不同环境的使用要求。接插端口的排布采用等边三角形布局，既缩小了整体安装占用的平面尺寸，也能避免不同插头插接时出现干涉，每个端口旁预留的标识位可清晰标注回路电压与气路压力参数，方便现场操作人员快速识别对接。
