工业控制柜PCU操作面板结构设计

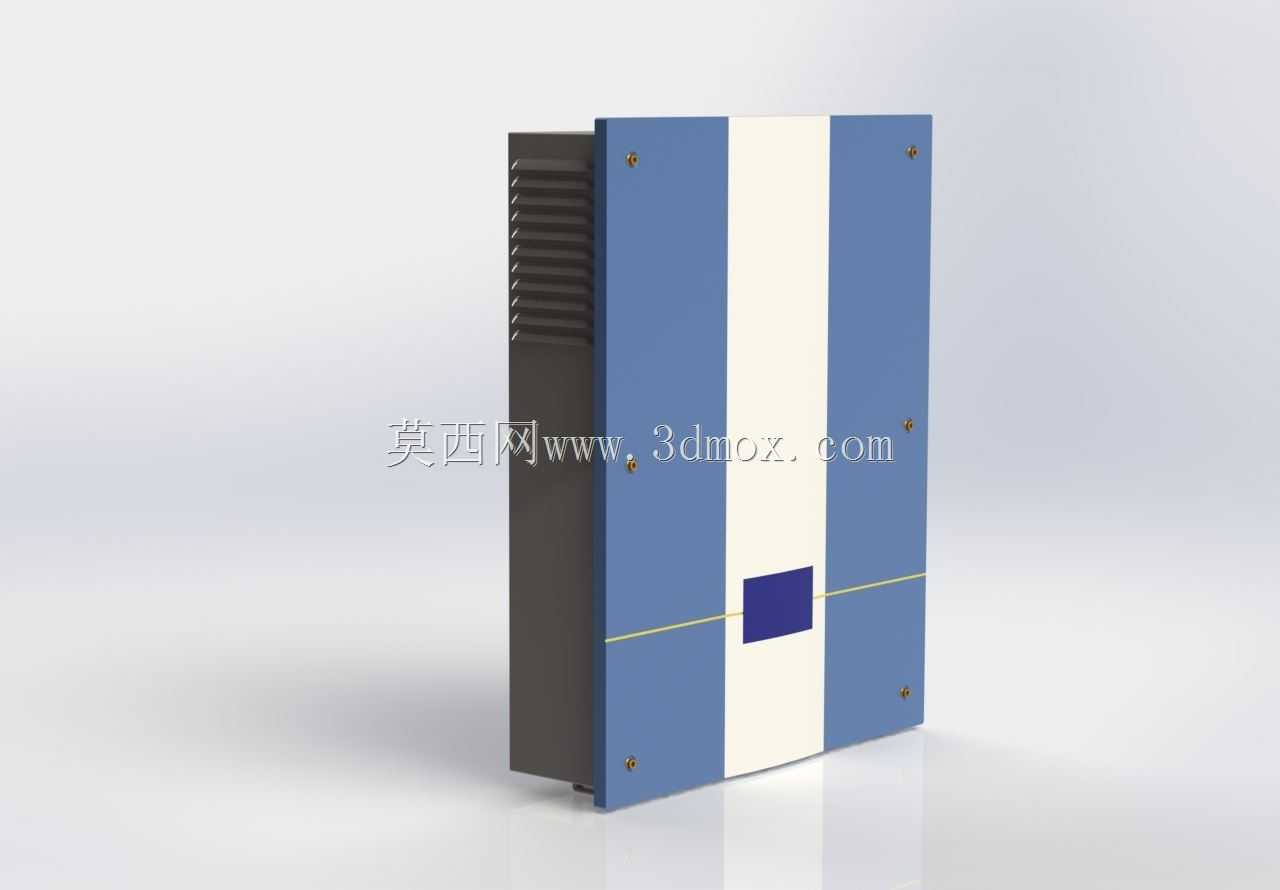

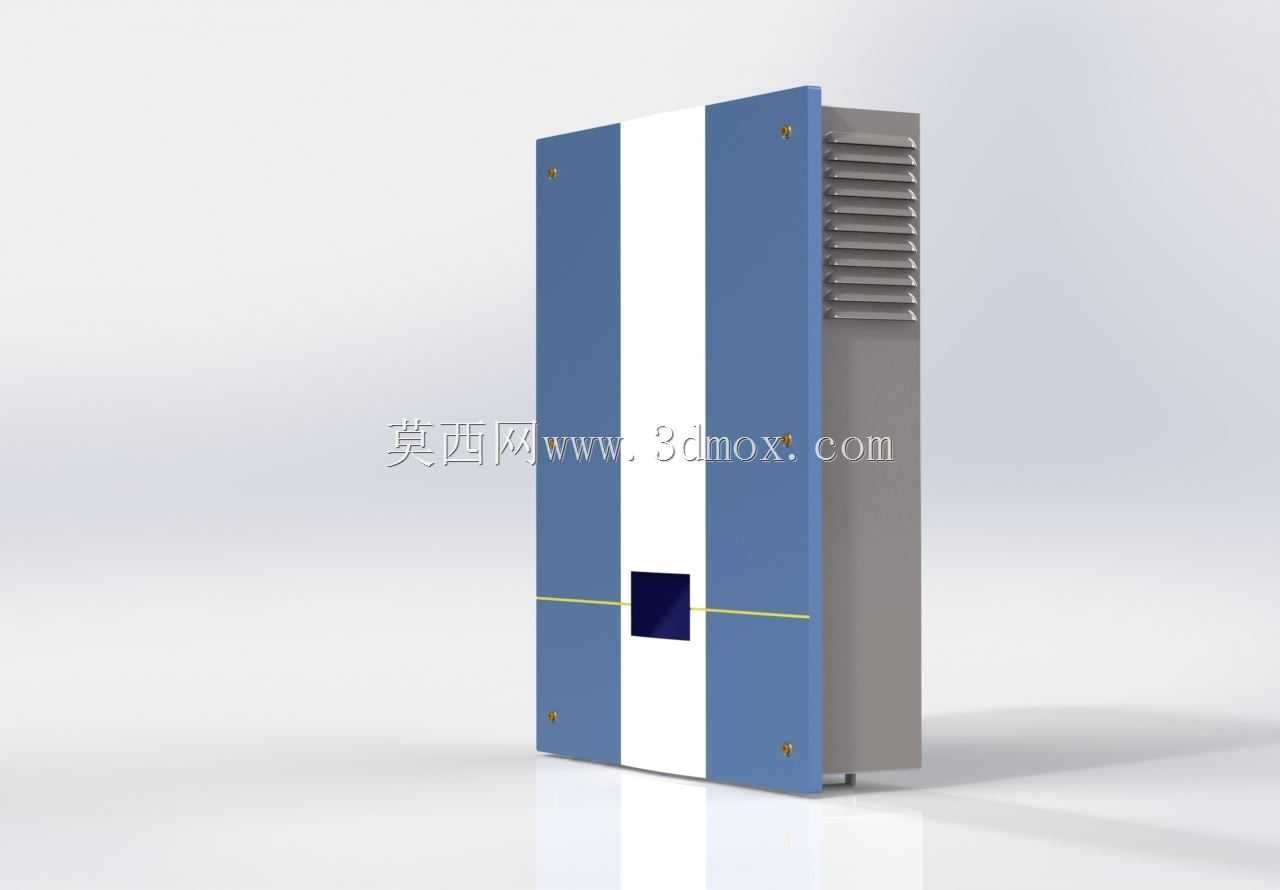

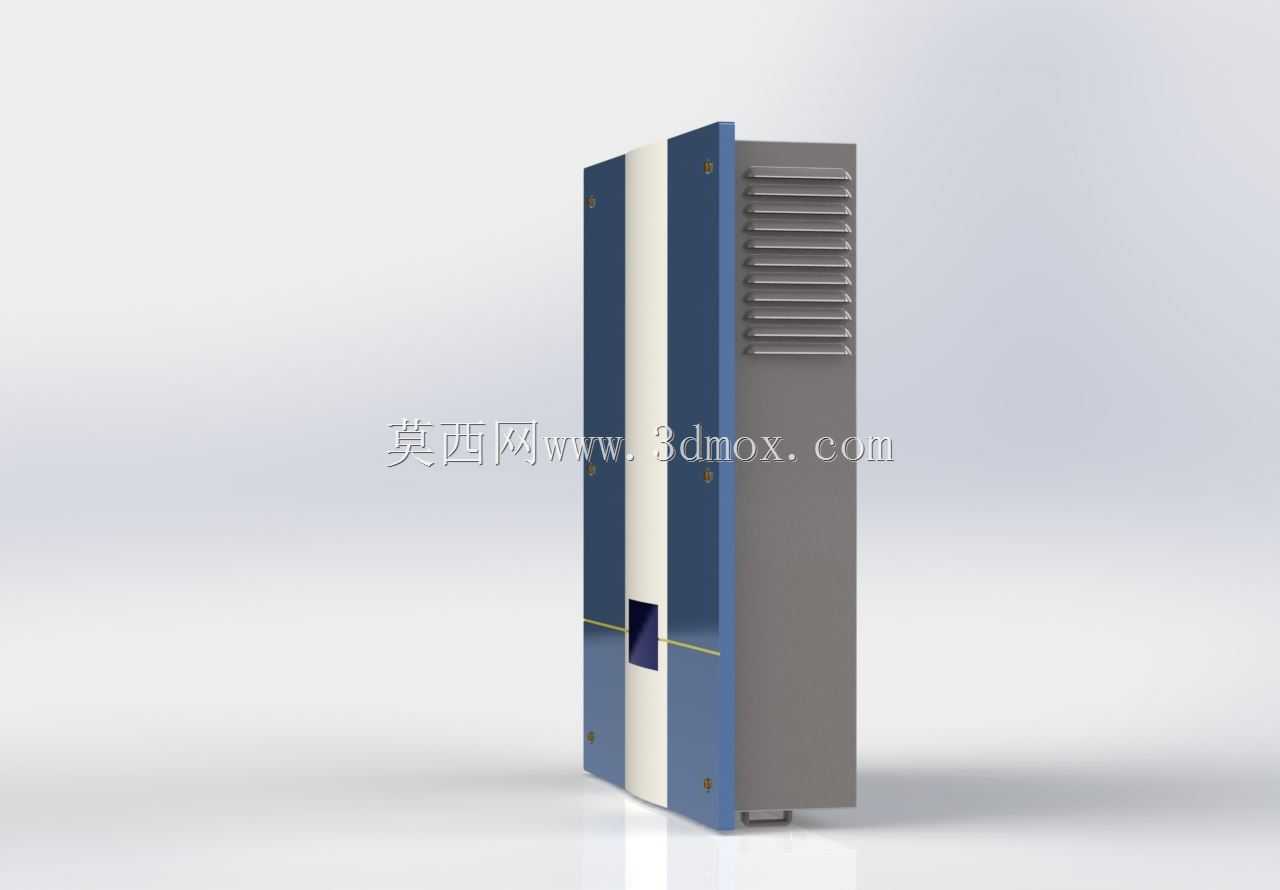

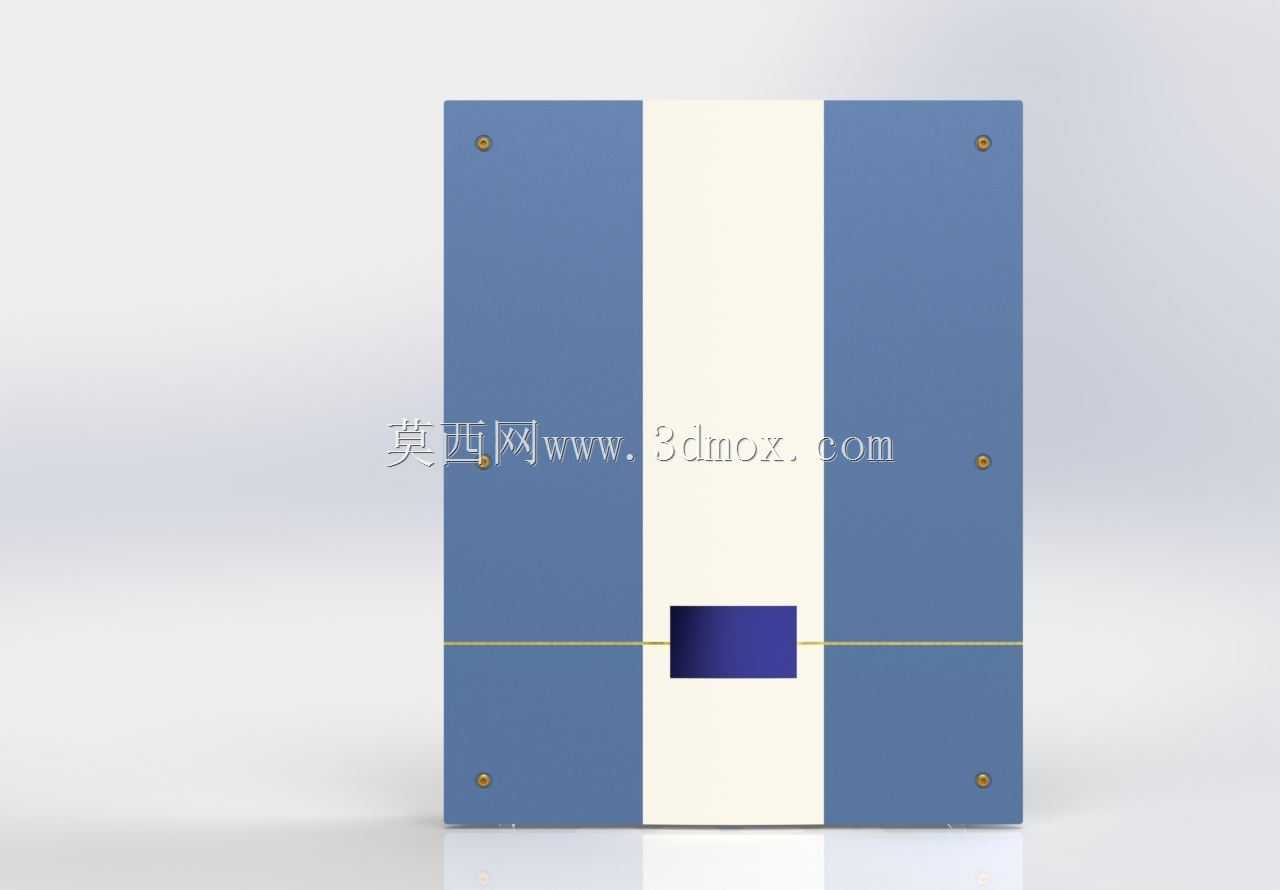

这款PCU面板主要面向工业现场分布式控制柜、产线边操作控制单元的配套需求，适配车间内设备就近控制、信号中转、人机交互前置的应用场景，可直接嵌入标准电控柜柜体预留安装位，也可作为独立壁挂式控制单元固定在设备侧方立柱上，满足车间内多工位分散控制的布线与操作需求。从结构设计来看，面板主体采用分体式拼接壳体结构，正面覆盖蓝白双色装饰防护面板，通过四角的固定螺丝实现面板与内部安装腔体的可靠连接，既保证了外观的规整性，也方便后期运维时快速拆卸面板，对内部的控制模块、接线端子进行检修调整。壳体侧部预留了通风格栅结构，格栅采用等距斜向排布的百叶式设计，在保证内部控制单元散热通风量的同时，可阻挡车间内的金属碎屑、浮尘直接落入腔体内部，适配机加工、装配车间多粉尘的复杂工况。面板中部预留了方形显示窗口安装位，可根据实际需求嵌入状态指示灯组、小型触控显示屏或者急停按钮组件，窗口周边做了台阶式止口设计，安装配套显示元件时可直接卡入止口定位，无需额外设计定位支架，减少装配环节的零件数量与安装工时。安装边界方面，这款面板的安装孔位完全适配主流标准电控柜的面板开孔尺寸，背部腔体预留了足够的接线空间，可容纳常规PCU控制模块、接线端子排以及通讯转接模块的安装，腔体深度经过优化，既不会因为深度过大挤占柜内其他元件的安装空间，也不会因为深度不足导致接线弯折半径过小、长期使用出现线缆绝缘层破损的问题。面板表面采用哑光磨砂处理，可避免车间照明灯光反射造成的操作视线干扰，装饰面板与壳体之间预留了密封胶条安装槽，安装密封胶条后可达到IP54级防护等级，能够应对车间日常清洁时的飞溅水渍、浮尘侵入问题。在实际产线应用中，这类PCU面板通常承担设备运行状态显示、本地操作指令输入、与主控柜信号交互的功能，设计时充分考虑了现场运维的便利性，所有固定螺丝均采用通用标准规格，无需特殊工具即可完成拆装，侧部的通风结构无需额外加装防尘网即可满足常规工况的防护需求，减少后期运维的清洁更换工作量。面板的整体重心经过配平设计，壁挂安装时不会出现单侧下坠变形的问题，固定点位的受力分布均匀，长期使用也不会出现面板翘曲、接缝变大的情况。
