CATIA设计的海军建筑用啮合式船体结构

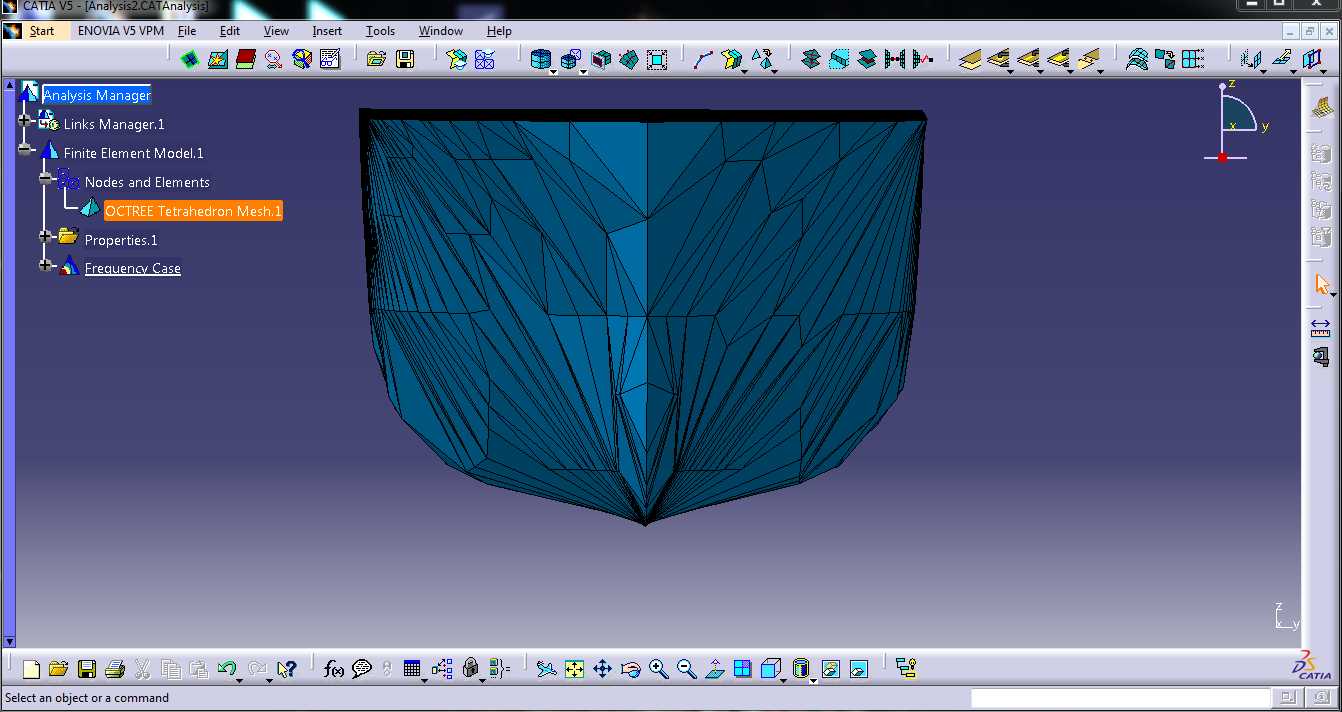

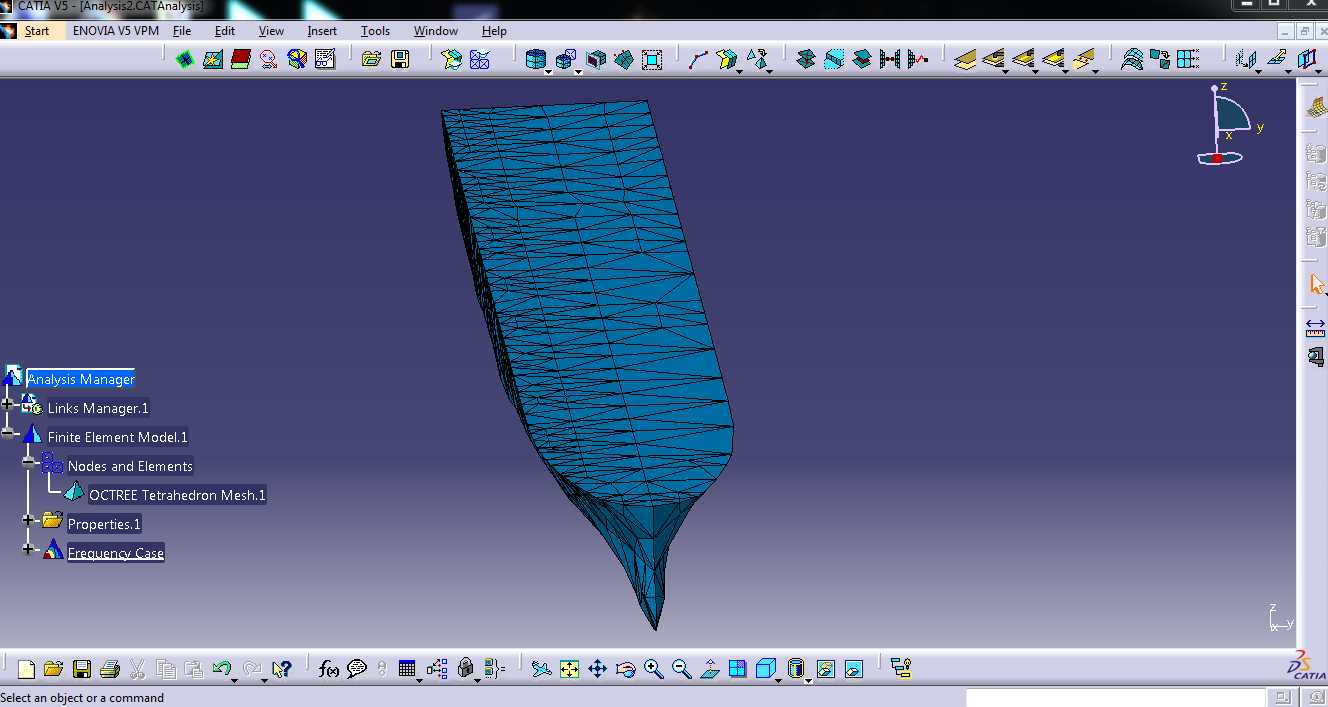

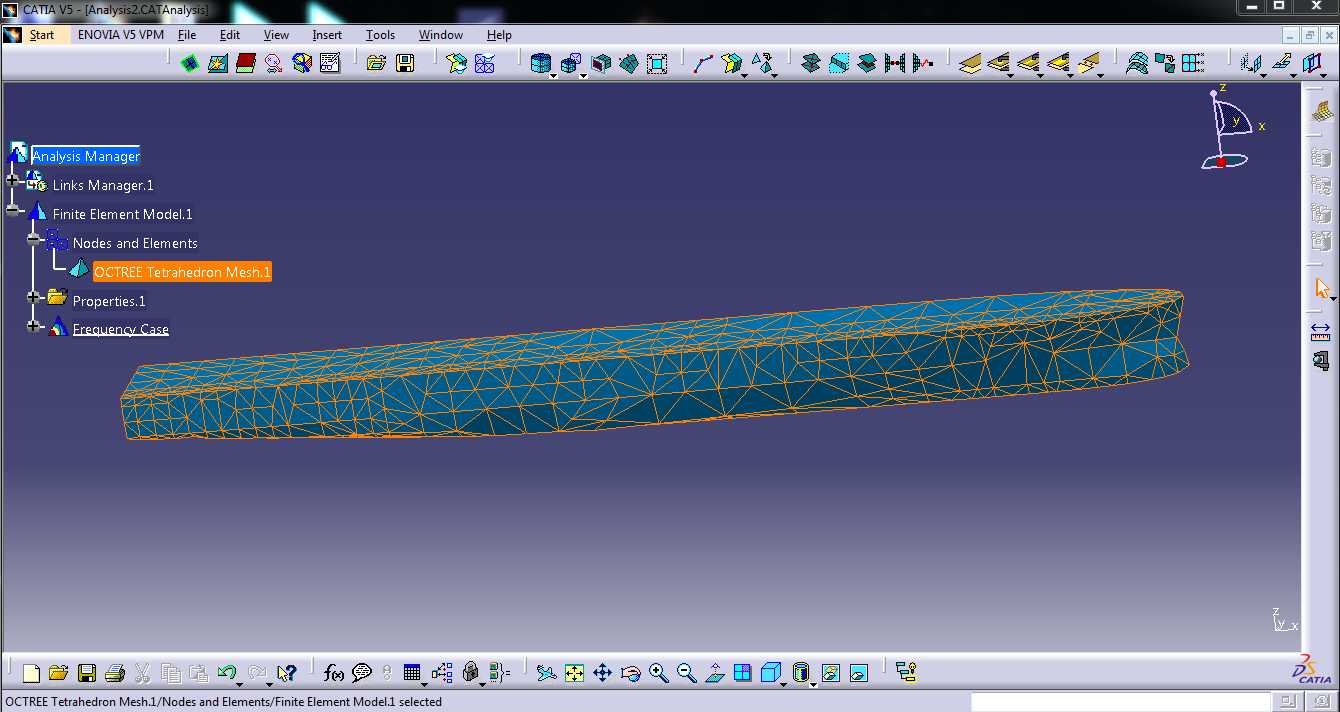

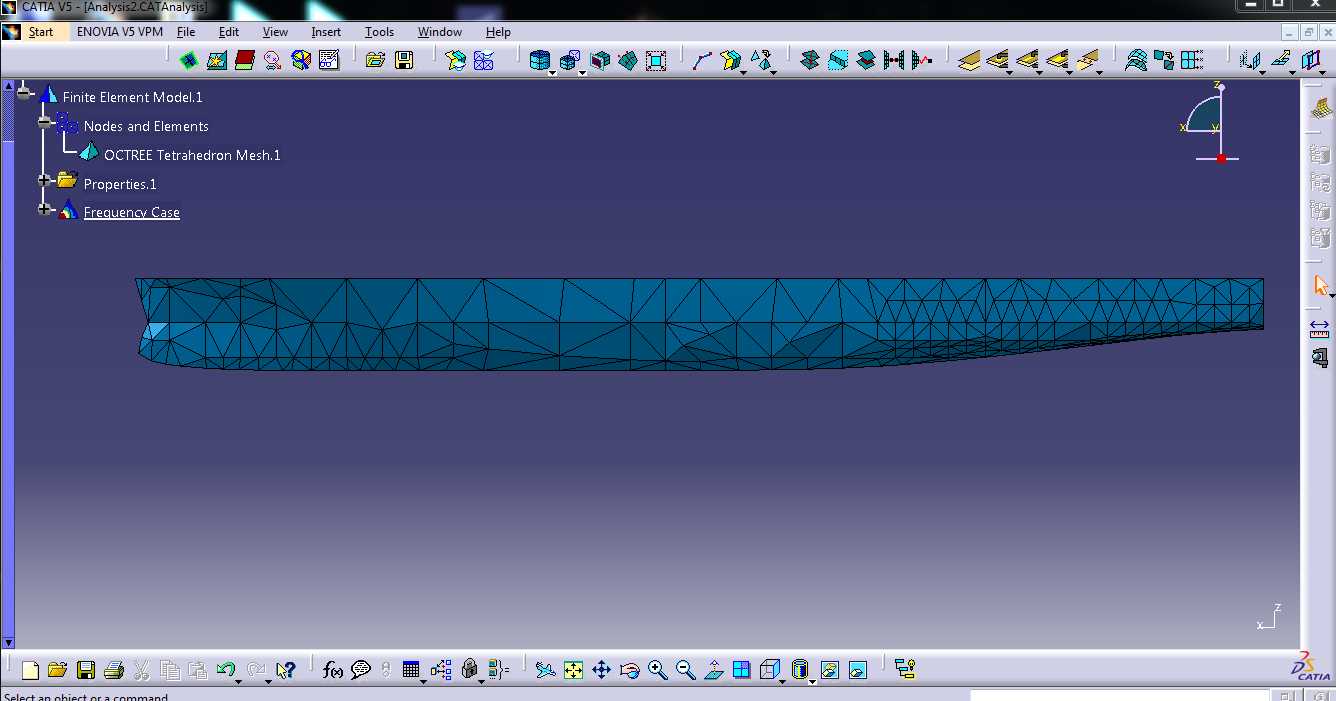

在海军水面舰船的总体结构设计环节，船体曲面的啮合精度直接决定航行阶段的水动力阻力表现、结构应力分布均匀性以及后续舾装环节的构件适配度，本次完成的船体结构设计，核心围绕曲面分段的网格啮合逻辑展开，完全适配海军建筑领域对船体结构强度、线型精度的严苛要求。从实际应用场景来看，该船体结构可适配中小型海军作业舰船的主体线型设计，覆盖近海巡逻、短距离勤务运输等典型作业场景的结构需求，设计过程中优先考虑了曲面分段拼接时的啮合公差控制，避免传统船体设计中常出现的分段对接错位、曲面光顺度不足导致的航行涡流问题。设计思路上没有采用常规的整体曲面拉伸建模逻辑，而是先基于水动力仿真得到的最优线型数据，拆分出多个独立的曲面分段单元，每个单元的边界都做了啮合导向结构处理，通过CATIA的分析模块自动生成结构化网格，网格节点完全对应各分段的啮合定位点，既保证了曲面的整体光顺度，也让后续的结构力学仿真可以直接复用网格模型，省去重复划分网格的冗余步骤。从结构功能特性来看，网格生成的船体结构可以直观呈现不同区域的板材厚度变化趋势，船艏区域的网格密度更高，对应航行过程中受波浪冲击载荷最大的部位，结构加强筋的布置路径完全贴合网格节点走向，能最大化分散冲击应力，避免应力集中导致的结构疲劳损伤；船身中部的网格密度相对均匀，匹配中部舱室布置对内部空间规整度的要求，曲面啮合处的过渡圆角经过反复校核，既不会增加额外的航行阻力，也能保证分段焊接时的焊缝有足够的操作空间。外形与安装边界层面，该船体模型的整体线型严格按照海军舰船的稳性要求控制型宽与吃水深度的比例，船艉部分的曲面啮合结构预留了螺旋桨安装的定位基准面，所有啮合分段的连接边界都设置了统一的定位基准孔，后续生产环节中可以直接依托基准孔完成分段的预拼装，不需要额外制作复杂的拼装胎架，能有效缩短船体建造的周期。不同于民用船舶的船体设计，海军建筑领域的船体结构还要考虑后续武器装备、通讯设备安装的基座兼容性，本次设计的网格节点在甲板区域做了加密处理，所有设备安装的基座位置都可以直接对应网格节点布置，保证设备安装后的结构支撑强度满足冲击振动要求，不需要额外在船体内部加装冗余的支撑结构，能有效控制船体整体重量，提升舰船的有效载荷能力。
