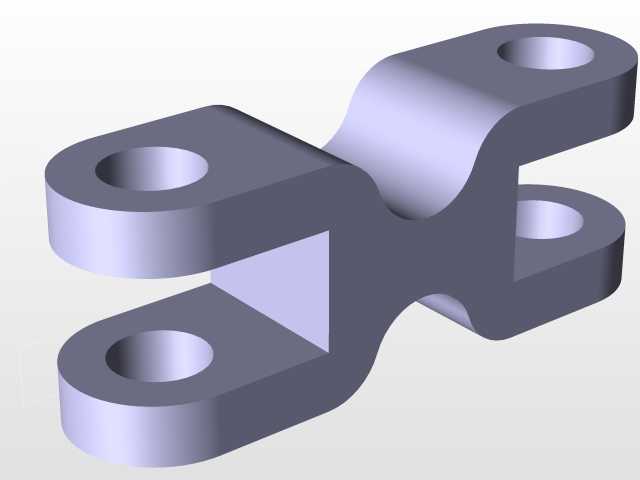

这类双叉式铰接连接构件,常见于需要实现小幅相对滑移、同时传递铰接载荷的工业设备联动部位,比如输送线的张紧调节端、工装夹具的浮动夹紧单元、小型工程机械的连杆铰接滑移段,核心作用是在两个存在相对转动、同时伴随少量轴向或径向滑移需求的部件之间,建立稳定的载荷传递路径,避免刚性连接带来的应力集中问题。从结构设计来看,构件采用一体锻压后机加工的成型思路,整体为对称式双叉耳布局,一端设置两个同轴贯通的光孔,用于穿装铰接销轴,与固定端的支座形成转动副,两个耳板的间距经过严格计算,既保证与对接支座的配合间隙控制在0.1-0.2mm之间,避免铰接时出现径向窜动,又预留了足够的装配空间,方便销轴的穿装与锁止件的安装。构件中段采用S形过渡的变截面设计,
并非为了造型美观,而是通过截面的平滑过渡,降低铰接载荷传递过程中的应力集中系数,在承受交变拉压载荷时,过渡段的应力分布更均匀,不会出现直角连接处常见的应力突变断裂风险,同时过渡段的弯折高度,刚好匹配对接部件的滑移行程边界,当构件沿铰接轴垂直方向产生滑移时,弯折段不会与周边的固定结构发生运动干涉。另一端的单耳结构同样设置同轴光孔,与活动端的部件铰接,单耳的厚度与双叉端的单个耳板厚度保持一致,保证两端的铰接强度匹配,不会出现一端强度冗余另一端强度不足的问题。安装边界方面,双叉端两个光孔的同轴度公差控制在0.02mm以内,孔壁的表面粗糙度达到Ra1.6,保证销轴穿装后转动灵活无卡滞,孔的端面与孔轴线的垂直度公差不超过0.03mm,
避免销轴安装后出现偏斜,导致铰接副磨损加剧。构件的整体宽度、厚度以及弯折高度,都需要匹配安装空间的边界尺寸,比如在输送线张紧结构中使用时,双叉端的外侧宽度要小于安装槽的内部宽度,预留2-3mm的间隙,保证滑移过程中不会与槽壁发生剐蹭,同时单耳端的孔位中心到双叉端孔位中心的中心距,要满足张紧行程的调节范围,当滑移到最大行程位置时,构件的过渡段不会与安装槽的端部发生碰撞。在实际使用场景中,这类构件承受的载荷多为交变载荷,比如输送线启动、制动时的瞬时冲击载荷,工装夹具夹紧、松开时的反复拉压载荷,因此设计时在耳板与主体的连接位置做了小圆角过渡,进一步降低应力集中,同时孔的边缘做了0.5mm的倒角,既去除机加工产生的毛刺,
避免装配时划伤操作人员或对接部件,也能引导销轴顺利穿入孔位,提高装配效率。不同于普通的刚性连接耳板,这类带滑移功能的铰接件,在设计时需要重点考虑运动过程中的干涉问题,除了静态的安装尺寸校验,还要模拟整个滑移行程内构件所有位置的轮廓包络,确认包络范围内没有其他固定部件,比如在工装夹具的浮动夹紧单元中,夹紧臂摆动时,构件会随夹紧臂产生小幅的转动加滑移复合运动,此时要保证构件在整个运动路径上,不会与夹具的基座、驱动气缸的缸体等部件发生碰撞,否则会导致夹具卡滞,无法完成夹紧动作。另外,构件的表面处理通常采用发黑或者镀锌处理,提升表面的防锈能力,适应车间内多油污、多粉尘的使用环境,孔壁位置不需要额外做表面处理,保证与销轴的配合精度,避免镀层厚度影响孔的实际尺寸,导致装配过紧或者间隙过大。从建模逻辑来看,绘制这类构件时,首先要确定两端铰接孔的中心距、孔径以及耳板的厚度尺寸,这些是与其他部件配合的核心尺寸,必须优先保证精度,之后再绘制中段的过渡轮廓,过渡段的轮廓要保证与两端耳板平滑连接,避免出现截面突变,最后添加圆角、倒角等工艺特征,完成整个模型的构建,建模过程中要注意所有对称结构的尺寸一致性,保证构件的质心落在两个铰接孔的中心连线上,避免运动过程中产生附加的偏载力矩,加剧铰接副的磨损。
