V8动力单元用双法兰内花键连接毂结构

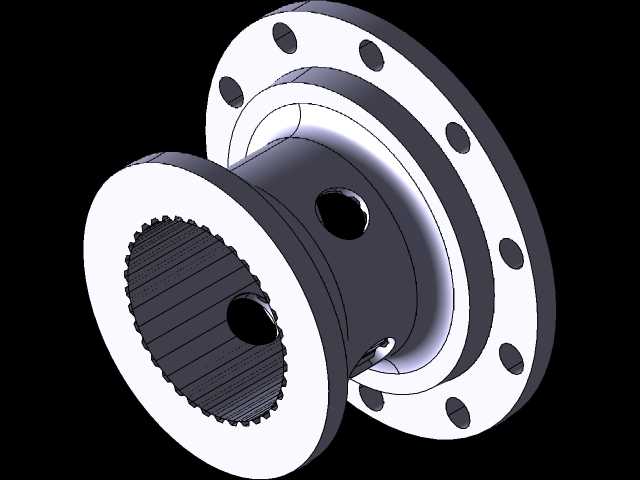

　　在V型八缸内燃机的动力传递链路中，这类双法兰内花键连接毂是衔接动力输出端与负载端的核心传动构件，常见于大排量乘用车辆、工程机械动力总成、固定式发电机组的动力输出单元中，负责将曲轴输出的扭矩平稳传递至后续传动机构，同时补偿安装过程中产生的微小同轴度偏差，抵消动力传递过程中产生的轴向窜动与径向冲击。从结构设计来看，该构件采用两端带连接法兰、中段为筒状承载主体的布局，其中一端法兰盘沿圆周方向均匀分布8个螺栓过孔，用于与动力输出侧的飞轮或者曲轴端法兰进行刚性连接，另一端法兰盘同样沿圆周均布连接孔位，可匹配不同规格的传动法兰或者联轴器输入端，中段筒身开设的径向通孔，一方面用于装配时的定位销穿装定位，另一方面可作为润滑脂的加注通道，

　　为内部花键副提供持续润滑保障，降低花键齿面的磨损速率。内部的内花键采用渐开线齿形设计，齿向与构件轴线保持平行，这种齿形的花键承载能力强，对中性好，能够在大扭矩传递工况下保持齿面受力均匀，避免应力集中导致的齿面崩裂、磨损过快问题，花键的齿顶与齿根均做了圆角过渡处理，可有效降低热处理过程中的应力集中风险，提升构件的疲劳强度。设计过程中首先需要匹配所适配V8发动机的输出扭矩范围，确定花键的模数、齿数与压力角参数，保证花键副的接触强度满足峰值扭矩传递需求，同时要核算两端法兰的螺栓分布圆直径、螺栓孔直径与数量，确保螺栓连接的预紧力能够克服动力传递过程中的剪切力，避免连接松动。法兰盘的厚度设计需要兼顾连接刚性与整体重量要求，

　　过薄的法兰在大扭矩冲击下容易产生翘曲变形，导致连接面贴合不严产生振动，过厚则会增加不必要的转动惯量，影响发动机的动力响应速度。中段筒身的壁厚需要根据扭转强度计算公式进行核算，保证在最大输出扭矩下筒身的切应力处于材料许用应力范围内，同时筒身与两端法兰的衔接位置采用大圆角过渡，避免截面突变产生的应力集中，提升构件的抗扭疲劳寿命。安装边界方面，该构件的轴向安装尺寸需要匹配动力总成输出端与传动输入端的轴向间隙，法兰盘的外圆直径需要小于周边安装腔体的最小内径，避免转动过程中与周边壳体、管线产生运动干涉，内花键的有效配合长度需要满足与外花键轴的啮合长度要求，保证花键齿面的接触面积足够，降低单位面积的接触压力。实际应用场景中，

　　这类连接毂不仅用于传统燃油V8发动机的动力输出，在改装大排量动力总成、工业用V型动力机组的维修替换场景中也有广泛需求，其结构的可靠性直接影响整个动力传输系统的运行稳定性，一旦连接毂出现花键磨损、法兰变形或者断裂问题，会导致动力传输中断，严重时甚至会损坏周边的传动构件。建模过程中需要重点保证花键齿形的参数准确性，法兰孔位的位置度公差，以及各衔接位置的圆角过渡处理，同时要考虑构件的加工工艺性，比如法兰端面的加工余量预留、花键的加工方式适配、热处理过程中的变形量预留等，确保设计出的构件不仅满足性能要求，还能够通过常规的机加工工艺实现批量生产，降低制造成本。在进行装配验证时，需要检查两端法兰的端面跳动公差，内花键与法兰定位止口的同轴度公差，保证装配后构件的转动平衡性，避免高速转动时产生额外的振动，影响发动机的运行平顺性。
