汽车传动系统离合器从动盘结构设计

　　在手动挡燃油车以及部分混动车型的传动链路中，离合器片是直接决定动力衔接平顺性与扭矩传递可靠性的核心摩擦部件，日常工况下需要在压盘与飞轮的夹持作用下，完成发动机端动力向变速箱输入轴的传递与切断动作，直接影响整车起步、换挡的操作质感与传动系统的使用寿命。做这个零件的三维结构设计时，首先要锚定的是安装边界的匹配性：中心花键孔需要和变速箱输入轴的花键参数完全适配，保证轴向滑动顺畅无卡滞，同时周向配合间隙控制在合理范围，避免动力传递过程中出现冲击异响；外围的安装孔位需要对应压盘的固定点位，孔位的位置度公差要控制在0.1mm以内，保证装配后摩擦面的平行度符合要求，避免偏磨导致的摩擦片早期损耗。从功能实现的角度出发，

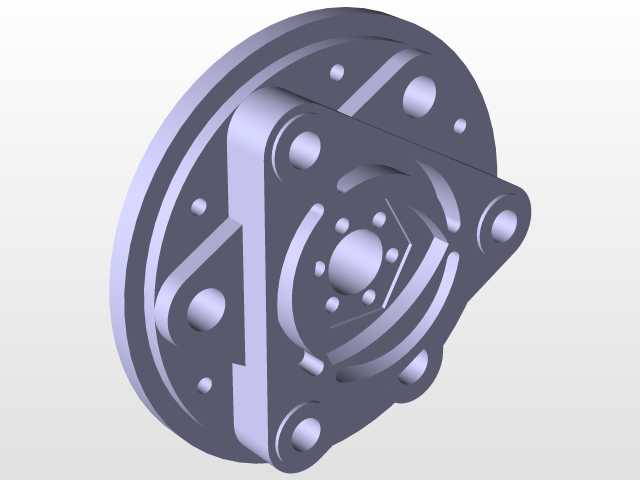

　　这个零件的主体结构采用盘式布局，摩擦面的环形接触区域需要保证足够的平面度，表面粗糙度控制在Ra1.6以内，确保和飞轮、压盘接触时能均匀传递摩擦力矩，不会出现局部应力集中导致的摩擦材料开裂。盘体上分布的多组凸台与减重孔，一方面是为了在保证结构强度的前提下降低整体转动惯量，减少换挡时同步器的工作负荷，另一方面也能为离合器分离、结合过程中的热量散发提供流通通道，避免长时间半联动状态下摩擦面温度过高导致摩擦系数衰减，出现打滑动力流失的问题。盘体上集成的弹性缓冲结构，是设计过程中需要反复校核的部分，缓冲弹簧的刚度匹配需要对应发动机的最大输出扭矩，既要能吸收动力传递过程中的扭转振动，减少传动系统的冲击载荷，避免变速箱齿轮出现打齿故障，

　　也要保证弹簧的压缩行程在合理区间，不会因为过大的扭矩冲击导致弹簧并圈失效。在实际装车场景中，这个零件的工作环境相对恶劣，长期处于高温、高频摩擦的工况下，所以结构设计时还要考虑摩擦材料的铆接固定强度，铆钉的排布需要均匀分布在摩擦片的环形区域，铆钉头沉入摩擦面的深度要大于摩擦片的磨损极限，避免铆钉外露刮伤飞轮和压盘的工作面。同时盘体的本体材料选用高强度弹簧钢，经过冲压成型后做相应的热处理，保证盘体有足够的刚度同时具备一定的弹性，在长期的夹紧力作用下不会出现永久形变，导致离合器结合压力不足。从安装适配的维度看，整个盘体的轴向厚度需要匹配对应车型离合器总成的安装空间，保证分离轴承的工作行程在设计范围内，不会出现分离不彻底或者结合打滑的问题；

　　外圆直径要和飞轮的摩擦面直径适配，保证摩擦接触面积足够传递发动机的最大输出扭矩，同时不会和离合器壳体内的其他部件发生运动干涉。很多新手工程师在做这类零件建模时，容易忽略花键孔的倒角设计，实际上花键孔的入口端做合理的导向倒角，能大幅提升变速箱装配时的便利性，也能避免装配过程中花键齿的磕碰损伤；另外摩擦面上的开槽设计，除了排屑散热的作用，还能在离合器结合初期切断摩擦面的油膜，避免因为油污导致摩擦系数下降，这部分的槽宽、槽深以及分布角度，都需要结合实际摩擦材料的特性做匹配，不能随意照搬其他车型的参数。在做结构强度校核时，需要重点模拟半联动工况下的温度场分布与应力分布，确认摩擦片最薄区域的热应力不会超过材料的许用应力，避免高温下出现盘体翘曲变形；同时要做极限扭矩工况下的强度校核，保证在驾驶员误操作导致的瞬间大扭矩冲击下，盘体不会出现开裂、缓冲弹簧脱出等致命故障。
