明装式带挂环弹簧插销锁具结构

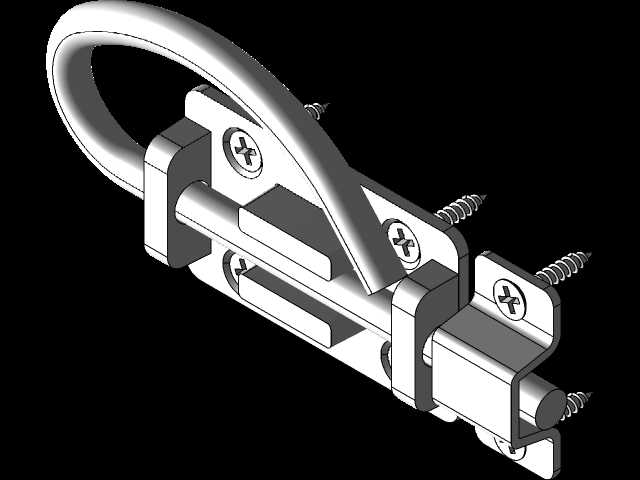

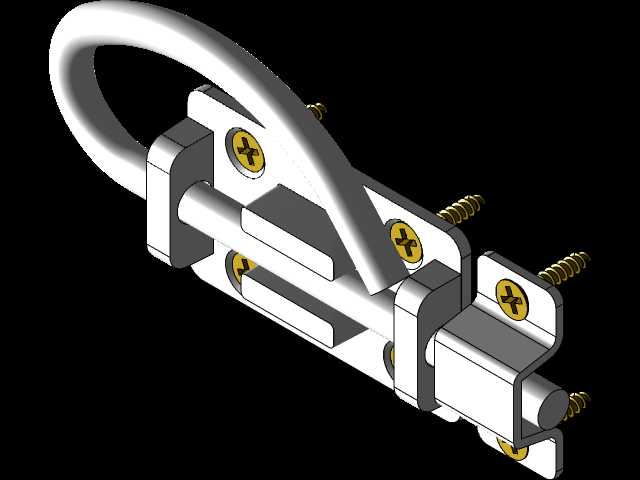

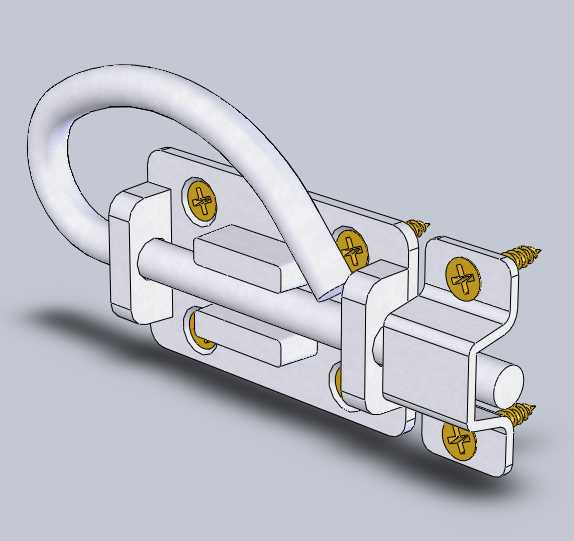

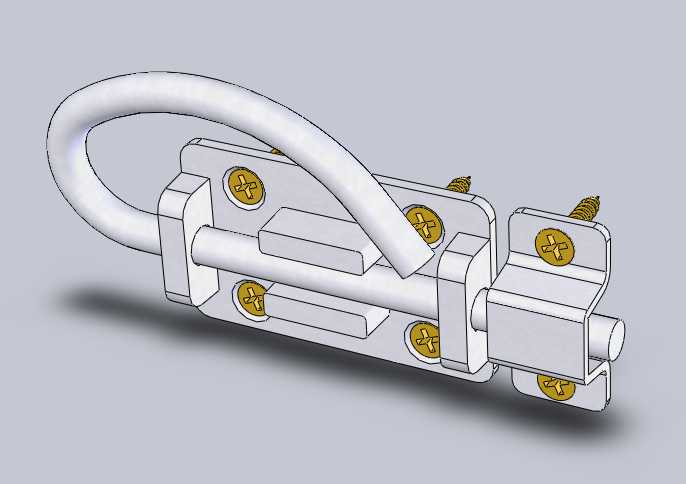

这款插销结构主要面向民用门窗、小型设备检修门、户外机柜侧门等需要简易锁止同时可额外加挂挂锁的使用场景，日常使用中既可以通过插销的滑动实现快速开合锁止，预留的挂环结构也能让使用者额外加装挂锁，实现权限管控，避免非授权人员随意开启，在户外配电箱、仓储隔间门、临时施工围挡门这类场景中适配性极强。从结构设计来看，整体采用左右分体式安装基座，两个基座分别对应固定在门框与门扇上，不需要在门扇或门框上做深槽预埋，属于明装式结构，对安装面的平整度要求较低，哪怕是厚度较薄的彩钢板门板、木质隔间门都可以直接通过自攻螺丝完成固定，安装时不需要复杂的开孔工序，只需要对齐两个基座的同轴度，保证插销杆可以顺畅滑动即可，安装容错率较高。核心的插销杆采用圆柱形光杆设计，滑动过程中与基座上的导向孔做间隙配合，表面做防锈镀层处理，长期在户外潮湿环境下使用也不容易出现锈死卡滞的问题，插销杆一端做了圆角导向处理，哪怕两个基座安装时存在小幅的同轴度偏差，也能顺利插入对应基座的锁孔中，降低现场安装的调试难度。配套的挂环采用弯制圆钢结构，一端固定在插销杆的滑动端，当插销推入锁止位置时，挂环刚好卡入另一侧基座的卡槽内，此时挂环的孔位完全露出，可直接穿入挂锁锁梁，锁上挂锁后插销杆就无法被滑动拉开，实现双重锁止的效果，不需要额外加装独立的搭扣结构，把插销锁止和挂锁挂载的功能整合到了一套结构上，减少了门板上需要安装的配件数量。固定用的自攻螺丝采用沉头设计，安装后螺丝头完全沉入基座的沉孔内，不会突出基座表面，既避免了突出的螺丝头刮蹭过往人员，也让整体外观更整洁，不会出现突兀的凸起。基座的折边结构做了圆角处理，没有尖锐的冲压毛边，安装和使用过程中不会划伤操作人员的手部。从安装边界来看，整套结构的安装孔位间距在设计时就匹配了常见的小型门窗、机柜门板的安装尺寸，基座的厚度控制在较低范围，安装后不会过多突出门板表面，不会影响门扇的正常开合，也不会因为突出过多被过往的物体磕碰损坏。滑动行程的设计刚好满足锁止和开启两个状态的位置需求，开启状态下插销杆不会完全脱出导向基座，避免日常使用中插销杆滑落丢失，不需要额外设置防脱结构就可以保证使用过程中零件不会散落。
