门窗用弹簧式自动锁闭插销结构设计

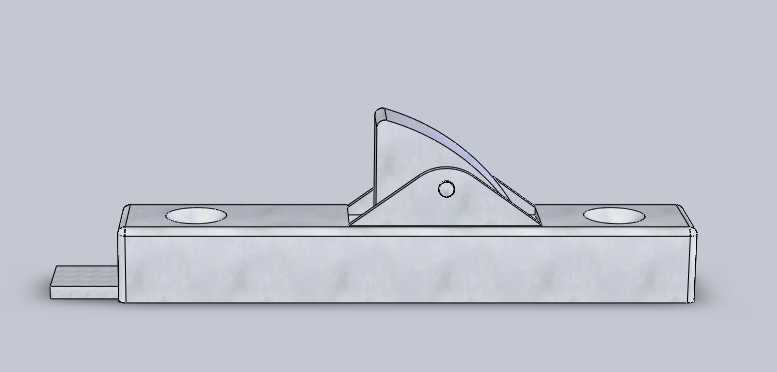

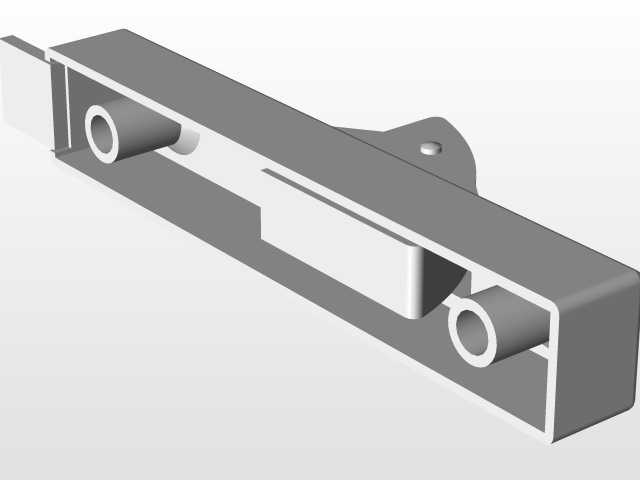

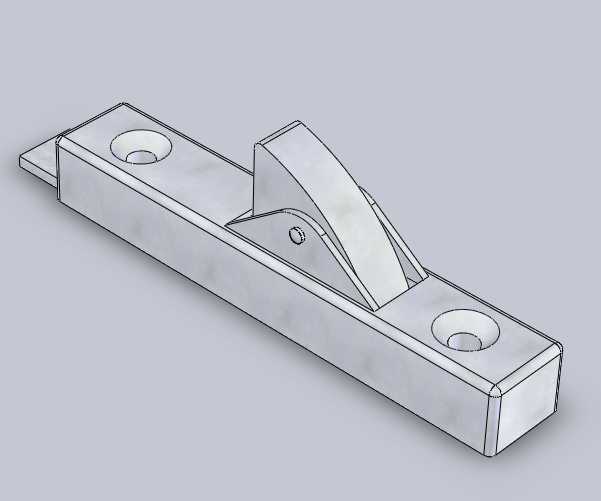

这款弹簧插销构件主要应用于民用推拉门窗、工业设备防护推拉门、机柜侧移门的自动锁闭场景，在日常使用中，当推拉门扇移动至闭合工位时，插销舌块会在内部弹簧的预紧力作用下自动弹出，卡入对应门框或机架上预留的锁孔内，无需额外手动操作即可完成门扇的定位锁止，避免门扇受外力晃动、滑移出现脱开或闭合不严的问题。从结构设计逻辑来看，整体采用长条形一体化壳体作为承载基体，壳体两端预留沉头安装孔，安装时可直接通过沉头螺钉将构件固定在门扇侧边的预留安装槽内，沉头孔的设计能够保证螺钉安装后头部与壳体表面齐平，不会突出表面干涉门扇的推拉移动，适配市面上多数推拉门窗的侧边安装槽尺寸，安装边界要求为壳体嵌入深度与自身厚度匹配，安装后舌块弹出方向正对门框锁孔位，舌块弹出行程控制在合理范围，既保证足够的锁止卡入深度，又不会因为行程过大导致门扇开启时舌块与门框发生剐蹭。舌块采用斜面导向设计，当门扇向闭合方向移动时，门框边缘会先接触舌块的斜面，随着门扇继续推进，斜面受力将舌块压回壳体内腔，直到门扇移动到完全闭合位置时，舌块对准锁孔，在弹簧力作用下弹出完成锁止，整个过程无需额外拨动解锁件，闭合动作顺畅无卡滞。解锁操作仅需向上扳动舌块上方的拨片，即可带动舌块压缩弹簧缩回壳体内，此时可自由推拉门扇完成开启动作，拨片的凸起高度经过优化，既保证手指拨动时有足够的施力接触面，又不会突出过多影响门扇的整体外观。壳体的边角全部做了小圆角钝化处理，避免安装和使用过程中锐边划伤操作人员，内部弹簧的选型经过反复验证，预紧力大小适中，既不会因为弹力过大导致门扇闭合时撞击异响，也不会因为弹力过小导致锁止不可靠，受轻微外力就出现舌块缩回的问题。在实际选型应用中，这类插销构件常被用于铝合金推拉窗、塑钢推拉门、车间设备安全防护移门、弱电箱侧移门等场景，相比传统手动插销，自动锁闭的特性能够避免用户忘记插销导致门扇被风吹开或者非预期开启的问题，结构上没有复杂的传动零件，长期使用故障率低，维护时仅需定期在舌块与壳体的滑动接触面添加少量润滑脂即可保证动作顺畅，适配的门扇厚度范围覆盖常规民用门窗到工业薄型防护门的使用需求，安装时不需要对门扇做复杂的二次加工，仅需按照壳体的外形尺寸铣出对应的嵌入槽，拧入固定螺钉即可完成装配。
