建筑施工落地式外脚手架结构设计

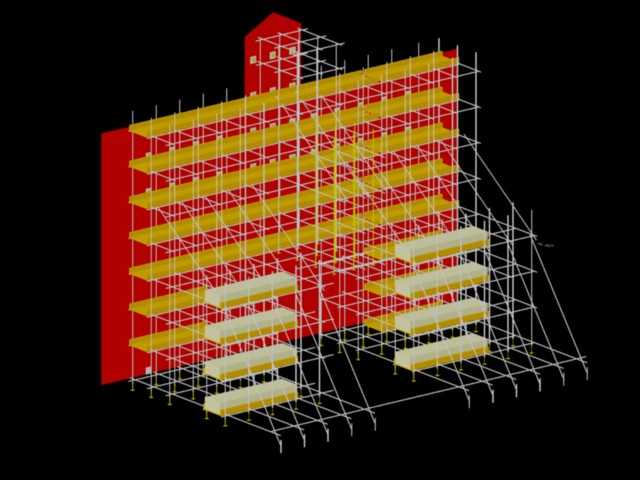

这套脚手架结构模型还原了房建项目外立面施工常用的落地式双排外架构造，可直接为施工方案三维交底、架体受力验算建模提供参考底图。从实际工地应用场景来看，这类架体主要服务于多层建筑主体施工、外墙装饰作业阶段，既为施工人员提供可靠的临边作业站立平台，也承担外立面安全防护、施工材料临时堆放传递的功能，同时能为外墙砌筑、抹灰、饰面安装工序提供稳定的操作依托。设计过程中优先遵循了架体传力逻辑，所有竖向立杆底部均设置了垫木与底座的安装位，确保上部荷载能均匀传递至硬化地面，避免出现局部沉降引发的架体失稳问题；纵向水平杆沿建筑外立面通长布置，横向水平杆悬挑至建筑结构边缘的距离控制在常规施工允许的边界范围内，既保证架体与结构面的间隙满足防护要求，也不会因间隙过大留下坠物隐患。架体外侧连续设置的剪刀撑从底到顶贯通布置，斜杆与水平杆的夹角符合常规施工的角度区间，每道剪刀撑跨越立杆的数量按照常规架体搭设规范设置，能有效提升架体整体抗侧移能力，应对施工过程中的风荷载、人员走动带来的水平冲击力。作业层的脚手板采用满铺设计，架体与建筑结构之间按固定间距设置连墙件安装位，能将架体与建筑主体结构形成可靠拉结，避免架体出现向外倾覆的风险。从安装边界来看，架体搭设高度适配常规多层建筑的外立面作业需求，立杆横距、纵距、步距均采用房建施工中通用的搭设参数，既满足作业人员操作空间要求，也能控制架体自重，降低搭设过程中的材料损耗。模型中还还原了架体转角处的杆件搭接构造、斜道位置的架体加宽处理细节，斜道的踏步板与防滑条位置均做了结构预留，方便施工人员上下架体通行。不同于简化的示意模型，这套结构对每一处杆件的连接节点都做了还原，能直观看到扣件连接位置的杆件穿插关系，不管是用于新入职施工员的架体构造培训，还是用于专项施工方案的可视化展示，都能清晰呈现架体的搭设逻辑，避免二维图纸中节点表达不清带来的搭设误解。在建模过程中特意区分了不同功能杆件的视觉呈现，防护栏杆、挡脚板、脚手板的位置都做了明确的结构区分，能直观看到临边防护的双层栏杆设置高度，挡脚板的安装位置也符合常规安全防护的高度要求，能帮助建模人员快速理解外脚手架的各部分功能分区，在做施工场地三维布置时可直接调用调整，根据不同项目的建筑外立面尺寸修改架体长度、搭设高度，快速适配不同项目的方案展示需求。
