DUCASSE系列AL1535套件结构设计

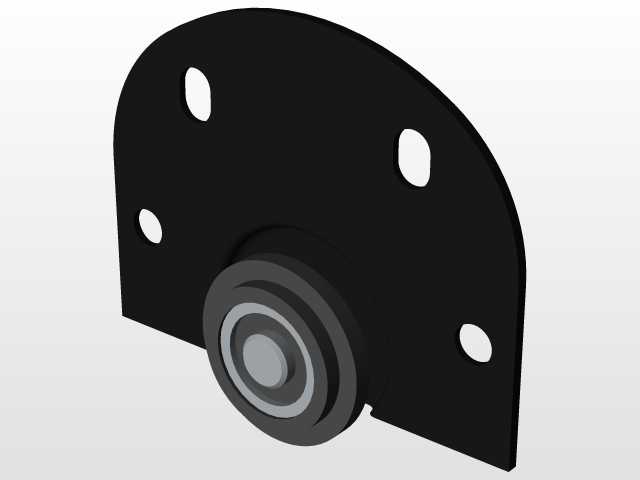

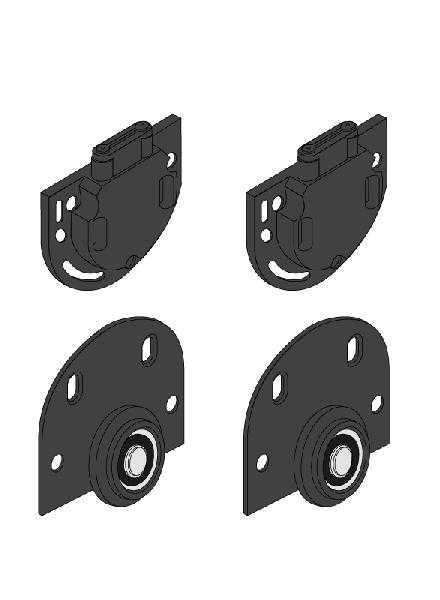

这套构件主要面向小型平移类启闭结构的铰接支撑场景，常见于商用柜体、轻型平移门、小型设备舱门的转动连接部位，承担门扇与固定框架之间的铰接承重、转动限位功能，替代传统外露合页的安装形式，实现门扇启闭过程中的顺滑转动与位置保持。从结构组成来看，整套构件分为上下两个配对单元，上单元集成了转动限位卡槽与安装定位孔，下单元内嵌滚动轴承结构，将转动副的滑动摩擦转化为滚动摩擦，大幅降低启闭过程中的阻力，同时避免长期使用后的磨损松旷问题。设计阶段首先考虑的是安装适配性，上单元的弧形腰型孔预留了安装位置调整余量，现场装配时可根据门框与门扇的实际间隙微调固定位置，抵消土建或框架焊接带来的尺寸误差，不需要额外扩孔或加装垫片就能完成适配。下单元的法兰安装面设置了四个均布的沉头安装孔，安装后螺钉头完全沉入构件平面内，不会突出表面干涉门扇转动轨迹，同时法兰面的贴合面积经过核算，在常规门扇承重下不会出现固定面压溃变形的问题。转动副的配合间隙控制在0.1mm以内，既保证转动过程无卡滞，也避免间隙过大导致门扇启闭时出现晃动异响，内嵌的轴承采用标准件选型，后期维护时可直接更换同规格轴承，不需要整体更换整套构件，降低运维成本。外形上采用半包覆式结构，转动部位完全被壳体覆盖，可阻挡日常使用中的灰尘、碎屑进入转动副，延长构件的无故障使用周期，安装边界方面，整套构件突出安装面的高度控制在20mm以内，不会占用过多门扇与框架之间的预留间隙，适配多数常规厚度的轻型门扇安装需求。在实际选型应用中，需要注意核对安装面的平面度，若框架安装面平面度误差超过0.5mm，需要先做找平处理再固定构件，避免强行锁紧螺钉导致壳体变形，影响转动顺滑度。上下单元配对安装时，需要保证同轴度误差不超过0.2mm，可借助定位销先做预定位再锁紧固定螺钉，避免同轴度偏差导致轴承偏载，缩短轴承使用寿命。构件的壳体部分采用高强度压铸成型，表面做发黑防锈处理，可适应常规室内环境的使用需求，若用于潮湿或有腐蚀介质的场景，可更换为不锈钢材质的同规格构件。
