简约通勤自行车车架三维结构设计

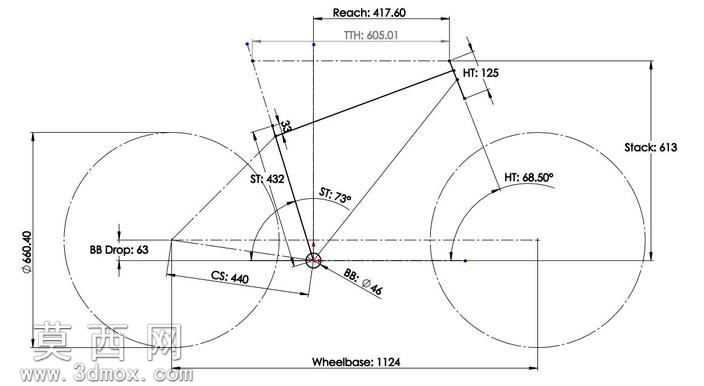

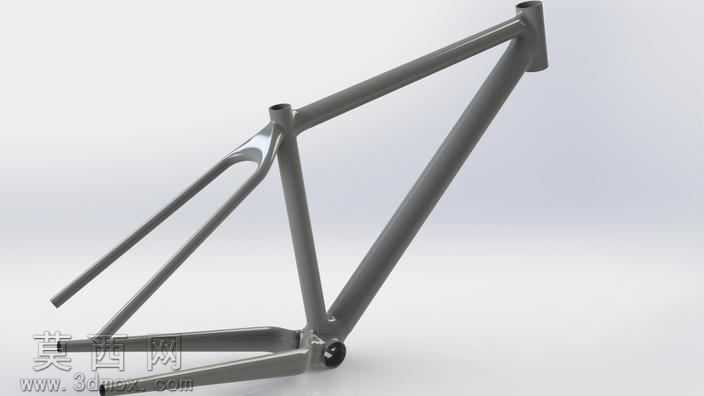

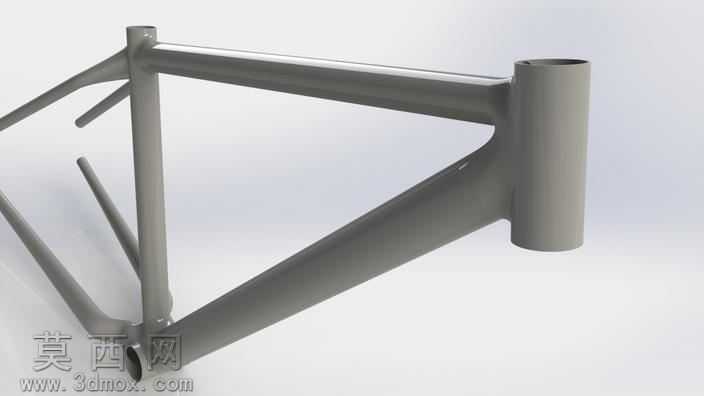

本作品为自行车车架的三维参数化建模成果，建模过程依托主流三维设计软件完成，整体遵循经典菱形车架的结构逻辑，对各管材的衔接位置、管径参数、管壁厚度进行了精准还原。建模初期先梳理自行车车架的受力逻辑，确定头管、上管、下管、座管、后上叉、后下叉六大核心构件的空间位置关系，以基准轴、基准面搭建定位骨架，确保各管材的夹角符合常规通勤自行车的几何角度，兼顾骑行时的发力传导效率与结构稳定性。建模过程中采用实体建模与曲面建模结合的方式，对管材衔接的焊道位置做了平滑过渡处理，避免生硬的直角拼接，还原真实金属车架的焊接工艺特征；头管位置预留了标准前叉舵管的装配孔径，座管位置设置了适配标准座杆的插接腔体，后叉末端预留了后轮轴的安装槽位，五通位置做了加厚处理以匹配中轴组件的安装需求，所有装配位的尺寸均参考通用自行车配件的标准规格设定，可直接用于后续的整车装配模拟。材质渲染阶段采用哑光金属材质模拟铝合金车架的表面质感，调整材质的粗糙度、反射率参数，还原金属表面细腻的磨砂肌理，同时对各管材的边缘做了微小的倒角处理，避免尖锐棱边带来的不真实感，渲染时采用柔和的侧方打光，凸显车架管材的流畅线条与结构立体感。设计过程中重点考量车架的结构合理性，通过调整上管与下管的倾斜角度优化骑行姿态，后叉的间距设置兼容常规公路轮组与山地轮组的安装需求，整体结构在保证轻量化的前提下，通过三角受力结构提升整体抗扭、抗压性能，可用于自行车结构教学、新品外观方案验证、骑行配件适配模拟等场景，模型的各特征参数均可编辑调整，方便后续根据不同的骑行场景需求修改管材规格、调整车架几何角度。
