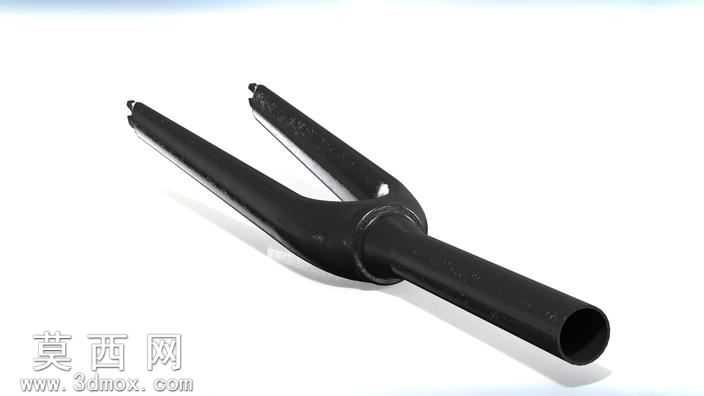

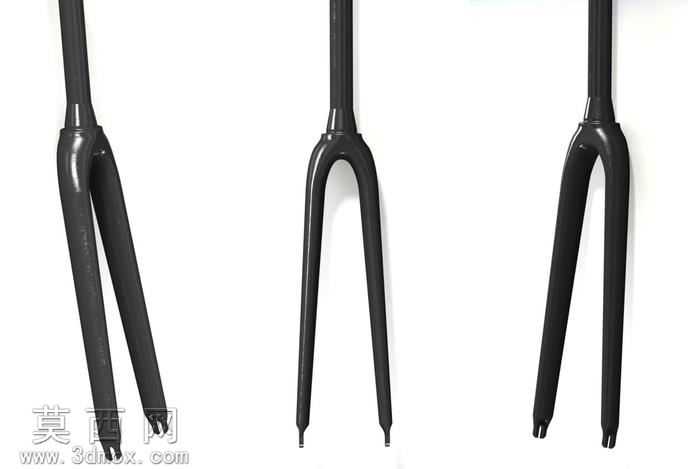

碳纤维公路自行车前叉三维结构设计

本三维模型为适配公路自行车的碳纤维材质前叉，建模过程以实际骑行部件的工程参数为核心依据，首先通过草图绘制确定整体轮廓基准：舵管部分采用标准1-1/8到1-1/2英寸的锥管转向结构，匹配主流公路车架的头管规格，建模时严格控制舵管的同轴度公差，保证与碗组装配的适配精度；叉肩区域做一体化过渡曲面处理，通过放样命令衔接舵管与两侧叉腿，曲面曲率连续无折角，既还原碳纤维模压成型的工艺特征，也避免应力集中的结构缺陷。两侧叉腿采用不对称流线型建模，对应43毫米宽的车把安装适配规格，叉腿末端的钩爪位置预留700c轮组的安装空间，100毫米的开档间距严格符合公路车花鼓的标准尺寸，同时在叉腿对应位置预留碟刹安装座的结构特征，适配现代公路车的制动系统需求。材质渲染阶段采用哑光碳纤维纹理，还原碳纤材质的编织质感与低反光特性，金属嵌件部分做哑光金属质感处理，区分不同材质的视觉表现。设计过程中充分考量碳纤维部件的成型逻辑，所有曲面均做脱模斜度处理，避免出现倒扣结构，符合碳纤维模压生产的工艺要求；整体结构做轻量化优化，在保证舵管、叉肩、叉腿衔接处结构强度的前提下，去除多余冗余结构，还原真实碳叉的轻量化设计特点。模型的装配基准完全对齐行业通用标准，可直接用于整车装配模拟、结构受力仿真，也可作为骑行配件设计的参考基准，所有特征参数均经过尺寸校验，与实际量产碳叉的工程参数保持一致，能够满足产品开发、教学演示等不同场景的使用需求。
