可参数化缩放的编织金属丝网三维设计

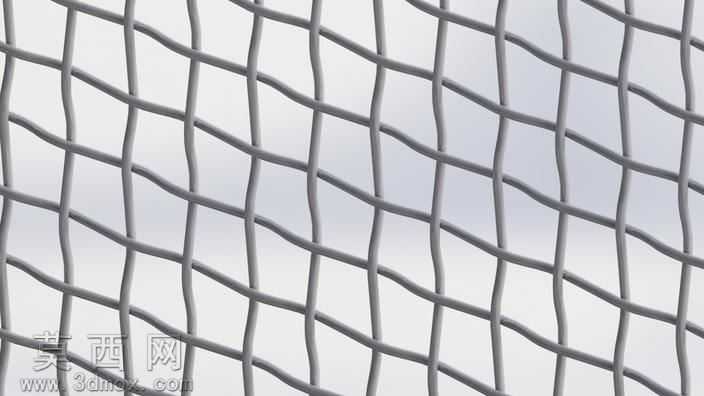

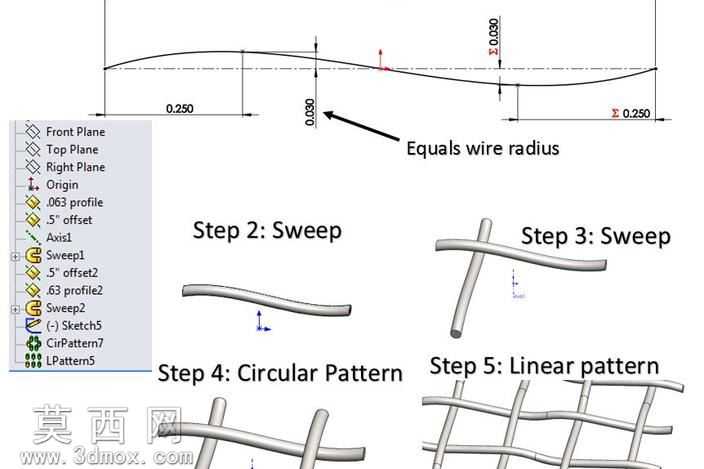

本作品为编织结构金属丝网的三维参数化设计成果，建模阶段采用SolidWorks软件完成全流程搭建，首先针对1/2×1/2规格的基础网孔单元进行参数化定义，将金属丝直径、网孔横向间距、纵向间距、编织起伏弧度均设置为可驱动变量，为后续不同网格尺寸的快速适配预留调整空间。建模过程中优先还原金属丝交错编织的真实结构，摒弃平面贴图模拟的简化方式，每根金属丝均采用扫描特征完成实体生成：先绘制单根金属丝的波浪形走向路径，精准匹配经纬丝交错时的上下压叠关系，再以圆形截面沿路径扫描生成实体，确保经纬丝接触位置的贴合度符合真实编织工艺的物理状态，避免出现实体穿模、间隙不合理的建模误差。材质设置阶段针对金属丝网的应用场景做了差异化配置，基础版本采用哑光不锈钢材质，调整金属材质的粗糙度、反射率参数，还原不锈钢丝表面经冷拔处理后的半哑光金属质感，同时预留了镀锌、低碳钢等材质的切换接口，可根据防护、过滤、筛分等不同使用场景快速替换材质属性。结构设计上重点优化了模型的可扩展性，通过全局变量关联所有网孔单元的尺寸参数，使用者仅需修改网孔尺寸、丝径的全局数值，即可自动完成整面金属丝网的尺寸更新，无需重新绘制单根丝体或重复装配操作，大幅提升不同规格丝网模型的生成效率。渲染阶段采用工作室环境光配置，通过多角度柔光照射凸显金属丝的圆柱轮廓与编织结构的立体层次，避免金属材质过强反射导致的结构细节丢失，同时在网体后方设置浅灰色渐变背景，清晰展现网孔的通透特性与编织纹理的走向规律。设计过程中充分考虑金属丝网的实际应用特性，在经纬丝交错位置预留了合理的工艺间隙，既还原真实编织网的可弯折柔性特征，也保证模型在后续装配场景中可配合固定框架、压边构件完成完整组件的装配，适配筛分设备、防护围栏、过滤装置等多种场景的建模需求，避免模型仅具备外观展示效果而无法用于实际工程装配的问题。
