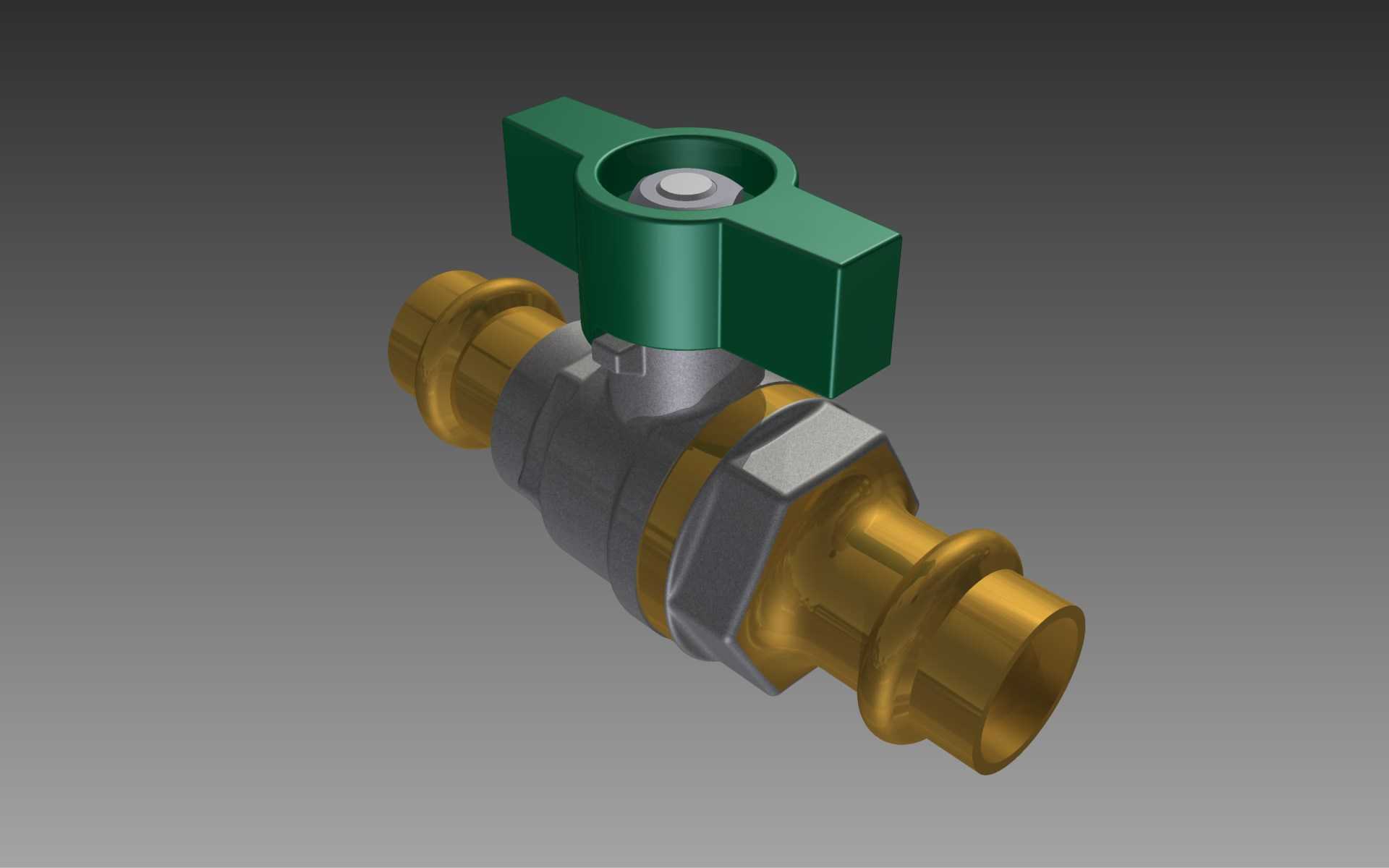

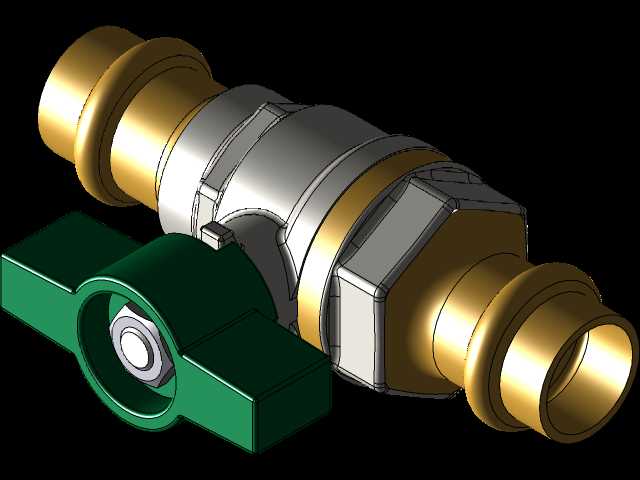

15mm压装式铜质球阀结构设计

日常民用给排水、小型家装水暖管路的通断控制场景里，小通径压装球阀的应用占比一直不低，这类阀件不需要复杂的法兰或螺纹焊接工序，依靠压装结构就能和对应规格的软管、紫铜管实现可靠密封连接，安装效率比传统螺纹阀高出不少，尤其适合家装水路改造、小型净水设备接驳、户内采暖支路管控这类对安装空间、施工效率有要求的场景。这款15mm通径的压装球阀，在结构设计上优先考虑了民用场景的操作便利性与长期使用的可靠性，阀体两端采用快插压装结构，安装时仅需将处理好管口的管材插入阀端接口，通过配套压接工具挤压接口处的铜质箍圈，就能让接口内壁的密封胶圈与管材外壁紧密贴合，同时箍圈的形变结构会牢牢咬合管材外壁，避免管路带压时出现脱管、渗漏问题。操作端采用蝶形手柄设计，相比传统的一字手柄，蝶形结构的受力力臂更短，不需要太大的操作力矩就能完成90度的开关动作，即使是安装在橱柜下方、管道井这类狭窄空间里，用户也能轻松完成管路通断操作，手柄表面做了防滑的棱角处理，沾有水渍时也不会出现打滑脱手的问题。阀体内部的密封结构采用浮动球设计，球体与两侧的阀座密封面紧密贴合，在管路公称压力范围内，不管是正向通水还是反向承压，都能保证可靠的密封效果，不会出现内漏问题；球体采用抛光铜质基材，表面粗糙度控制在较低水平，长期使用也不容易结垢卡涩，即使是间歇性通水的管路，也不会因为水垢堆积导致阀门无法正常开关。从安装边界来看，这款球阀的整体轴向尺寸控制得比较紧凑，两端压装接口的外径统一，安装时不需要为阀件预留过多的轴向操作空间，手柄的旋转半径也做了优化，当阀门安装在多管路并排排布的场景里，相邻管路的间距只要满足最小安装间隙，就不会出现手柄转动时和旁边管路干涉的问题。阀件的过流通道采用全通径设计，球体内部的通道直径和管路通径保持一致，通水时的流阻损失非常小，不会因为加装阀门导致管路供水流量出现明显衰减，这一点在户内自来水供水、小型采暖循环管路里尤为重要，能有效降低循环泵的工作负载，减少供水端的压力损失。在材质搭配上，与水接触的阀体、接口、球体部分都采用铜质基材，耐腐蚀性满足民用生活用水的使用要求，不会因为长期浸水出现锈蚀污染水质的问题，手柄部分采用高强度工程塑料材质，机械强度足够承受日常操作的力矩，同时也不会因为长期处于潮湿环境出现锈蚀掉漆的问题，整体的材质搭配兼顾了使用寿命与制造成本，非常适合大批量应用在家装水暖、小型设备管路配套的场景里。
