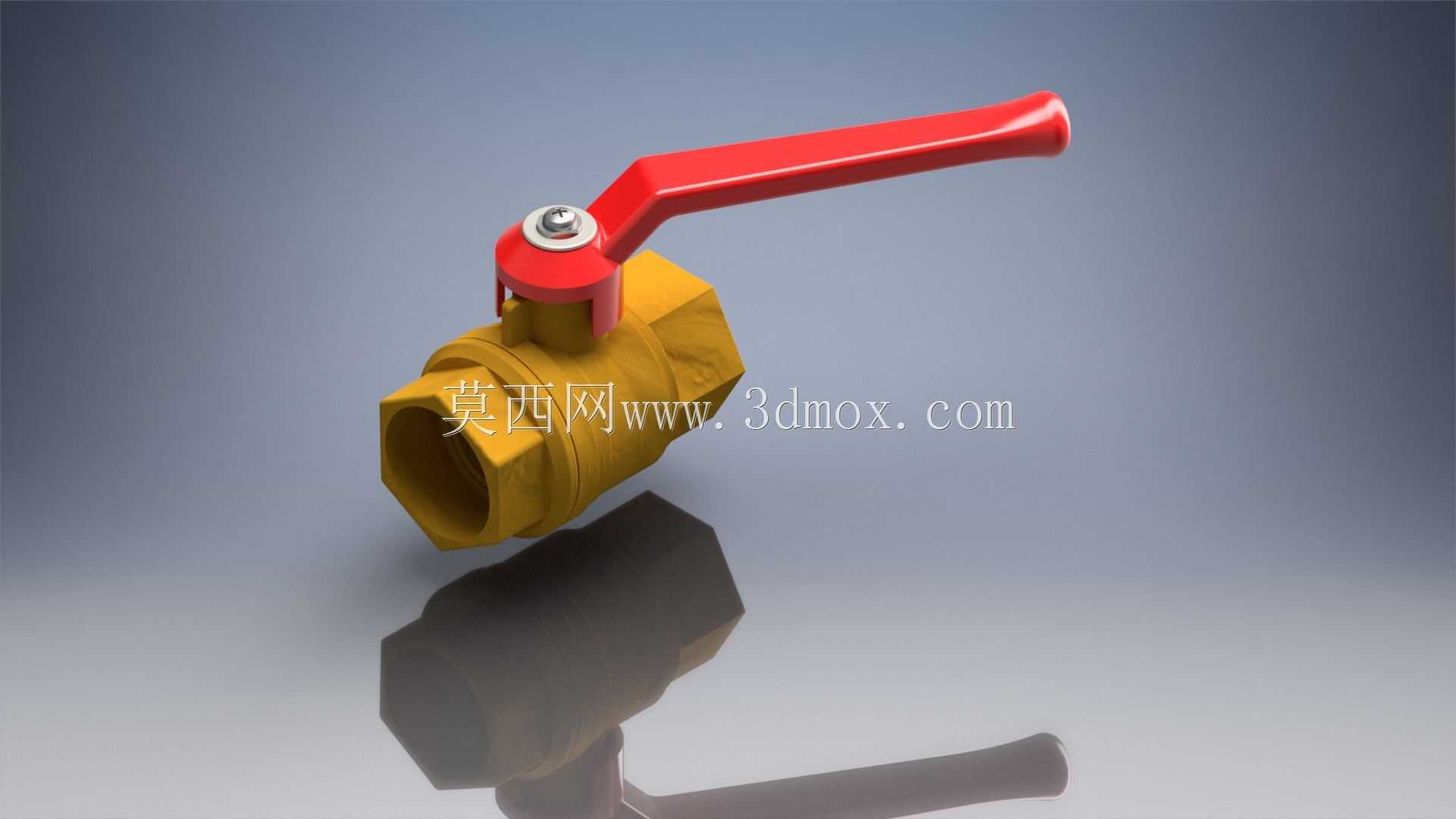

内螺纹连接黄铜手柄式球阀结构

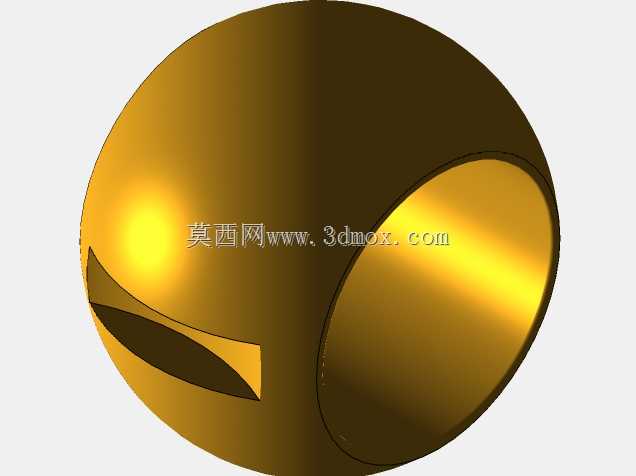

日常民用给排水、小型气动回路、低压燃油输送这类场景里，这类手动球阀的出镜率极高，和闸阀、截止阀相比，它的启闭行程极短，手柄扳动90度即可完成全开或全关操作，操作人员不需要反复旋转手轮，在需要快速切断介质通路的工位上，能大幅降低操作耗时，也能避免因阀门半开半闭导致的密封面冲蚀问题。从结构设计来看，这款球阀采用一体式黄铜锻压阀体，两端为内螺纹连接接口，适配常规低压流体输送用镀锌钢管、紫铜管的螺纹连接标准，安装时不需要额外焊接法兰，只需要在管螺纹处缠绕密封生料带即可完成装配，适合小通径管路的快速布设场景。阀体内部的球体为通孔式设计，全开状态下流道和管路通径完全对齐，介质流经时的阻力损失极小，不会出现明显的压降，也不容易积存介质残渣，在输送清水、压缩空气、无强腐蚀性的轻质油品时，长期使用也不容易出现流道堵塞问题。密封结构上，球体两侧采用聚四氟乙烯阀座，依靠阀体装配时的预紧力贴合球面，手柄转动时带动阀杆驱动球体旋转，阀杆处设置有填料密封结构，避免介质从阀杆配合间隙渗漏，顶部的压紧螺母可以在长期使用出现微渗时，适当调整压紧力补偿密封磨损，不需要整体拆解阀门。手柄采用红色冲压钢板包覆绝缘塑层，一方面醒目的红色可以让运维人员快速识别阀门位置，另一方面塑层可以在输送低温或轻微高温介质时，避免操作人员直接接触金属阀杆造成冻伤或烫伤，手柄的长度经过力矩匹配，普通人不需要借助额外工具即可完成启闭操作，同时在全开和全关位置设置有限位结构，避免扳动角度不到位导致的内漏问题。安装边界上，这类阀门需要预留足够的手柄转动空间，安装前要确认管路内的介质压力、温度符合阀体的额定参数，螺纹连接时要控制拧紧力矩，避免黄铜阀体受力过大出现螺纹开裂，同时要注意阀体上标注的介质流向，虽然球阀双向都可以密封，但顺着流向安装可以降低阀座的长期冲蚀速率，延长使用寿命。在设备配套层面，这类小型球阀常作为小型空压机、家用供水系统、机床冷却回路的支路切断阀使用，日常维护只需要定期检查阀杆处的密封情况，不需要频繁拆解内部结构，整体可靠性远高于同通径的旋塞阀，成本也远低于不锈钢球阀，是低压小通径流体回路里性价比极高的截流元件。建模过程中要重点关注球体和阀座的配合公差，螺纹接口的尺寸要符合管螺纹标准，阀杆和球体的连接槽要做应力释放处理，避免频繁扳动手柄时出现连接部位断裂，手柄的转动角度要严格限制在90度范围内，和实际产品的限位结构保持一致，确保模型用于装配仿真时可以准确模拟实际的启闭动作。
