3/4英寸聚丙烯内螺纹球阀结构

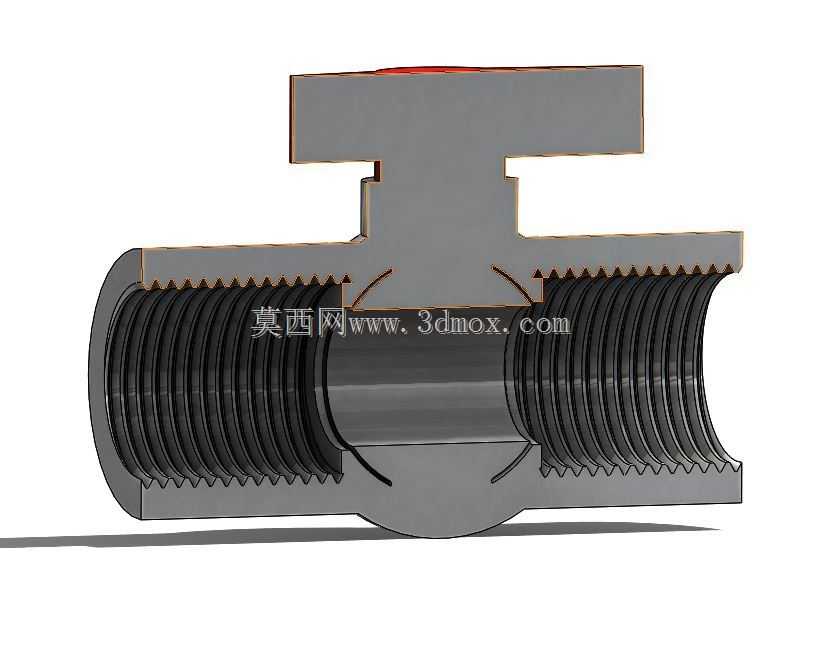

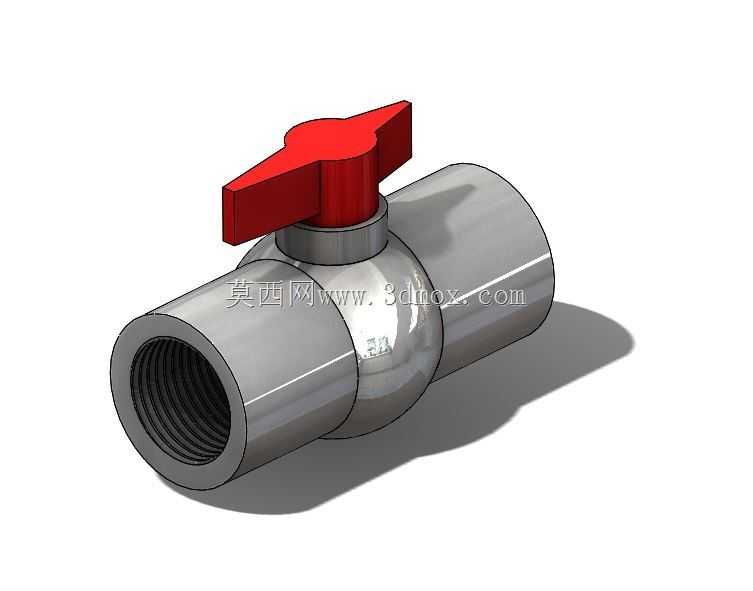

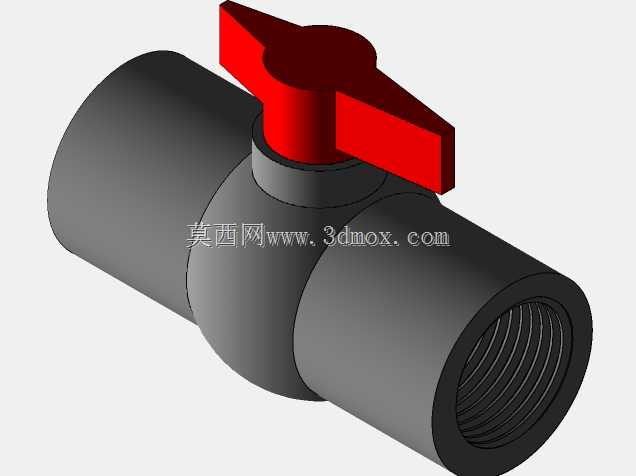

这款内螺纹球阀主要适配公称通径3/4英寸的低压流体输送管路，在民用给排水、小型化工药剂输送、家装净水系统、农用灌溉支管等场景中应用广泛，核心作用是通过手柄旋转实现管路通路的截断与导通，相比闸阀、截止阀，它的流阻更小，全开状态下介质流通几乎无额外压损，适合对管路压力损失敏感的低压输送场景。从结构设计来看，阀体采用聚丙烯材质一体注塑成型的思路，两端直接加工出标准内螺纹接口，无需额外配置转接头就能直接拧入同规格的外螺纹管路，安装时仅需在螺纹处缠绕生料带做好密封即可，大幅降低现场安装的配件成本与操作难度。中间的球体采用全包覆式密封结构，密封件直接嵌在阀体内腔与球体接触的位置，转动手柄时，球体上的通孔与管路通路对齐即为全开，旋转90度后通孔垂直于管路即为全关，操作行程短，开关状态可以通过手柄方向直接判断，日常巡检时无需额外做开关标识就能快速识别阀门状态。设计过程中特意将手柄做了加宽蝶形结构，即使操作人员佩戴劳保手套也能轻松施力转动，不会出现打滑问题，手柄与阀杆的连接采用防脱卡扣结构，避免频繁开关后手柄从阀杆上脱落。安装边界方面，这款球阀的整体轴向长度适配常规3/4英寸管路的安装间距，阀体最大外径小于同通径金属球阀的尺寸，在管路排布密集、安装空间局促的场景下也能顺利布置，两端内螺纹的有效牙数符合通用管螺纹标准，拧紧后不会出现螺纹啮合不足导致的泄漏问题。从功能特性上看，聚丙烯材质的阀体耐弱酸弱碱腐蚀，相比金属球阀重量更轻，不会在长期使用后出现锈蚀污染介质的问题，适合输送饮用水、常规腐蚀性弱的化工液体等介质，球体的密封面经过抛光处理，开关过程中摩擦阻力小，长期使用也不会出现密封面磨损导致的内漏问题。建模过程中还原了阀杆与阀体之间的密封结构，手柄的转动角度限位也做了准确还原，能直观展示阀门从全开到全关的整个动作过程，方便结构设计人员在做管路排布时直接调用，核对安装空间与接口匹配度，也能作为阀门选型时的结构参考，直观了解这款塑料球阀的外形尺寸与操作空间需求。
