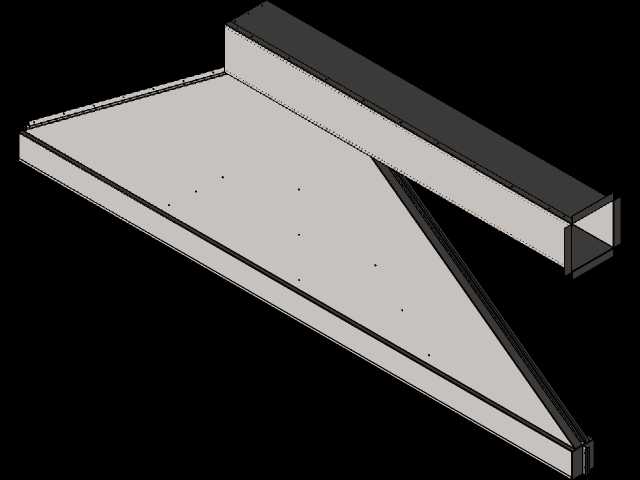

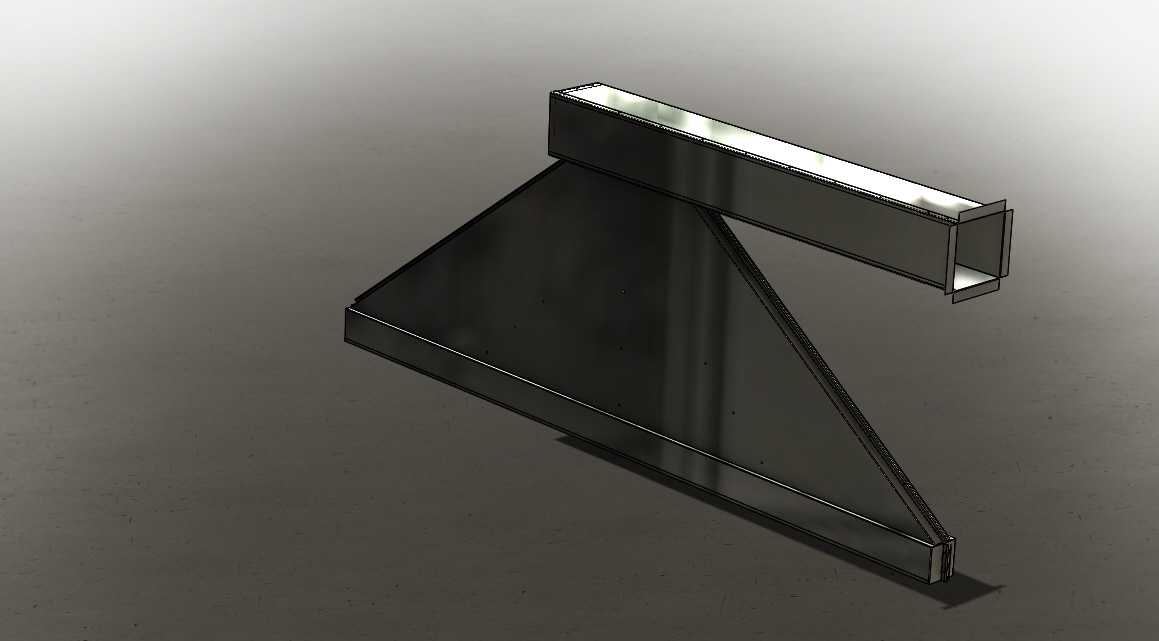

90度折弯吸收式排气管钣金结构件

这款90度转向的吸收式排气管构件，主要应用在工业车间局部排风、设备尾气导出、商用厨房排烟支管等需要直角转向引流的通风场景中，核心作用是在有限安装空间内完成气流的90度转向输送，同时依托三角加强结构降低风道振动带来的焊缝开裂风险，适配需要吸收气流脉动、降低管路共振的排风系统。

从实际使用场景来看，这类构件常对接矩形截面的主排风管道，安装时需要提前核对现场的安装边界：构件主管截面尺寸为170x170mm，直管段总长度为1400mm，转向端适配2230x90mm的接口规格，安装前需要预留出三角加强筋的侧向安装空间，避免和周边管线、设备支架产生干涉。构件采用1mm厚度的不锈钢板材加工，折弯处的弯曲半径控制在0.8mm，加工时适配数控折弯设备的成型参数，能保证折弯处无开裂、无明显褶皱，成型后截面尺寸公差控制在钣金加工的常规允许范围内，对接法兰时无需额外修配即可完成装配。

设计层面没有采用常规直角弯头的拼接结构，而是将转向段做成斜三角的导流过渡结构，这种结构一方面能降低气流转向时的局部阻力，减少排风系统的压损，另一方面三角结构本身具备更好的结构刚性，相比普通直角拼接的弯头，在长期受气流脉动、设备振动影响的工况下，焊缝处的应力集中更小，能有效延长构件的使用寿命。构件上预留的平面安装孔位，可直接和同截面的矩形风管通过法兰、拉铆或者焊接的方式连接，安装时无需额外制作转接件，能减少现场施工的工作量。

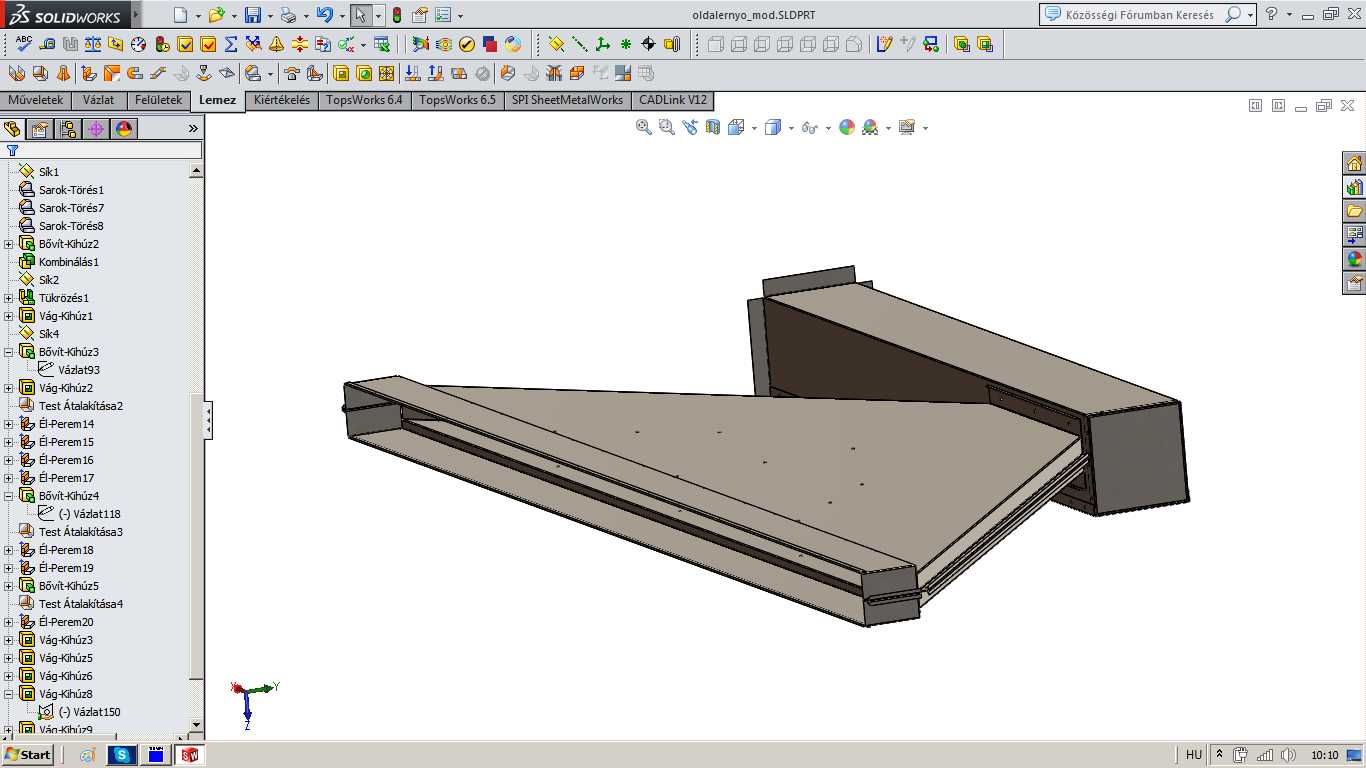

建模过程中严格遵循钣金加工的工艺逻辑，所有折弯边都预留了合理的工艺缺口，避免折弯时出现材料挤皱的问题，三角加强段的板材拼接处都做了贴合工艺的止口设计，能保证焊接或者咬口连接时的装配精度，减少拼接缝隙带来的漏风问题。这类构件在实际选型时，需要根据系统的排风风速、输送介质的温度、现场安装空间的限制来核对尺寸，尤其是转向段的斜向延伸长度，要提前和现场管线排布做碰撞校验，避免安装时出现空间不足的问题。对于有防腐要求的使用场景，还可以在板材表面做喷塑、镀锌处理，提升构件在潮湿、有弱腐蚀气体环境下的使用寿命。
