汽车发动机点火系统火花塞结构设计

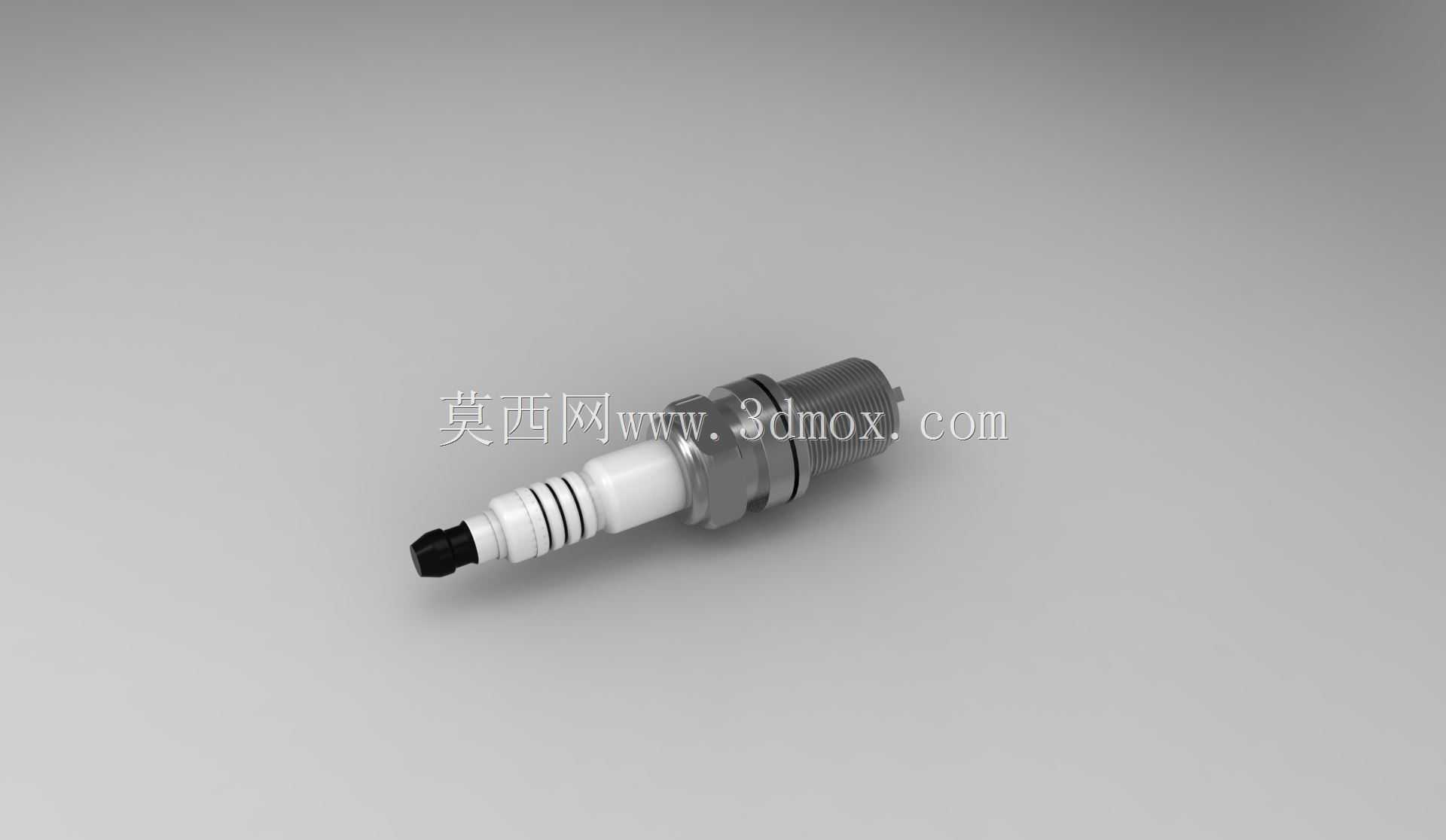

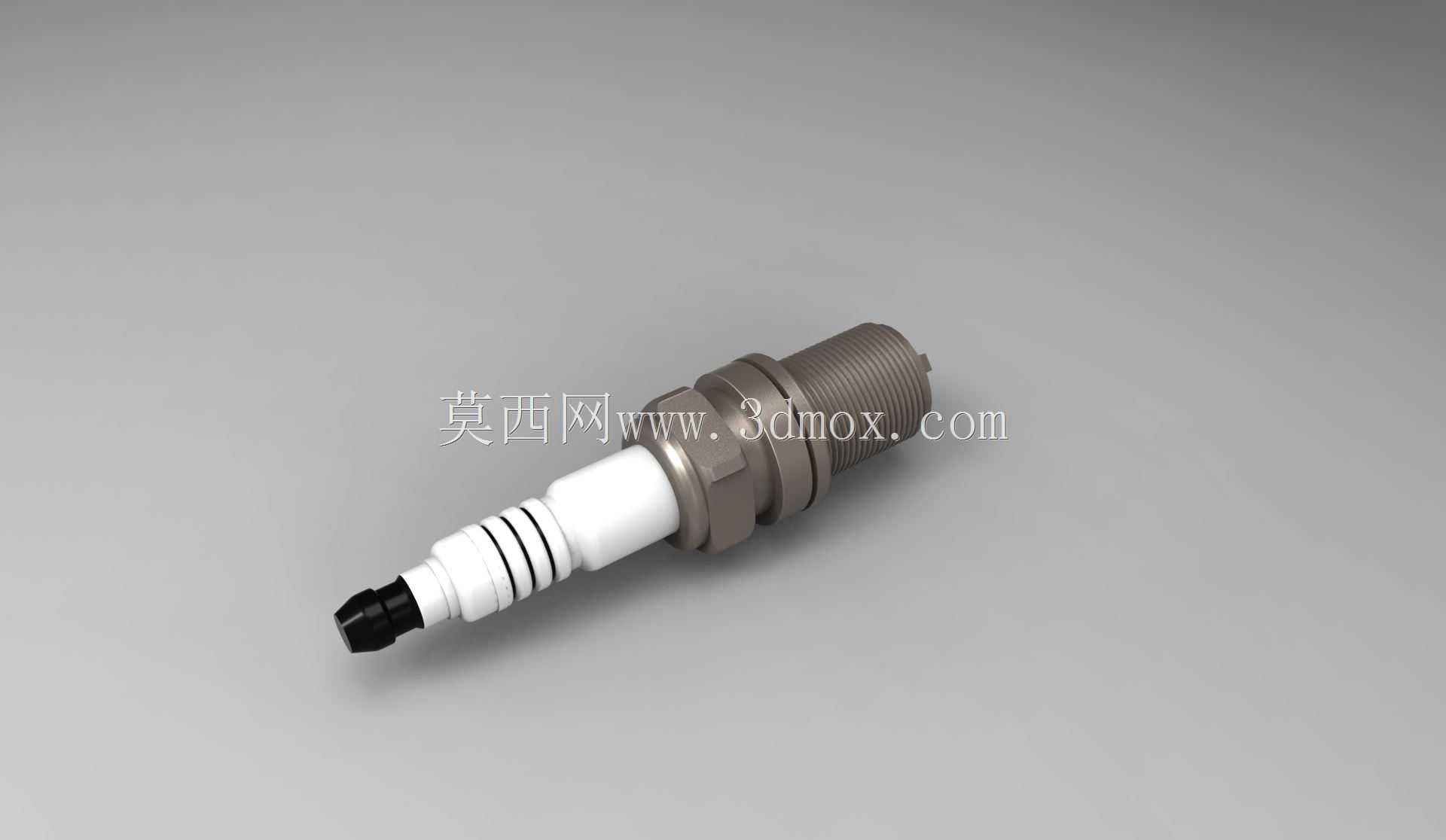

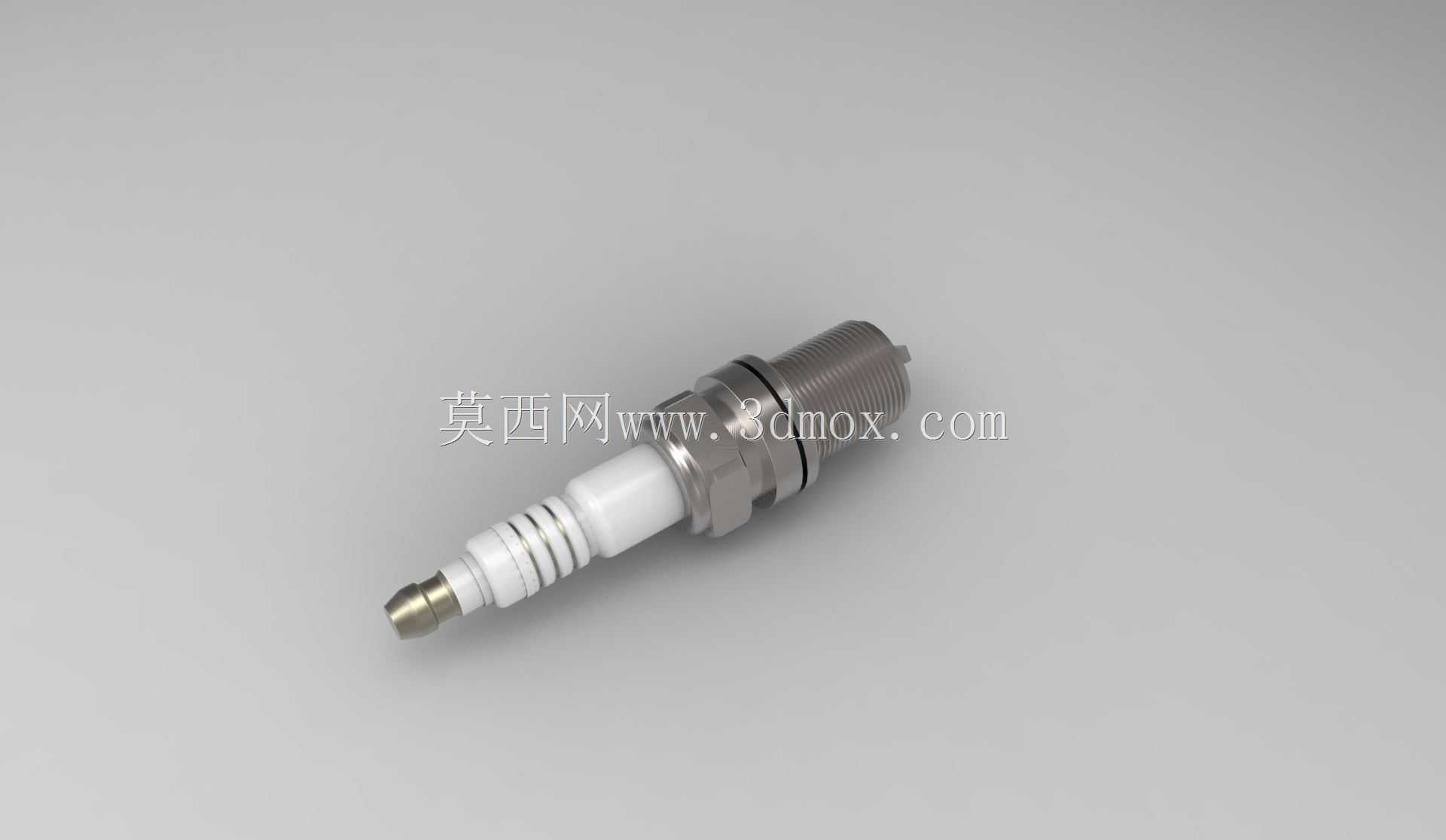

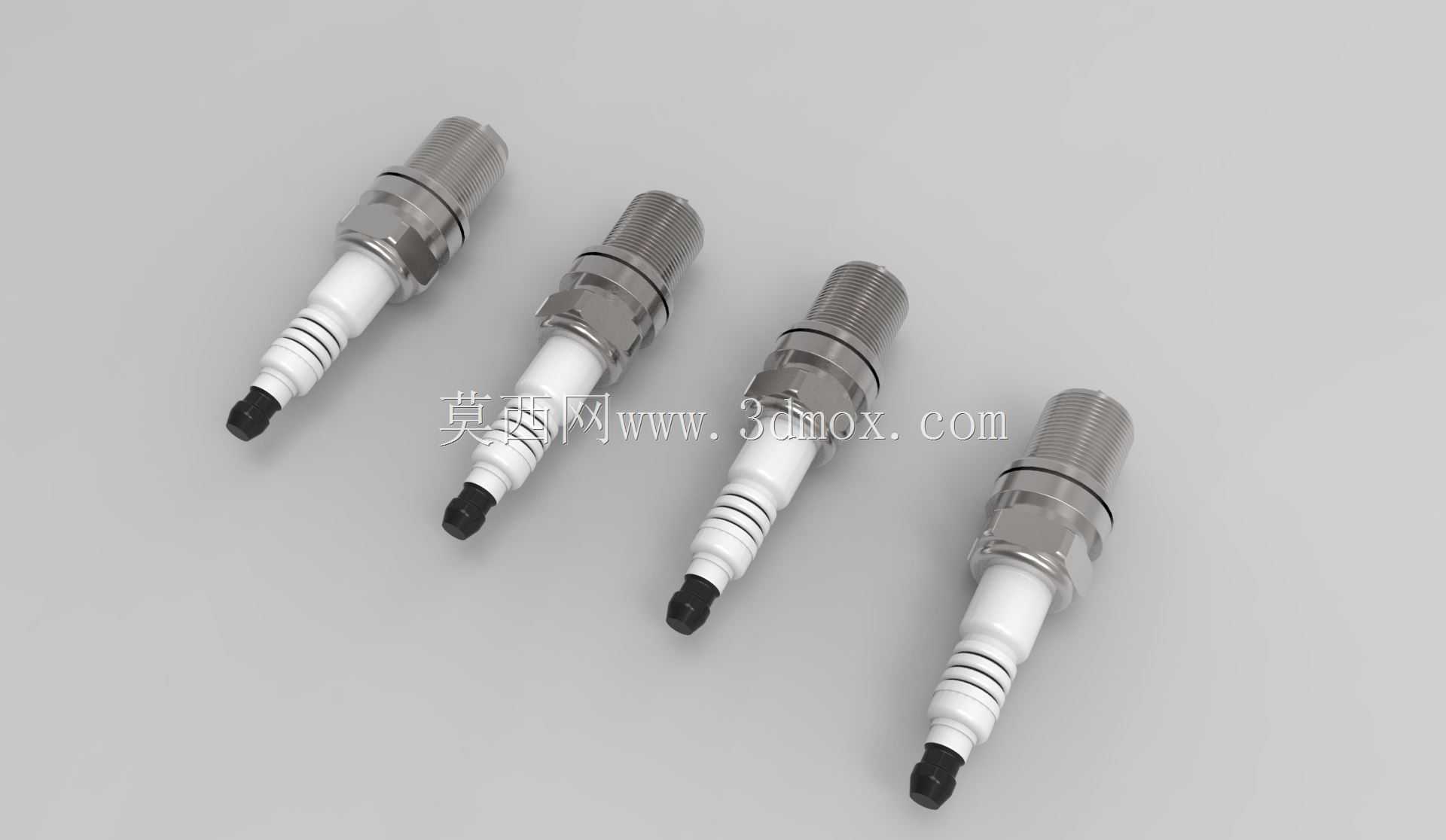

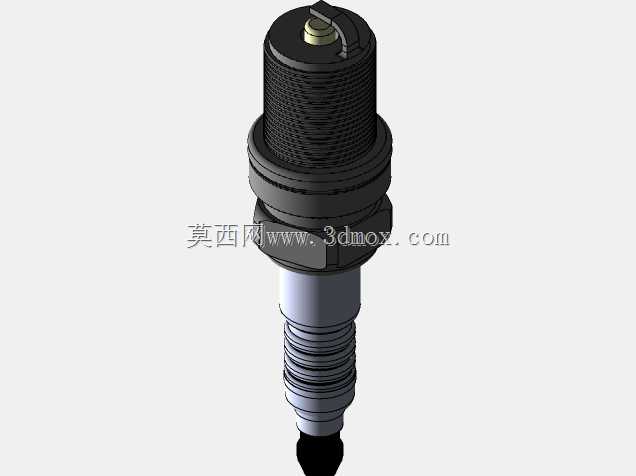

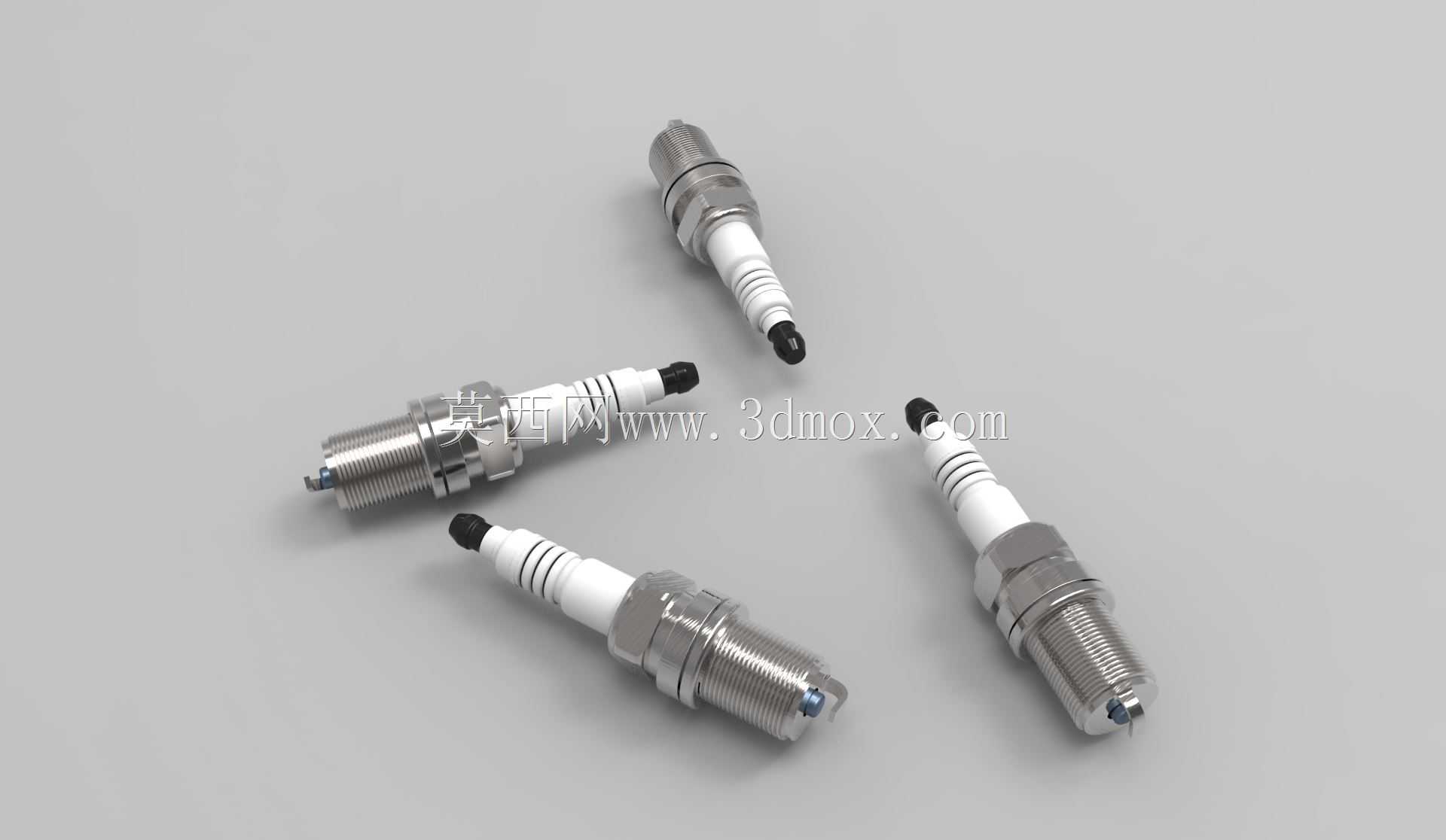

在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率的核心执行部件，这套三维结构完整还原了量产车用火花塞的全部装配细节，覆盖从接线螺母到中心电极的全层级结构，可直接用于点火系统匹配验证、教学演示或周边部件的干涉检查建模。从实际装车场景来看，这类火花塞主要适配排量1.0L-2.5L的自然吸气及小排量增压汽油机，覆盖乘用轿车、SUV、轻型货运车辆的多数主流动力配置，安装位置位于气缸盖的燃烧室顶部，侧电极直接暴露在缸内高温高压燃气环境中，工作时需要承受瞬时2500℃以上的燃气冲击、5MPa以上的爆发压力，同时还要耐受上万伏的点火电压冲击，因此结构设计上的每一处细节都对应明确的工程需求。建模过程中优先还原了安装边界的关键尺寸：螺纹部分采用车用火花塞通用的M14×1.25公制细牙螺纹，配套的六角拧紧对边尺寸为16mm，可匹配标准火花塞套筒的作业空间，螺纹旋合长度设计为19mm，对应多数铝制气缸盖的安装孔深度，避免旋入过长触碰活塞顶部、或旋入过短导致密封不严漏气的问题；密封垫圈采用叠层金属结构，建模时还原了其受压后的形变预留空间，可保证安装后燃烧室与外界的气密性，防止高温燃气泄漏损坏点火线圈。产品的功能结构分层清晰：上部的金属接线螺母用于连接点火线圈的高压输出端，中部的氧化铝陶瓷绝缘件采用多道伞棱结构设计，建模时保留了伞棱的凸起弧度，该结构可增加表面爬电距离，避免高湿环境下出现高压沿面闪络的问题，陶瓷件与金属壳体的滚压连接部位还原了收口压装的细节，保证内部填充的导电密封剂不会在高温下泄漏；内部的中心电极采用镍基合金包覆铜芯的结构，建模时区分了内外层材质的分界，铜芯的高导热特性可快速将电极头部的热量传递到缸盖水套，避免电极过热导致早燃，侧电极采用折弯焊接结构，与中心电极的点火间隙设定为0.8mm，匹配常规行车电脑的点火能量输出，保证不同工况下都能可靠击穿混合气形成火核。从设计思路来看，这套模型没有做多余的外观简化，金属壳体的滚花防滑纹路、陶瓷件表面的釉面层质感、电极端部的微小倒角都做了还原，既可以用于虚拟装配时的干涉检查，确认火花塞安装后与气门、活塞顶部的安全距离，也可用于维修教学的结构拆解演示，帮助从业者理解不同部位的功能作用；建模时预留了参数调整接口，可根据不同热值的产品需求调整陶瓷件的导热长度、电极的突出高度，快速衍生出适配不同功率发动机的衍生型号，无需重新搭建基础结构。
