复古辐条式双轮组带配置器结构设计

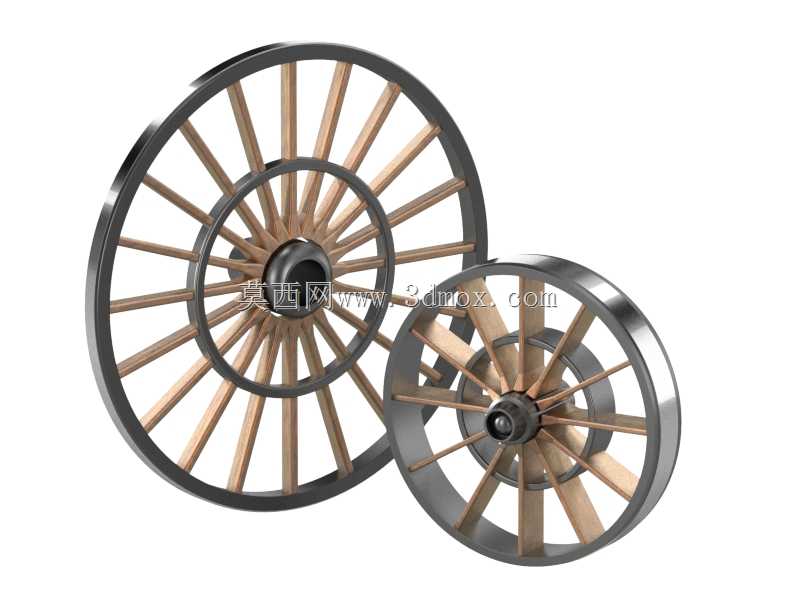

这类辐条式轮组结构，常见于仿古观光车辆、复古马车复刻、影视道具特种车辆以及部分低速重载的非道路行走设备中，和常规冲压焊接轮辋不同，木质辐条搭配金属轮缘的结构，既保留了复古外观的视觉质感，也能在低速工况下通过辐条的分散受力实现可靠的载荷传递。设计时首先要明确轮组的安装边界，轮轴的配合孔径、轮辐的分布角度、轮缘的踏面宽度都需要和配套的行走架、轴系部件做匹配校验，避免出现安装干涉或者受力偏载的问题。

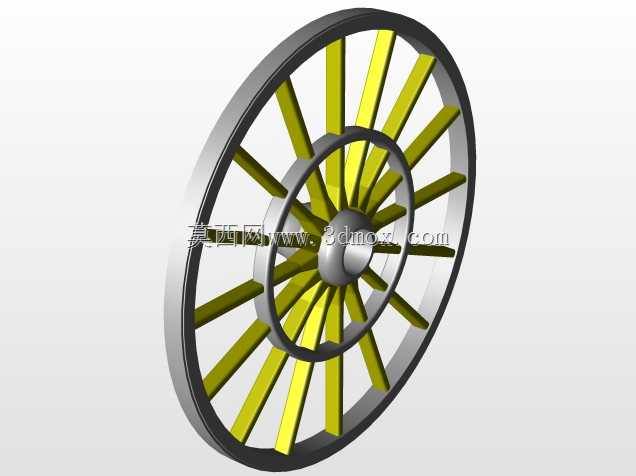

从功能特性来看，这套轮组配置器的核心作用是实现不同尺寸规格轮组的快速参数调整，设计人员不需要重复绘制基础轮辐、轮辋、轮毂的特征，只需要修改对应参数就能生成不同直径、不同辐条数量、不同轮缘厚度的轮组模型，大幅提升同系列产品的改型设计效率。轮组的受力路径设计上，轮毂位置是核心承载区，和轮轴配合的轴孔需要做公差匹配设计，辐条采用均匀放射状排布，每根辐条的两端分别和轮毂、轮辋做嵌入式定位，金属轮缘则包裹在木质辐条的外侧，既承担和地面接触的磨损消耗，也能通过金属的结构强度约束辐条的外张变形，避免长期受力后辐条松散脱出。

实际应用场景中，这类轮组不会用于高速行驶的机动车辆，大多匹配时速不超过15km的低速载具，比如景区的观光马车、庄园内的运输拖车、主题乐园的巡游车辆，还有部分复古风格的非机动车也会采用类似结构。设计过程中需要重点校核辐条的压溃强度，因为木质辐条的受力方向以轴向压力为主，每根辐条的横截面积、排布角度都要根据额定载荷做计算，确保单根辐条失效后剩余结构仍能支撑短时应急移动。轮缘的金属部分通常采用耐磨钢材或者铸铝材质，踏面可以根据使用场景做光滑面或者带防滑槽的设计，如果是配套轨道行走的场景，还需要调整轮缘的内侧凸缘尺寸，匹配对应轨道的轨距和导向间隙。

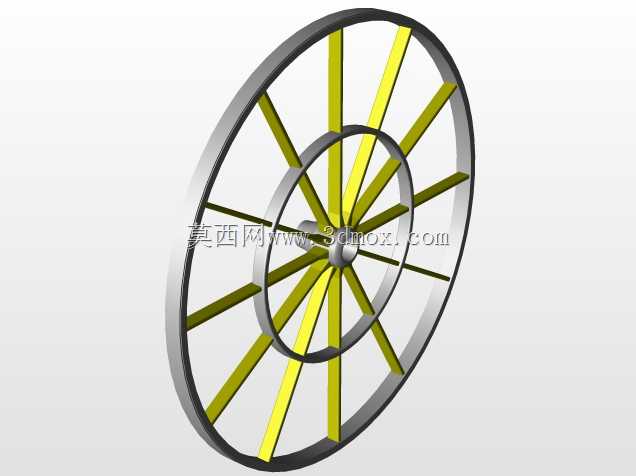

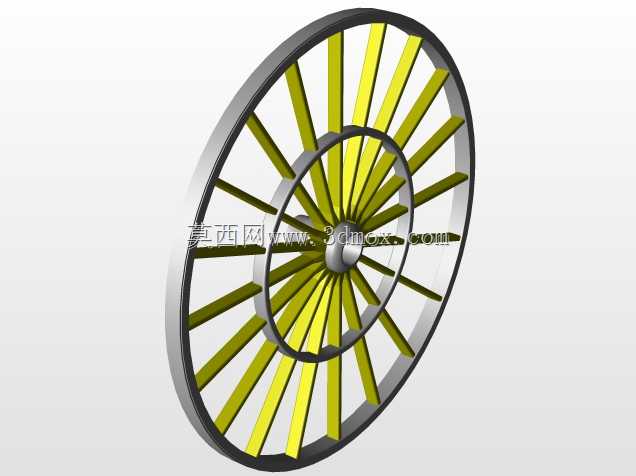

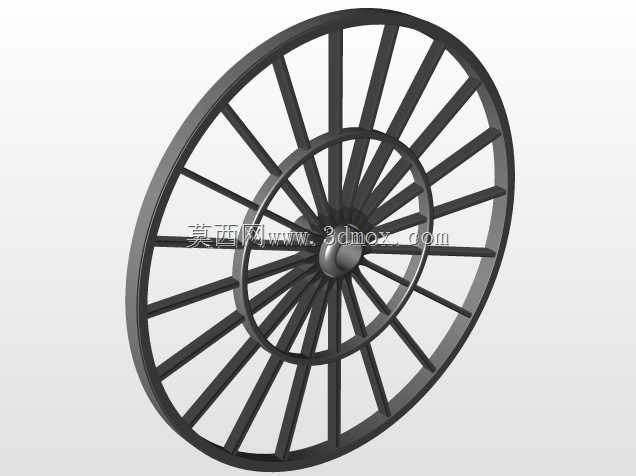

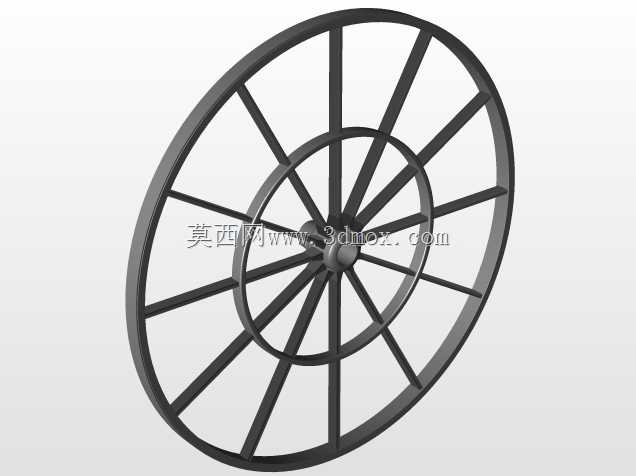

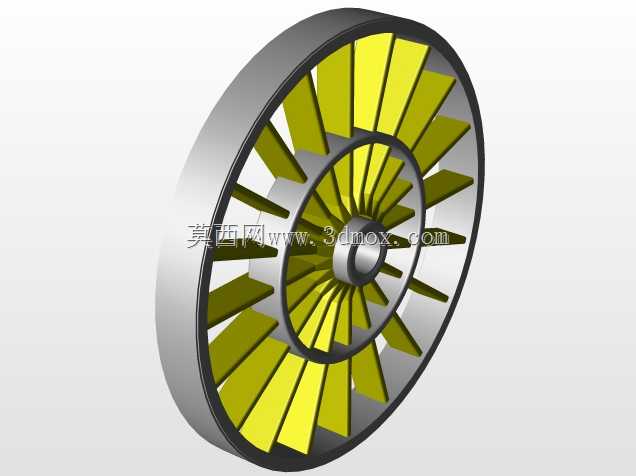

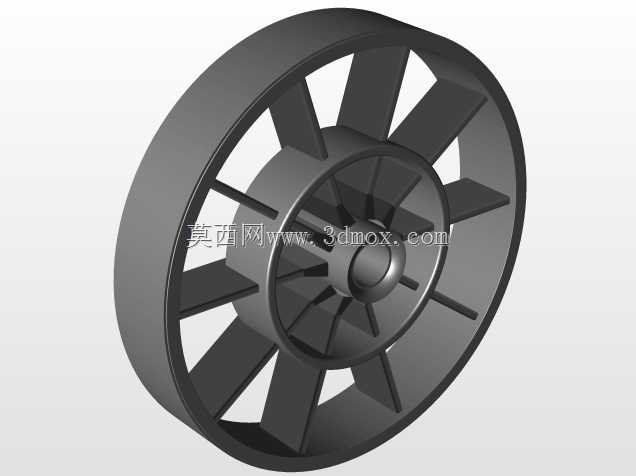

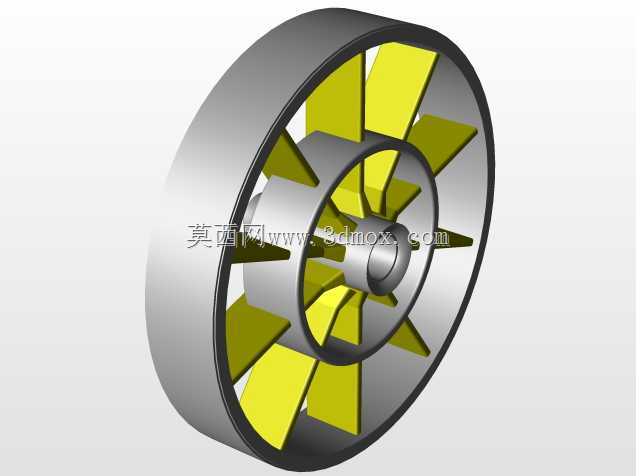

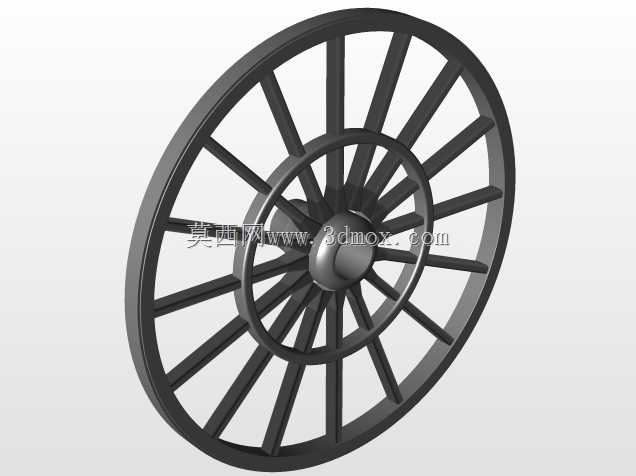

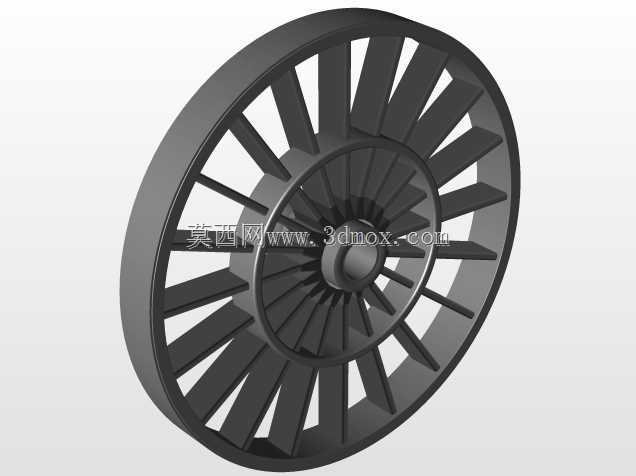

配置器的参数逻辑上，把轮组拆分成轮毂、辐条、轮辋、轴孔四个独立的可编辑模块，轮毂的直径、长度可以根据轴系的安装尺寸调整，辐条的数量、截面尺寸、长度随轮径参数自动关联更新，轮辋的宽度、厚度、踏面弧度也能根据使用场景做参数化驱动，不需要逐个修改草图特征，对于需要做同系列多规格轮组选型的设计人员来说，能省去大量重复建模的时间，也能避免手动改尺寸时出现的特征报错、配合错位问题。安装边界方面，轮毂两端的轴伸长度、键槽尺寸都预留了标准参数接口，可以直接和通用的圆轴、带键槽的传动部件做配合，轮组的整体宽度控制在常规行走架的安装间距范围内，不需要额外调整架体的开档尺寸就能直接适配。
