汽车传动系统变速箱端盖铸件结构设计

这款变速箱端盖作为传动系统壳体的核心密封承载构件，主要适配乘用车辆手动及自动变速箱的端部封装场景，日常工况下需要同时承担密封防护、轴承定位、附件安装支座三类核心功能，是变速箱总成装配过程中不可或缺的结构件。从实际装车场景来看，该端盖安装于变速箱壳体的动力输出侧端面，外侧直接暴露在底盘行驶环境中，需要抵御行车过程中的泥水飞溅、碎石冲击以及温差带来的形变影响，内侧则与变速箱腔体内的润滑油直接接触，需要保证结合面的密封性能，避免润滑油渗漏，同时为输出轴端部的支撑轴承提供精准的定位止口，保证轴系运转过程中的同轴度公差。

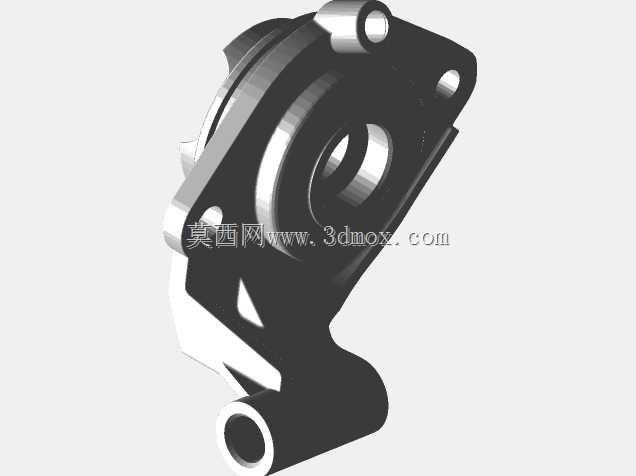

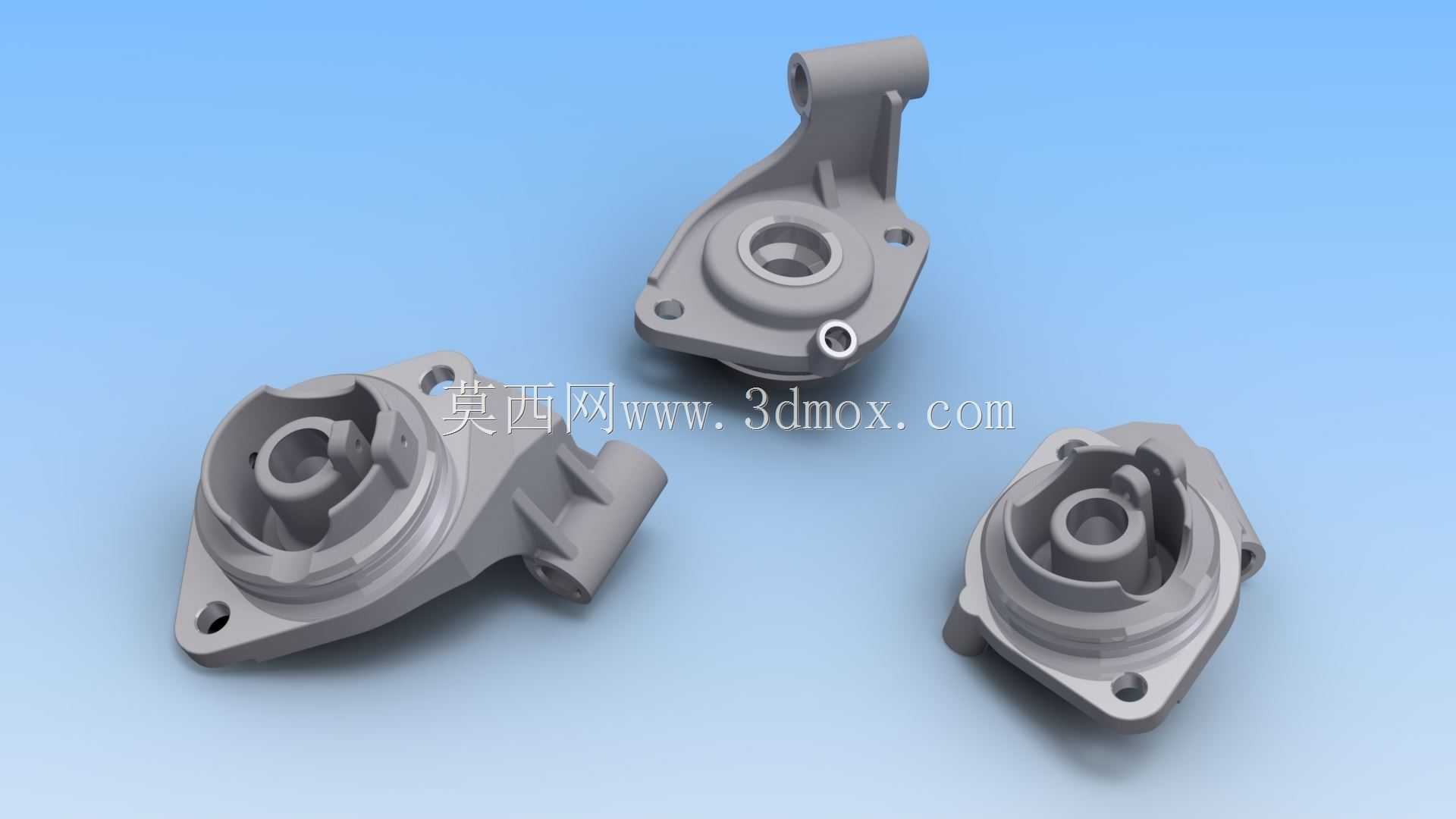

设计过程中首先围绕安装边界做了适配，端盖整体采用不规则的异形轮廓，三个带安装孔的凸耳沿壳体结合面周向分布，孔位与变速箱壳体上的预装螺纹孔完全对应，安装时无需额外调整即可实现快速对位，凸耳位置做了局部加厚处理，避免螺栓拧紧时产生应力集中导致铸件开裂。端盖中心的轴承座孔采用阶梯式结构，不同直径的台阶分别对应轴承外圈定位、油封安装的功能需求，孔壁的粗糙度要求控制在Ra1.6以内，保证轴承压装后的配合精度，油封安装位预留了环形卡槽，可直接卡装标准尺寸的橡胶油封，无需额外设计密封压盖。

考虑到铸件的量产工艺性，整个端盖的壁厚做了均匀化处理，主体壁厚控制在4mm左右，局部承载位置的加厚区域采用渐变过渡结构，避免铸造过程中出现缩孔、冷隔等缺陷，所有转角位置都设置了R2-R3的铸造圆角，既可以减少应力集中，也能提升金属液充型时的流动性。端盖侧面延伸出的凸台结构用于安装换挡机构的定位销轴，凸台的位置度公差控制在0.1mm以内，保证换挡机构装配后的动作精度，凸台上的销轴孔采用直接铸出底孔后再精加工的工艺方案，减少后续机加工的切削量，提升生产效率。

从实际使用的性能维度看，该端盖的密封面采用平面加工工艺，平面度公差控制在0.05mm以内，装配时配合密封垫片即可实现可靠密封，在-40℃到120℃的工作温度区间内，铸件的形变量不会超过密封允许的公差范围，不会出现渗漏问题。端盖外侧的非加工面保留铸造后的自然肌理，做了喷丸处理提升表面抗腐蚀能力，加工面则做了防锈油涂覆，避免存储运输过程中出现锈蚀。整个结构在设计时充分考虑了装配、加工、使用全流程的需求，没有冗余的结构设计，在满足所有功能要求的前提下尽可能控制了铸件重量，符合汽车零部件轻量化的设计方向，同时兼顾了量产时的工艺可行性，能够适配高压铸造的批量生产要求，机加工工序仅需要完成安装孔、轴承孔、密封面的加工，工序简单，加工成本可控。
