双轴拖挂式旅居方舱结构设计

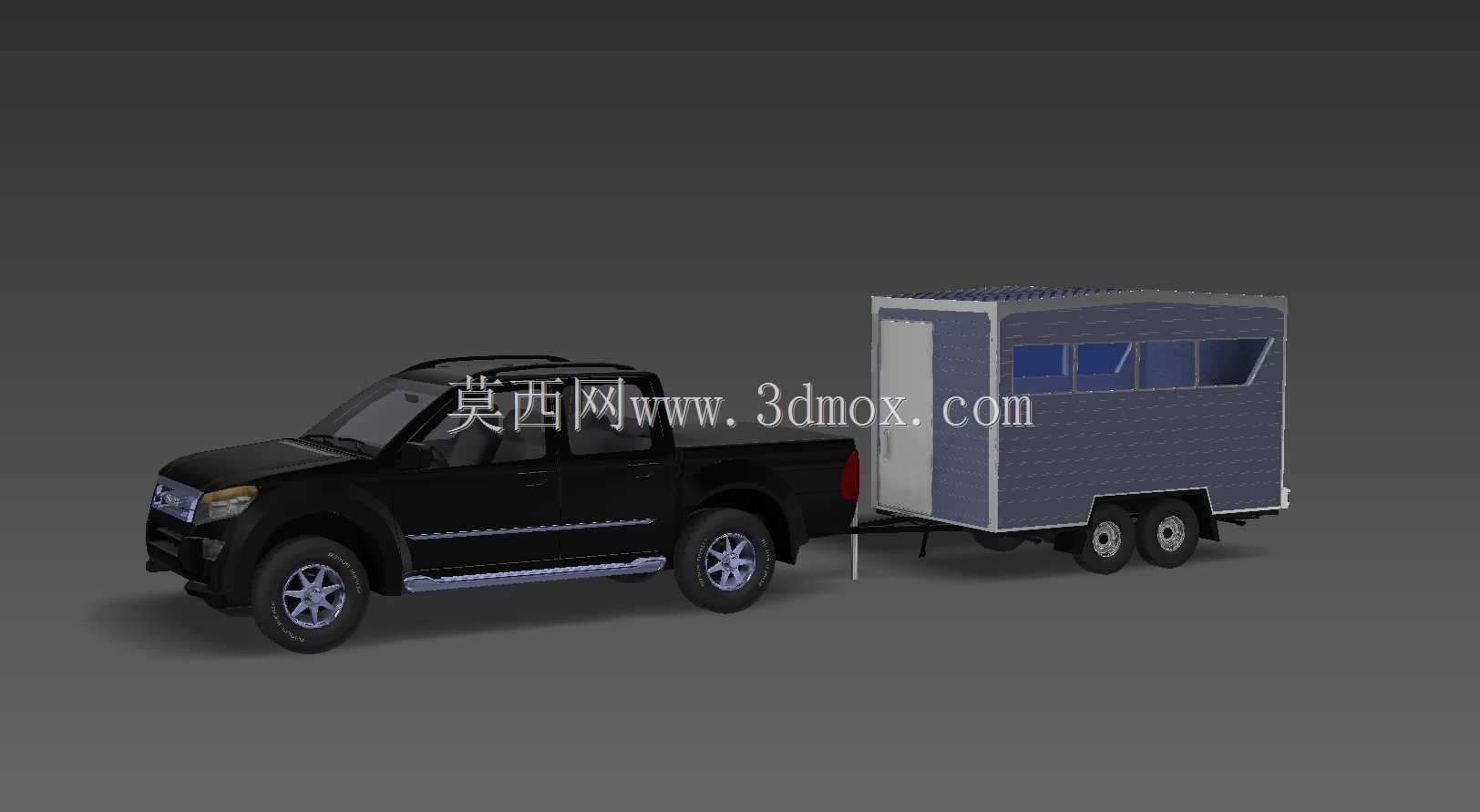

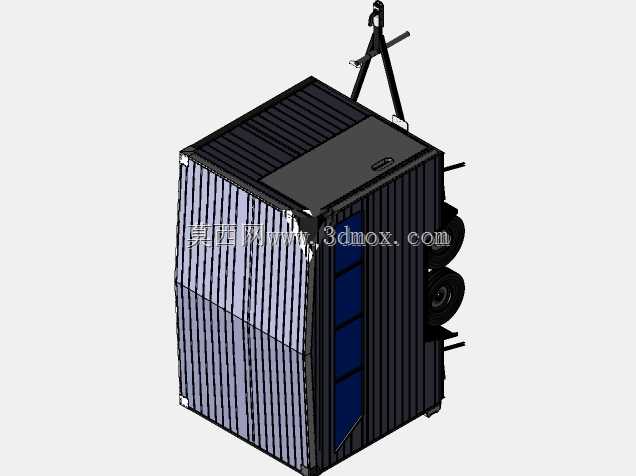

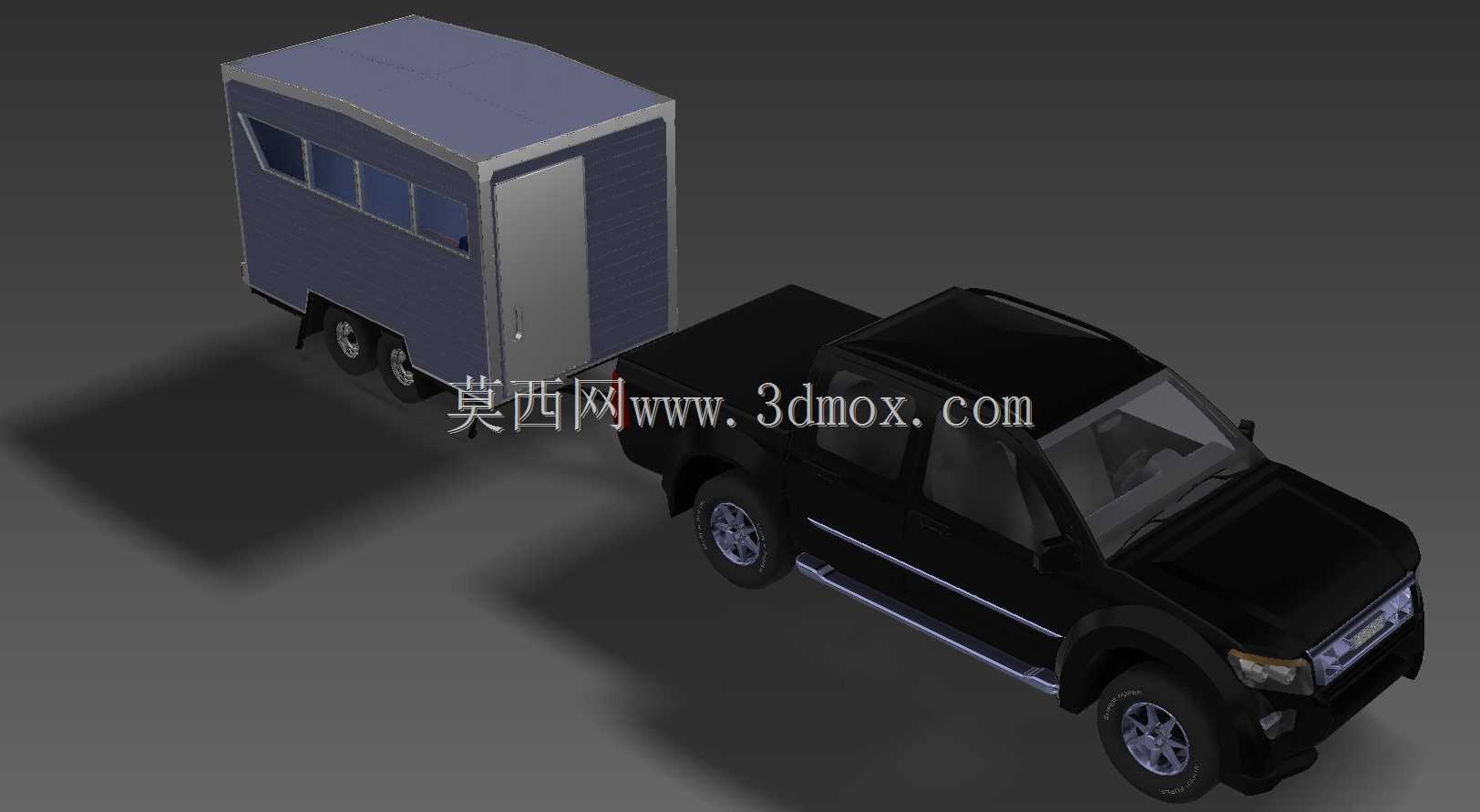

该轮式旅居方舱结构，主要面向户外临时驻留、短途旅居、移动作业值守等场景使用，可依托小型乘用车牵引完成转场，适配郊野露营、工地临时驻点、户外赛事配套值守等多类落地场景，无需固定建筑地基即可快速投入使用。整体结构采用双轴四轮拖挂底盘作为承载基础，底盘前端设置牵引连接结构，可与标准乘用车拖挂接口匹配对接，底盘四角配置可伸缩支撑支腿，当方舱抵达驻留位置后，可将支腿下放至地面承托整体结构，抵消轮胎弹性形变带来的舱体晃动，保证驻留状态下的舱体稳定性。舱体主体采用框架式承载结构，外覆壁板做密封处理，侧壁设置连续式长条观景窗，窗体采用多格分隔设计，既保证舱内自然采光需求，也通过窗框分格提升窗体整体结构强度，降低行驶过程中窗体受震动开裂的风险。舱体边角位置做包边强化处理，后部设置示宽标识结构，满足道路拖行时的警示标识要求，符合拖挂类道路行驶载体的外廓安全规范。设计过程中优先控制整体重心高度，将舱体底板与底盘上平面直接贴合固定，降低整体质心，减少拖行过程中的侧倾风险，同时将整舱重量均匀分配在两根车轴的四个轮胎上，避免单轴载荷过大导致的轮胎异常磨损、底盘形变问题。舱体内部预留完整的空舱布局空间，可根据实际使用需求加装旅居所需的水电接口、卧具、储物结构，也可改造为临时办公、设备值守的功能性舱室，外廓尺寸严格符合民用拖挂载体的道路通行限界要求，无需特殊通行审批即可在常规道路牵引行驶。舱体顶部做微弧坡面处理，可避免驻留时顶部积水，壁板拼接处做密封压边设计，满足户外使用的防雨防尘要求，底盘与舱体的连接位置采用多点螺栓紧固，同时加装减震垫，过滤拖行过程中路面传递的颠簸震动，保护舱内加装的各类设施不受震动损坏。
