带传动齿轮组的拼图文娱机械结构设计

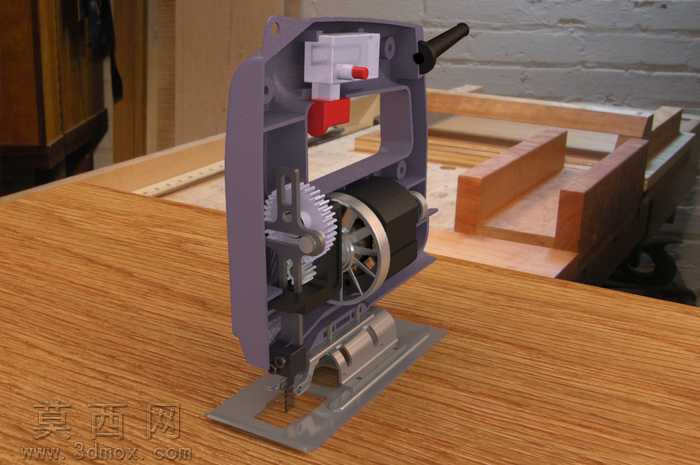

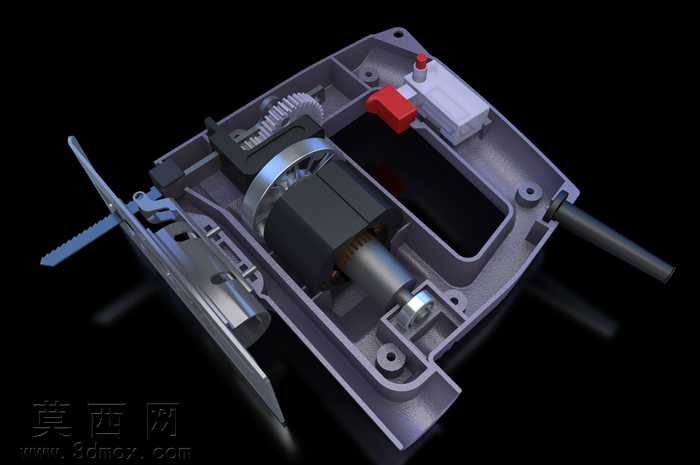

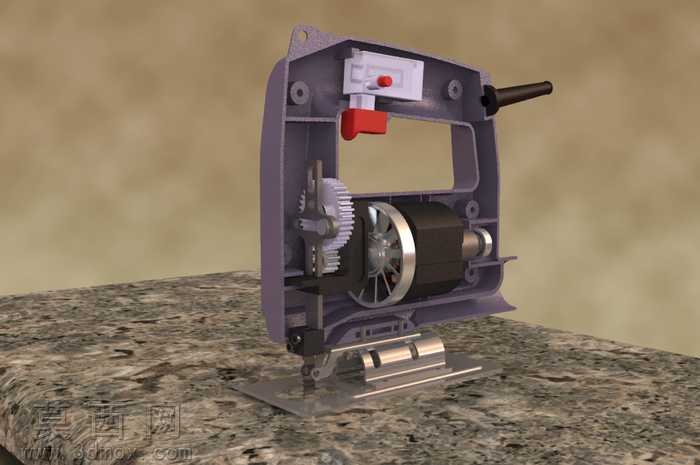

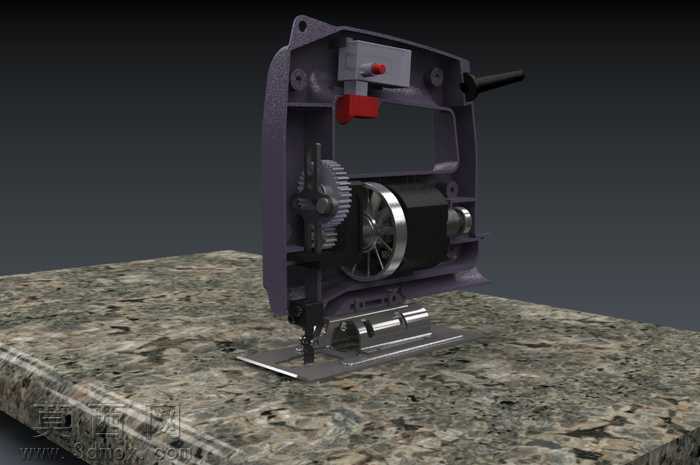

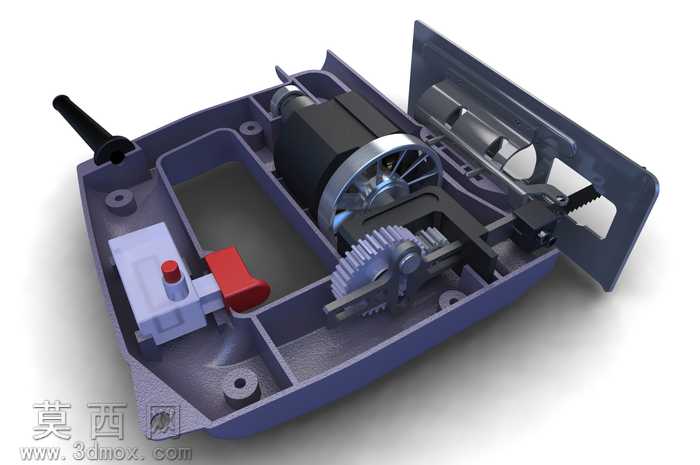

本作品为拼图文娱类产品的内部机械结构三维设计，整体采用一体化塑壳作为承载基体，壳体内预留了精准的定位柱、安装槽与卡扣位，为所有内部组件提供稳定的装配基准，壳体边缘做了圆角过渡处理，既避免装配时的锐边磕碰，也提升了整体结构的顺滑质感。建模过程完整覆盖了机械结构设计的全流程，首先通过草图绘制勾勒出壳体的整体轮廓与各组件的安装位置，运用拉伸命令生成基体的基础实体，再通过旋转命令构建带轮、齿轮等回转类零件的基础形态，针对齿轮的齿形、带轮的轮槽等细节特征，通过精准的参数化草图配合扫掠命令完成细节构建，对壳体的安装孔位、卡扣卡槽等结构，采用孔命令与切除拉伸完成精准加工，对各零件的棱边连接处统一做圆角处理，既消除应力集中隐患，也让零件外观更具工业质感。内部传动结构采用齿轮啮合传动搭配带轮传动的组合方案，大直径金属质感带轮与动力组件相连，通过传动带将动力传递至齿轮组，不同模数的齿轮依次啮合实现转速与扭矩的转换，齿轮旁设置的红色拨块可实现传动路径的切换，旁侧的带红色按钮的控制组件可实现动力的通断控制，壳体外侧伸出的黑色操纵杆可实现外部手动操作，翻开的侧盖内设置有辊轴类组件，可实现拼图相关的物料输送功能。渲染阶段采用专业渲染引擎呈现，为不同零件匹配了对应的材质属性：壳体采用磨砂哑光的工程塑料材质，呈现出细腻的颗粒质感；齿轮、带轮等传动零件采用金属材质，还原了金属表面的冷冽光泽与细微反光；按键、拨块等操作件采用亮色塑料材质，与深色壳体形成鲜明的视觉区分，方便识别操作位置；传动带采用橡胶材质，还原了橡胶的哑光弹性质感。整体装配过程严格遵循实际生产的装配逻辑，所有零件之间的配合间隙经过反复调整，既保证传动组件运转时无干涉卡顿，也保证固定组件安装稳固无松动，完整还原了该类机械结构从零件设计到整体装配的全流程，可作为同类小型机械结构设计的参考案例，也可用于机械结构教学演示使用。
