电脑CPU风冷散热风扇结构设计

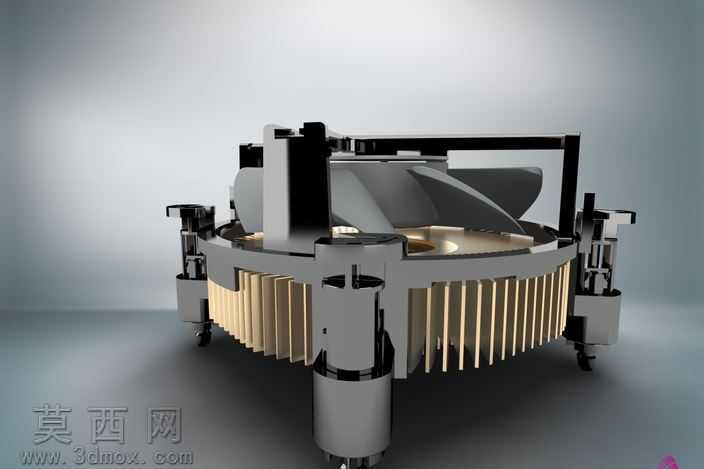

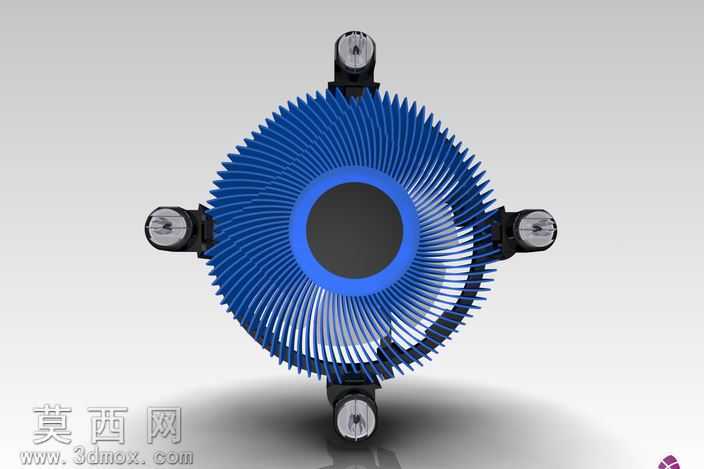

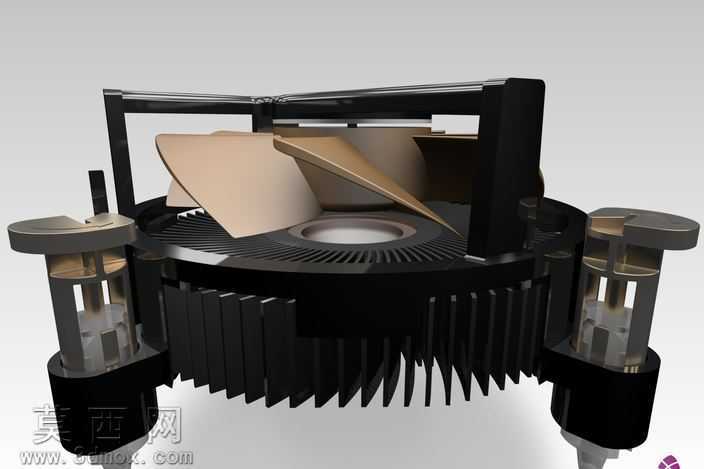

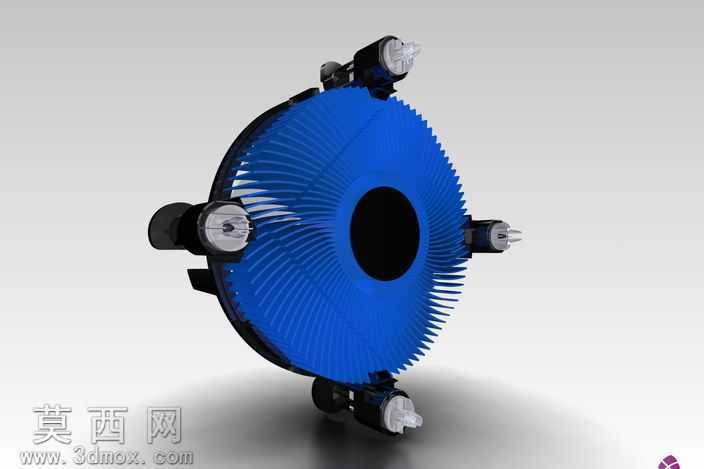

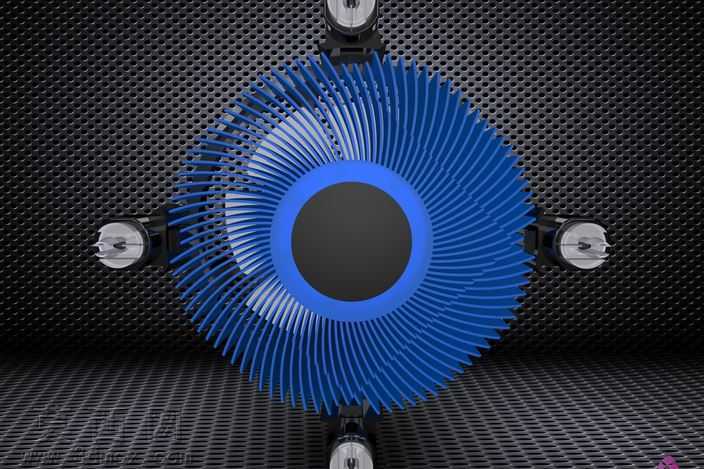

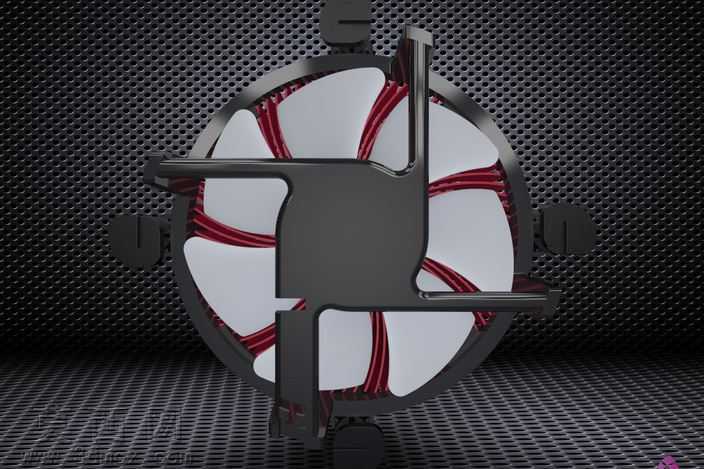

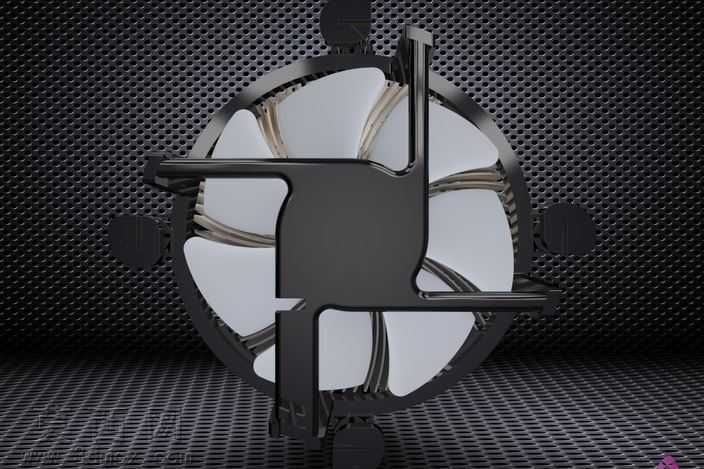

本作品为电脑CPU风冷散热风扇的三维结构设计，建模阶段围绕风冷散热的核心功能逻辑展开，首先完成核心散热基底的搭建，基底采用平整贴合CPU顶盖的接触平面设计，保证热量传导的基础接触面精度，建模时严格控制基底平面的平面度参数，避免后续装配出现贴合缝隙影响导热效率。在基底上方搭建阵列式散热鳍片结构，鳍片采用等间距垂直排布设计，每一片鳍片的厚度、间距都经过参数化设定，既保证足够的散热接触面积，又预留出顺畅的风流通道，避免鳍片过密导致风阻过大、过疏导致散热面积不足的问题。风扇扇叶部分采用多叶片曲面设计，建模时通过曲面放样功能构建每一片扇叶的弧度曲面，扇叶的倾斜角度、曲面曲率都经过反复调整，保证扇叶转动时能够形成定向的下压风流，将气流直接导向下方的散热鳍片阵列，让气流穿过鳍片间隙时带走鳍片蓄积的热量。两侧的固定卡扣结构采用一体化建模设计，卡扣的卡位尺寸适配主流主板的CPU散热安装孔位，卡扣的弹性结构部分做了细节还原，保证安装时的卡合力度与拆装便利性，同时在卡扣与散热主体的连接位置做了加强筋结构设计，避免长期使用出现卡扣断裂的问题。渲染阶段针对不同部件匹配对应的材质属性，散热鳍片与基底采用哑光黑色金属材质，还原铝制散热片经阳极氧化处理后的质感，表面添加细微的金属颗粒纹理提升真实感；扇叶部分采用半透明磨砂工程塑料材质，还原PC材质扇叶的半通透质感，在光照下呈现出柔和的漫反射效果；两侧卡扣的透明视窗部分采用高透亚克力材质，添加轻微的折射与反射效果，还原透明塑料部件的光学特性；金属固定件部分采用亮面镀铬材质，突出金属部件的光泽感与精密感。场景布光采用多光源组合方案，主光源从斜上方45度角打亮散热风扇主体，突出扇叶曲面与鳍片阵列的层次感，辅助光源从两侧补光，消除结构缝隙处的死黑阴影，同时添加环境反射贴图，让金属与透明材质的反射效果更贴近真实拍摄效果，最终呈现出结构清晰、质感真实的CPU散热风扇三维效果，完整还原了产品的结构细节与材质特征。
