环形感应线圈工业电气元件三维设计

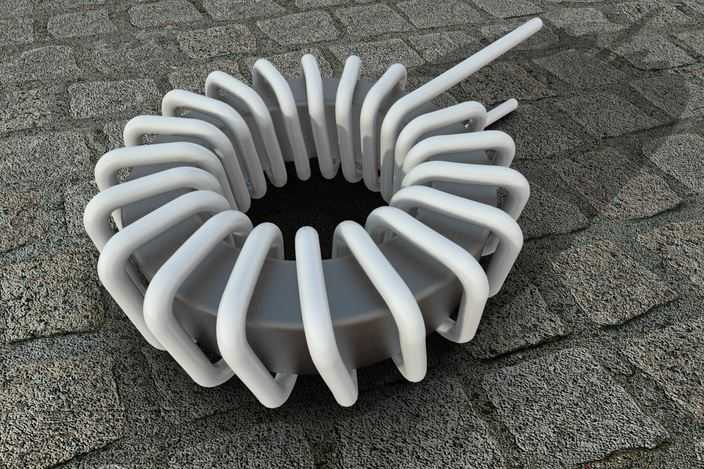

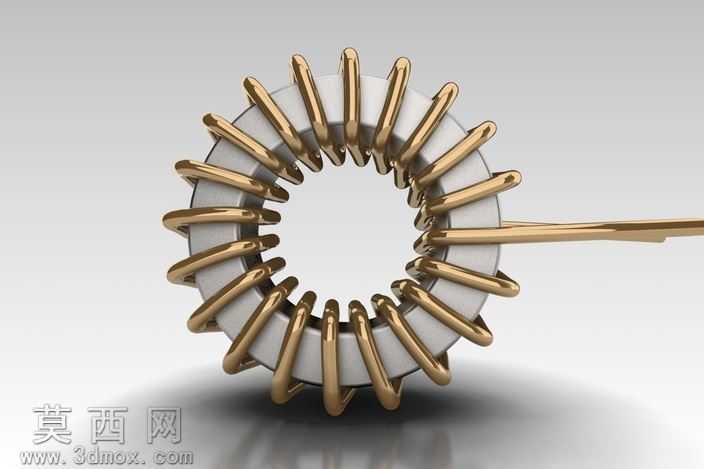

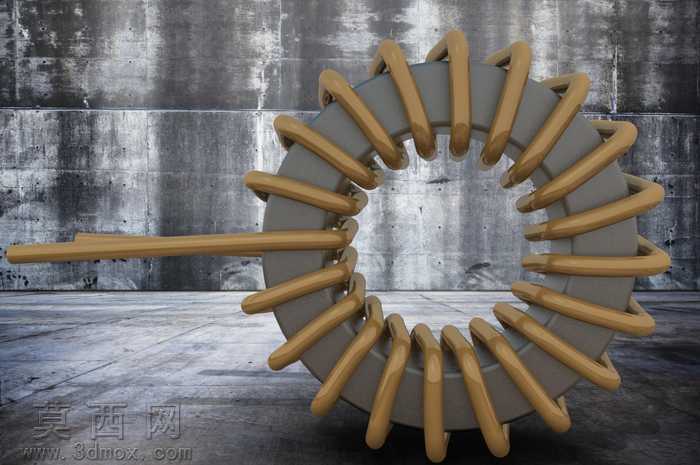

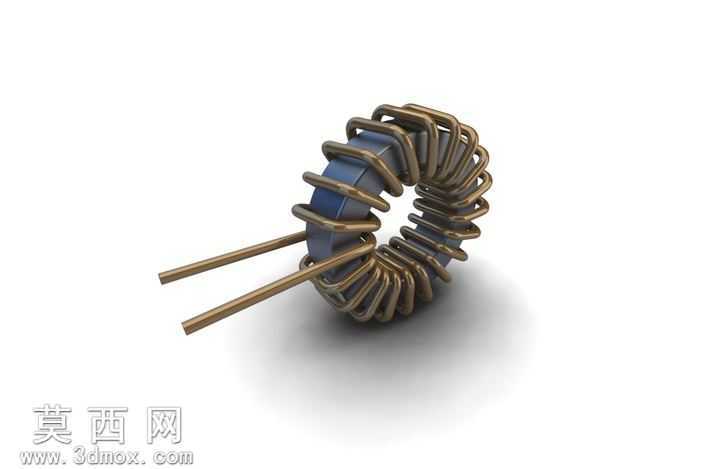

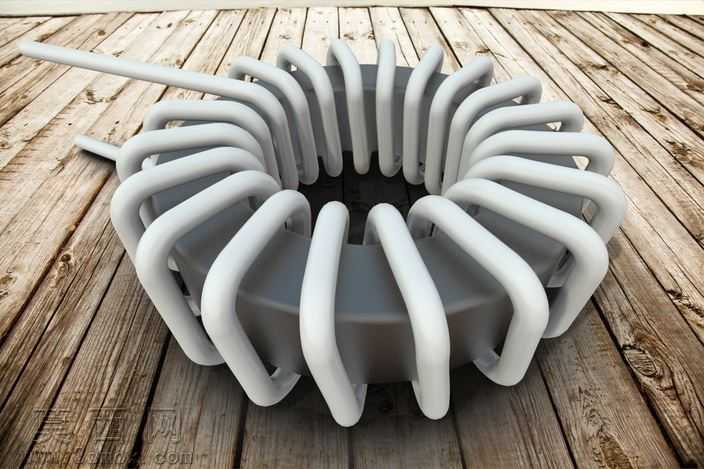

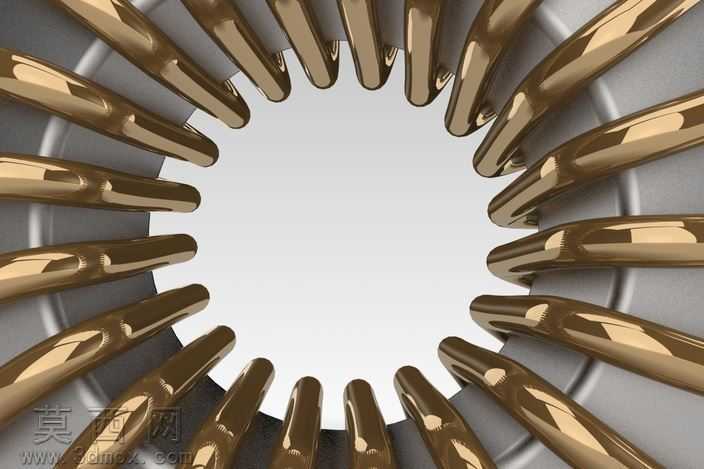

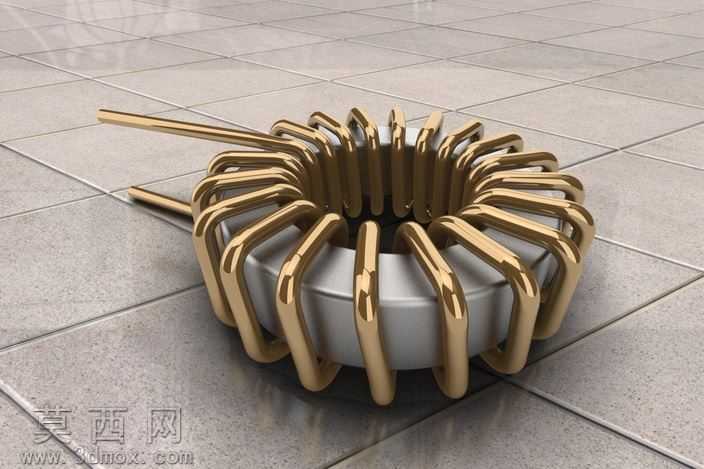

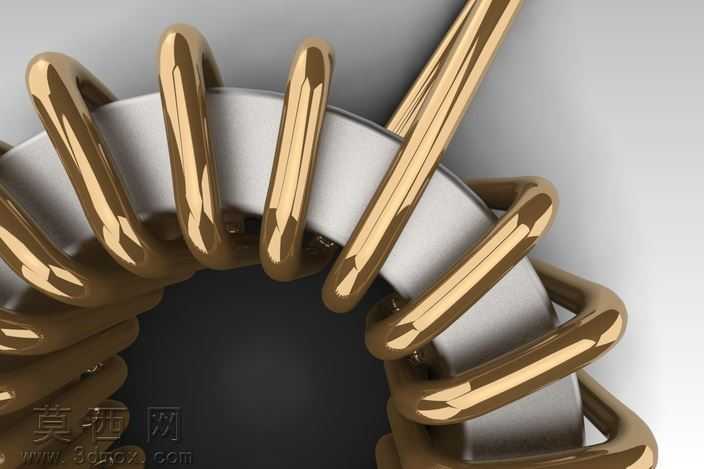

本次设计的环形感应线圈，整体采用环形磁芯搭配多层绕制的金属线圈结构，建模阶段首先完成环形基底磁芯的参数化搭建，精准控制磁芯的内外径差值与轴向高度，保证磁路闭合的基础结构合理性。线圈部分采用扫掠建模方式，先绘制单根铜质线材的截面轮廓，再沿着预先规划的环形螺旋路径完成扫掠生成，过程中反复调整螺旋路径的节距与弯折曲率，解决多匝线圈相邻位置的交织贴合问题，避免模型出现穿模、结构错位的情况，每匝线圈的引出端都做了平滑的弯折过渡处理，还原实际生产中线圈引脚的规整形态。材质设置上，环形磁芯部分赋予哑光浅灰色硬质合金材质，调整材质的粗糙度与漫反射参数，模拟铁氧体磁芯的磨砂质感，表面添加细微的颗粒纹理提升真实感；线圈部分赋予高反光的黄铜金属材质，调高金属度与反射强度，还原铜质线材的金属光泽，同时在线圈弯折处做轻微的倒角处理，避免尖锐棱角带来的渲染失真。渲染阶段采用室内柔光环境，搭配浅灰色瓷砖地面作为承载面，调整光源角度让金属线圈的高光自然分布在弯折弧面，突出线圈的立体层次，同时添加柔和的环境遮蔽效果，让线圈与磁芯衔接的缝隙处呈现自然的阴影，增强整体结构的真实感。设计过程中重点考量线圈绕制的排布逻辑，保证每匝线圈均匀环绕磁芯，还原感应线圈实际的电磁结构特性，模型同时导出了通用格式文件，可用于后续的结构验证、渲染展示以及相关电气产品的设计参考，整体建模过程兼顾了结构准确性与视觉表现力，既还原了环形感应线圈的真实构造，也通过材质与渲染参数的调整呈现出精致的工业产品质感。
