自行车四螺栓104BCD蜘蛛盘片连接件

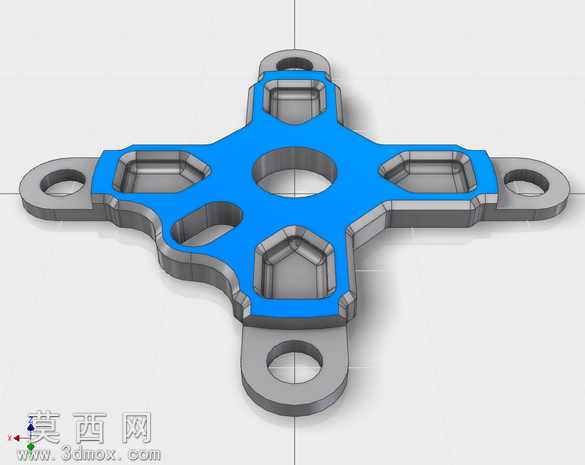

该模型为自行车传动系统中的四螺栓BCD104规格蜘蛛盘爪连接件，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先以中心主轴孔为定位基准绘制十字形主体轮廓草图，对四个延伸臂的安装位做对称约束，确保四个螺栓孔的中心距严格符合104毫米BCD标准，中心主轴孔适配19毫米锥孔安装尺寸，保证与自行车中轴组件的装配精度。建模过程中对主体做等厚度抽壳处理，在每个延伸臂上设计内凹的六边形减重槽，既降低零件整体重量，又通过槽体的加强筋结构提升臂体的抗扭刚性，四个外伸端的螺栓安装位做加厚凸台处理，避免螺栓锁紧时出现应力集中导致的结构变形，同时在臂体之间开设弧形镂空槽，进一步优化零件的重量分布，兼顾轻量化与结构强度需求。材质渲染阶段，主体蓝色部分采用硬质阳极氧化铝合金材质，调整材质参数模拟出细腻的磨砂氧化层质感，金属安装凸台部分采用抛光不锈钢材质，还原金属件的高光反射特性，渲染时添加柔和的环境光与定向补光，清晰展现零件的轮廓层次与结构细节，突出减重槽、安装孔、镂空位的结构特征。设计思路围绕自行车传动部件的使用需求展开，四螺栓的安装模式适配主流104BCD规格的单盘、多盘齿盘安装，十字对称的结构设计保证盘片安装后的动平衡性能，减少骑行过程中传动系统的晃动量，内凹减重结构与镂空设计在保证结构强度的前提下最大化降低零件重量，适配赛车、自由式小轮车等车型对传动部件轻量化、高强度的使用要求，所有安装孔位的尺寸均做公差适配设计，确保实际生产加工后可与标准盘片、中轴组件完成精准装配，避免出现安装错位、锁紧松动的问题，整体结构无冗余设计，每一处开槽、凸台都兼顾减重、加强、装配的实际功能需求。
