鞍形夹紧座工装夹具结构设计

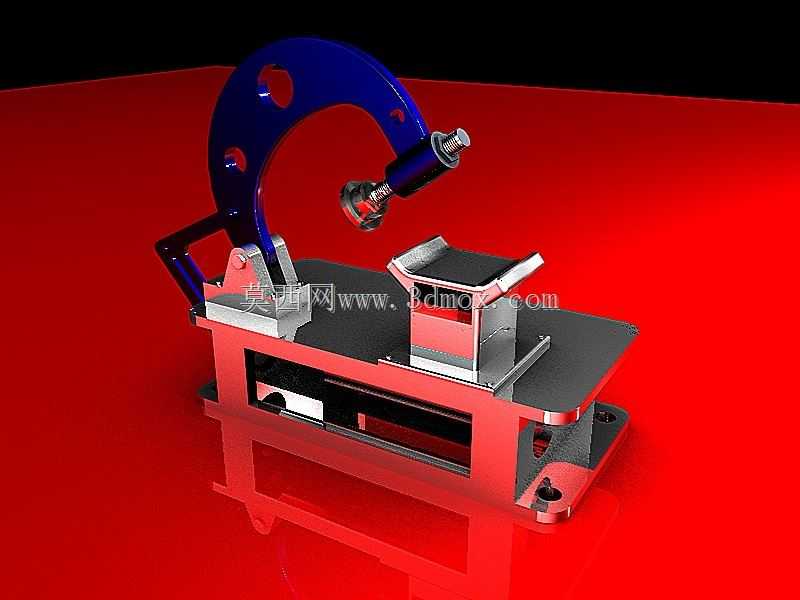

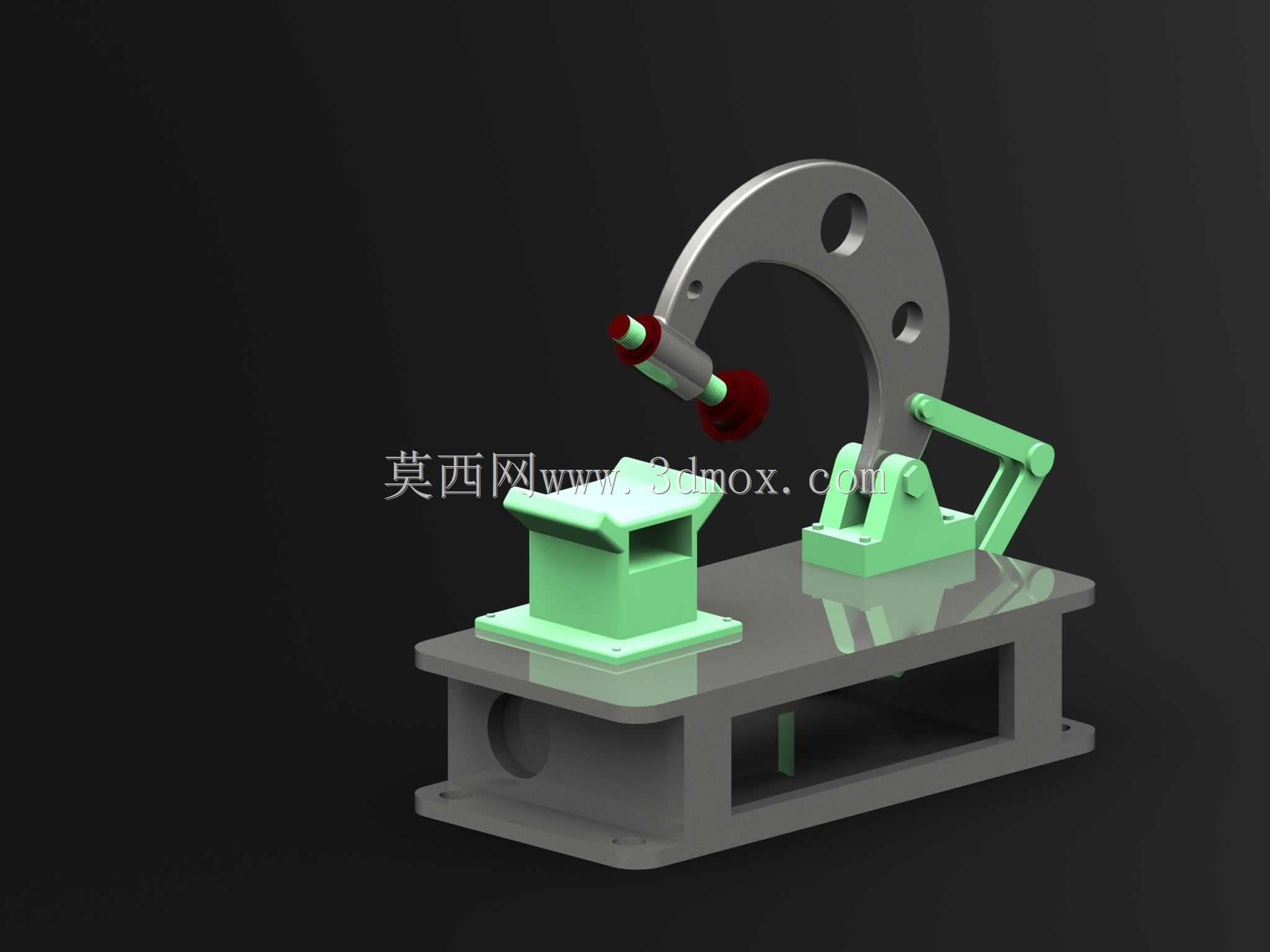

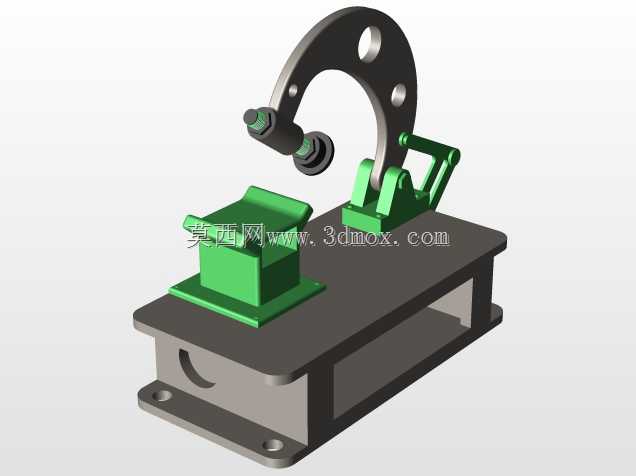

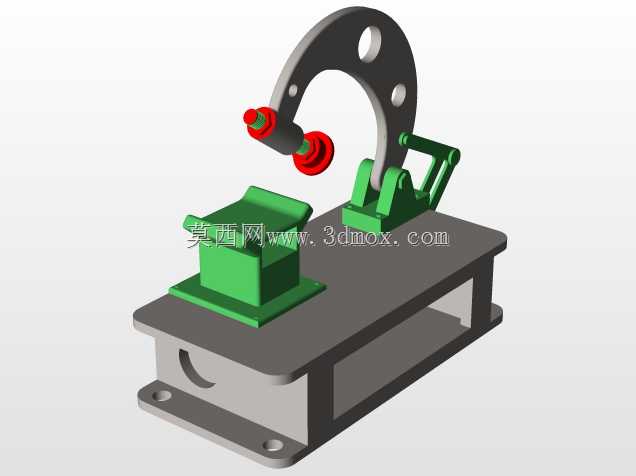

这款鞍形夹紧结构多用于机加工工位的工件装夹环节，在小型零件铣削、钻孔、打磨工序中，能为异形工件提供稳定的压紧定位，避免加工过程中工件出现位移、振颤，保障加工尺寸精度与表面质量。不同于普通平口钳的直压结构，该夹具采用弧形鞍架作为施压支撑主体，弧形架上开设的多组减重孔，在不降低结构刚性的前提下减少了整体自重，同时方便操作人员握持调整夹具开合角度。夹具的施压端配备可调式压头，压头与螺杆采用活动铰接结构，压紧时压头可随工件表面角度自适应偏转，保证压紧面与工件表面完全贴合，避免局部应力集中压伤工件表面，也能防止压紧力偏移导致的工件翘起。底座采用带安装孔的平板式结构，安装孔位沿底座长度方向对称布置，可直接通过T型螺栓固定在机床工作台的T型槽内，也可适配专用工装基板的定位孔实现快换安装，底座的安装边界预留了足够的扳手操作空间，安装锁紧时无需额外避让周边工装。设计过程中，首先根据常见小型异形工件的装夹尺寸范围，确定鞍架的开合行程与最大压紧高度，弧形架的曲率经过反复校核，保证压头在全行程范围内的施压方向始终垂直于底座定位面，避免产生水平分力导致工件移位。底座上的定位支撑块采用可拆卸式设计，可根据不同工件的外形更换对应仿形支撑块，拓展夹具的适配工件范围，支撑块与底座之间采用定位销加螺栓的连接方式，更换后重复定位精度可控制在0.02mm以内，满足精密加工的装夹要求。夹具的操作手柄采用偏心锁紧结构，扳动手柄即可快速实现压紧与松开，相比传统螺纹旋紧结构，操作效率提升60%以上，适合批量加工工位的频繁装夹作业。整体结构的受力路径经过优化，压紧力从手柄经偏心轴传递到鞍架，再通过压头作用到工件，最终传递到底座安装面，所有受力部件均采用等强度设计，在额定压紧力下不会出现结构变形，长期使用后锁紧精度保持性良好。在装配调试环节，各铰接部位预留了合理的配合间隙，保证活动部件动作顺畅无卡滞，同时螺杆部位配备防尘结构，避免加工产生的切屑、切削液进入螺纹配合面，延长夹具的维护周期与使用寿命。
