直升机无人机同轴转子减速齿轮箱结构

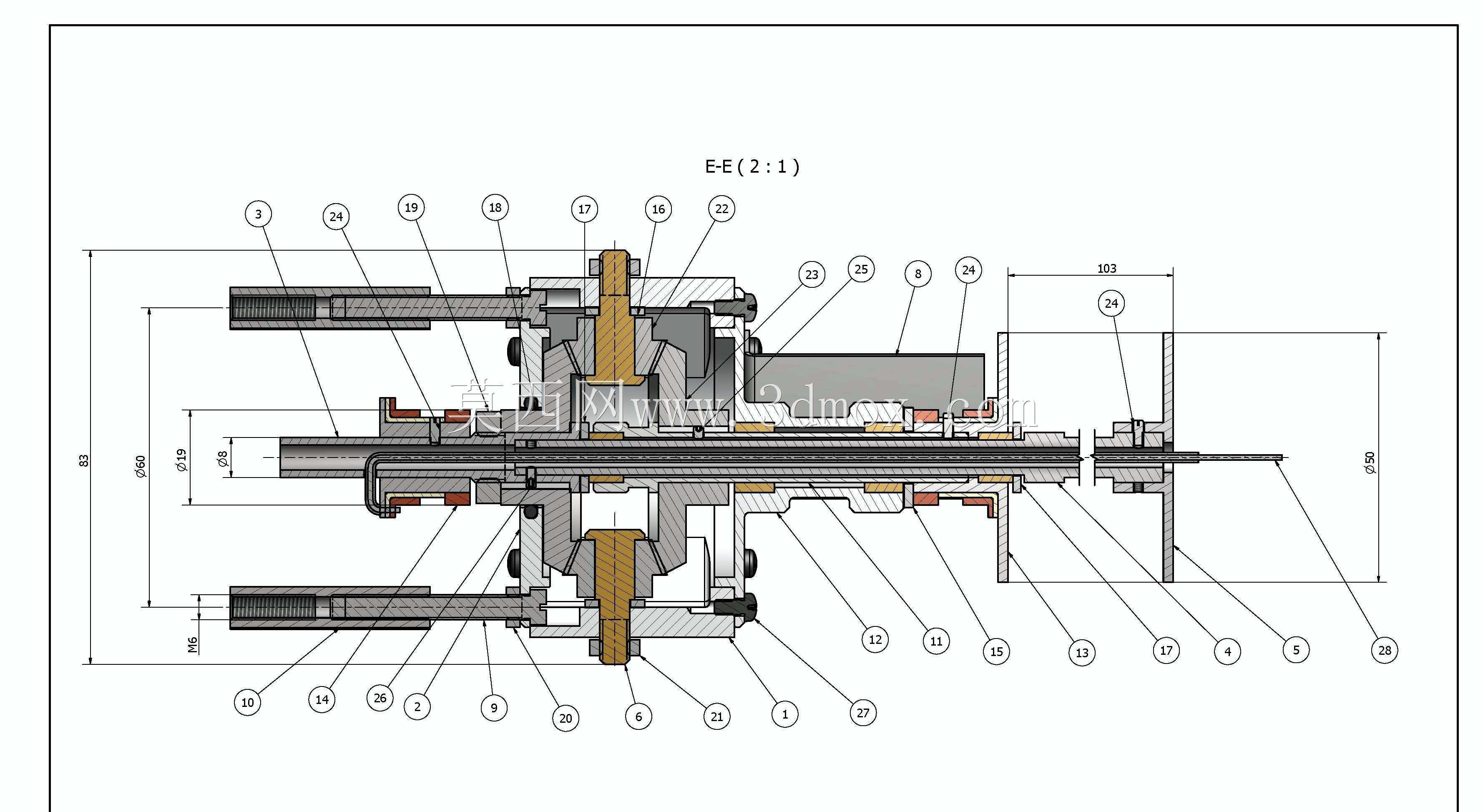

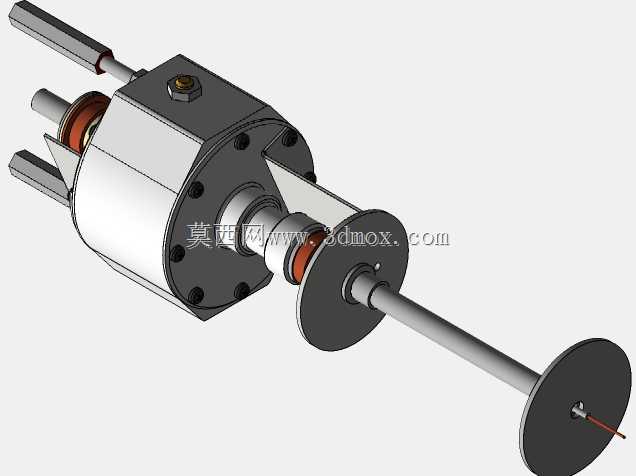

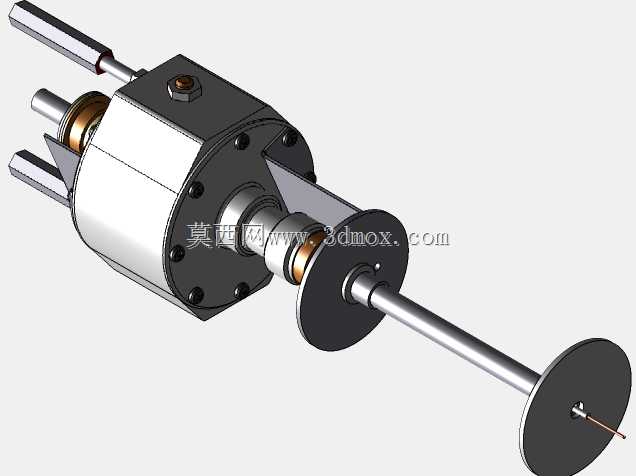

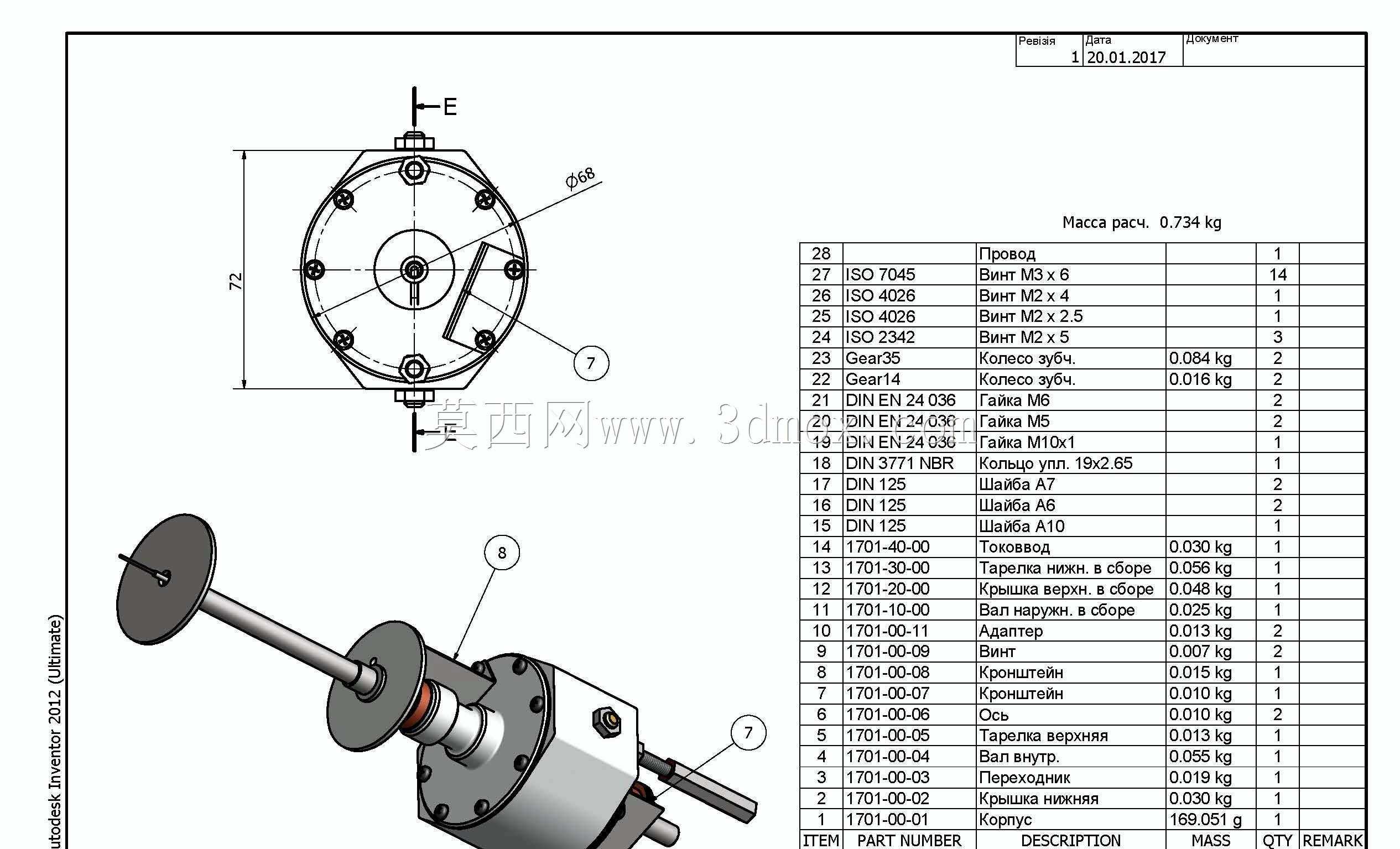

这款同轴齿轮箱主要应用在共轴双旋翼构型的无人直升机传动链路中，作为动力输出与旋翼负载之间的核心减速匹配部件，承担着将动力源高转速低扭矩的输出特性，转换为上下两组旋翼所需低转速大扭矩驱动载荷的关键作用，同时要满足共轴双旋翼反向旋转的动力传递需求，适配无刷动力系统的动力输出特性。从结构设计逻辑来看，该齿轮箱采用同轴贯通式输出轴布局，长输出轴贯穿箱体中心，分别通过箱体内部的齿轮啮合副实现上下输出端的转速匹配与转向分配，箱体本体采用剖分式紧固结构，通过周向布置的紧固件实现箱体合箱密封，同时为内部齿轮副、支撑轴承提供稳定的安装基准与刚性支撑。箱体两侧的轴承安装位预留了足够的支撑跨距，能够抵消旋翼运转过程中产生的径向载荷与轴向交变载荷，避免轴系出现挠曲变形影响传动精度。在功能设计上，该结构集成了刷式供电机构的安装位，能够在动力传递的同时，为上下旋翼配套的舵机、变距机构提供持续的电力供给，无需额外布置外置供电滑环组件，大幅压缩了传动系统的轴向安装空间，适配无人直升机紧凑的机身布局要求。输出轴端预留了旋翼安装法兰与定位止口，安装时可通过止口实现旋翼组件的快速同轴定位，法兰面的安装孔位按照标准旋翼夹持组件的安装尺寸设计，能够直接适配常规规格的共轴双旋翼桨夹组件，无需额外制作转接连接件。从安装边界来看，箱体本体的外形轮廓为近似方形结构，安装面预留了对应的紧固孔位，可直接固定在无人机机身的中心承力框架上，贯通式的长输出轴上下伸出长度经过匹配设计，既能够满足上下旋翼的间距要求，避免旋翼运转时出现气流干扰，也不会因为轴伸过长导致轴系刚性不足。内部齿轮副采用定轴轮系布局，传动路径短，传动效率高，同时齿轮啮合侧隙经过合理控制，能够降低旋翼变距操作时的传动空程，提升飞行控制的响应精度。箱体上预留的润滑介质加注与密封结构，能够保证内部齿轮与轴承在持续运转过程中得到充分润滑，适应户外复杂飞行环境下的长时间工作需求，避免因为润滑失效导致的传动部件磨损。
