焊接式型钢工装夹具支撑机架

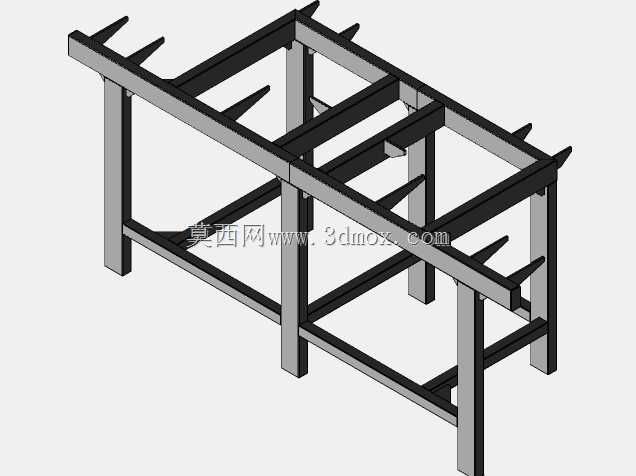

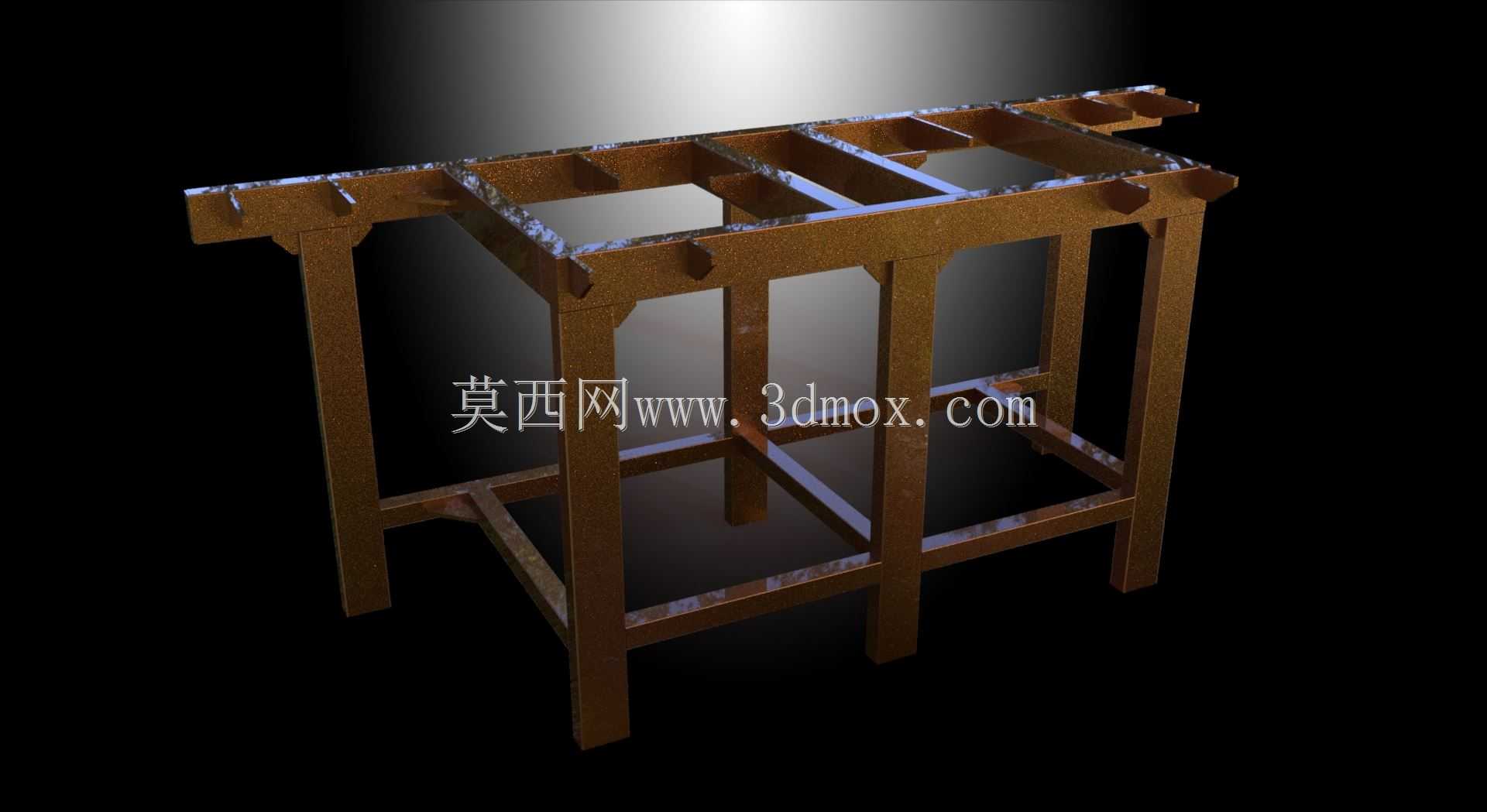

该焊接式型钢支撑机架是工装夹具系统的基础承载构件，主要应用于机加工车间、装配工位的工装定位场景，作为各类夹紧组件、定位元件的安装基体使用，可适配中小尺寸零部件的铣削、钻孔、装配等工序的工装搭载需求。整体框架采用标准型钢下料后组焊成型，主支撑腿选用矩形截面型钢，垂直布置保证竖向承载能力，上部承载梁采用同规格型钢拼焊形成多格框式结构，每个框格预留的安装平面可直接通过螺栓固定定位块、夹紧气缸、手动压钳等工装元件，无需额外加工大面积安装基板，减少前期加工工序。下部设置横向连接型钢形成底框，既提升整体框架的抗扭刚度，避免工装受夹紧力时出现机架变形，也可作为底部安装脚的连接基准，安装时可通过底框上预留的螺栓孔与地面预埋板或者工位平台固定，限制机架的水平位移与倾覆风险。设计过程中优先考虑焊接工艺的可实现性，所有型钢拼接位置均预留足够的焊接操作空间，避免出现焊缝位置过于狭窄导致无法满焊的问题，主承载梁的间距根据常见工装元件的安装尺寸设定，兼顾不同规格夹具的安装兼容性，支撑腿的高度匹配常规人工操作工位的作业高度，减少操作人员的弯腰作业强度。机架上部的侧边伸出段可作为辅助工位的搭载位置，用于安装气动管路走线槽、操作按钮盒或者小型工件放置台，拓展机架的使用功能。整体焊接完成后需做去应力处理，避免后续使用过程中焊接应力释放导致机架变形，影响工装的定位精度，所有安装面在焊接后做简单铣平处理，保证工装元件安装的平面度要求，框架的整体外形尺寸适配标准工位的占地边界，不会占用过多车间通道空间，同时预留足够的操作空间供操作人员完成工件装夹、拆卸动作。
