列车座椅多工位焊接夹紧工装结构

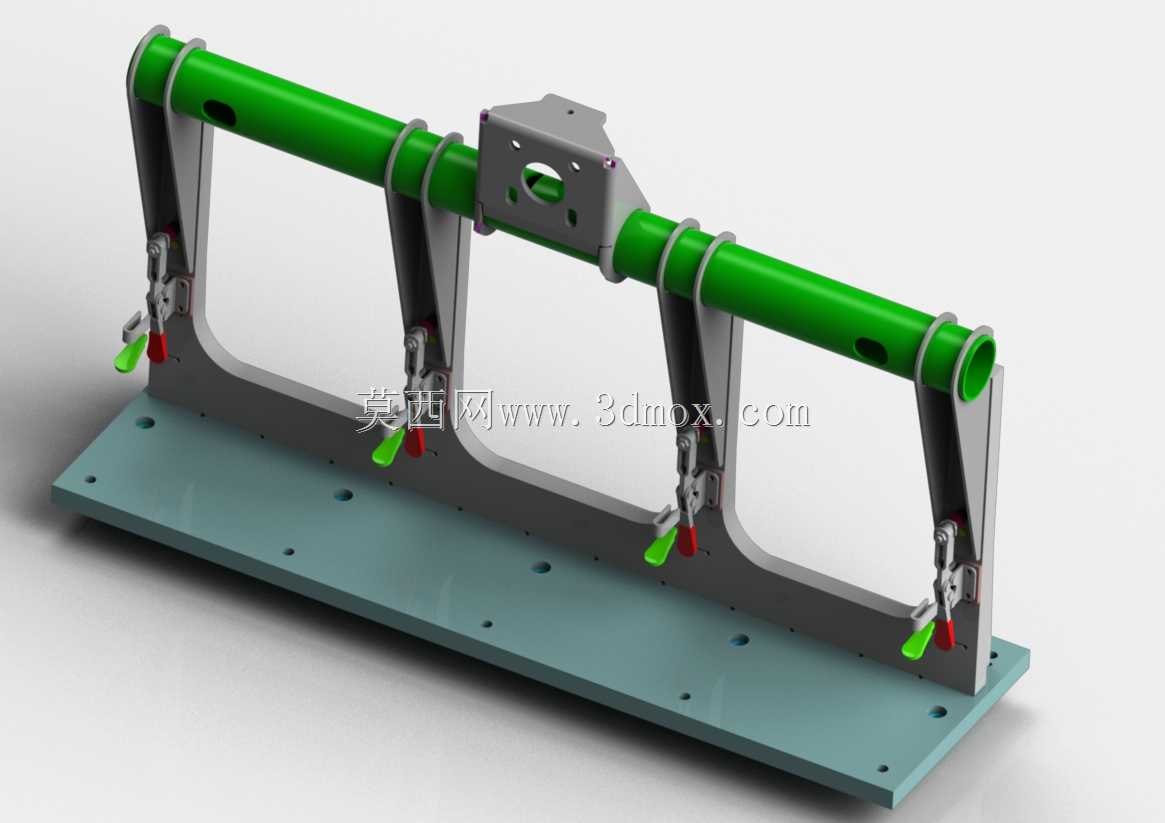

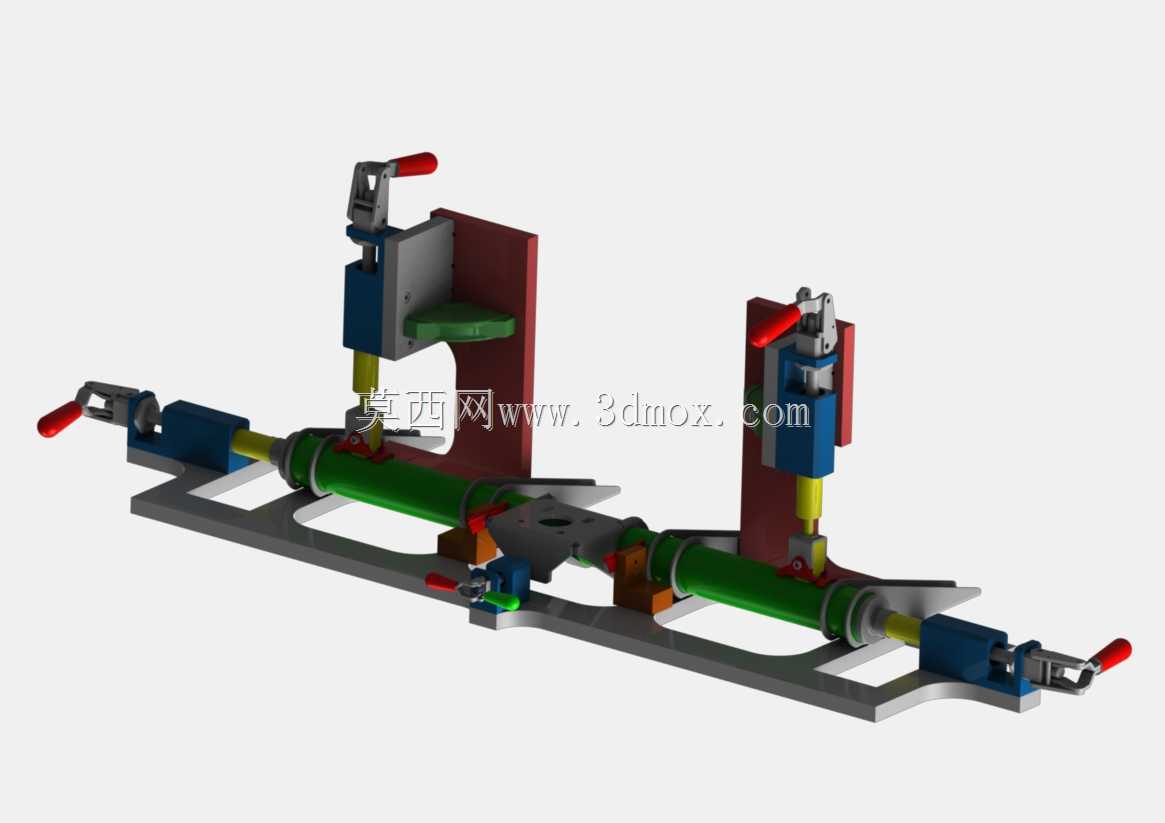

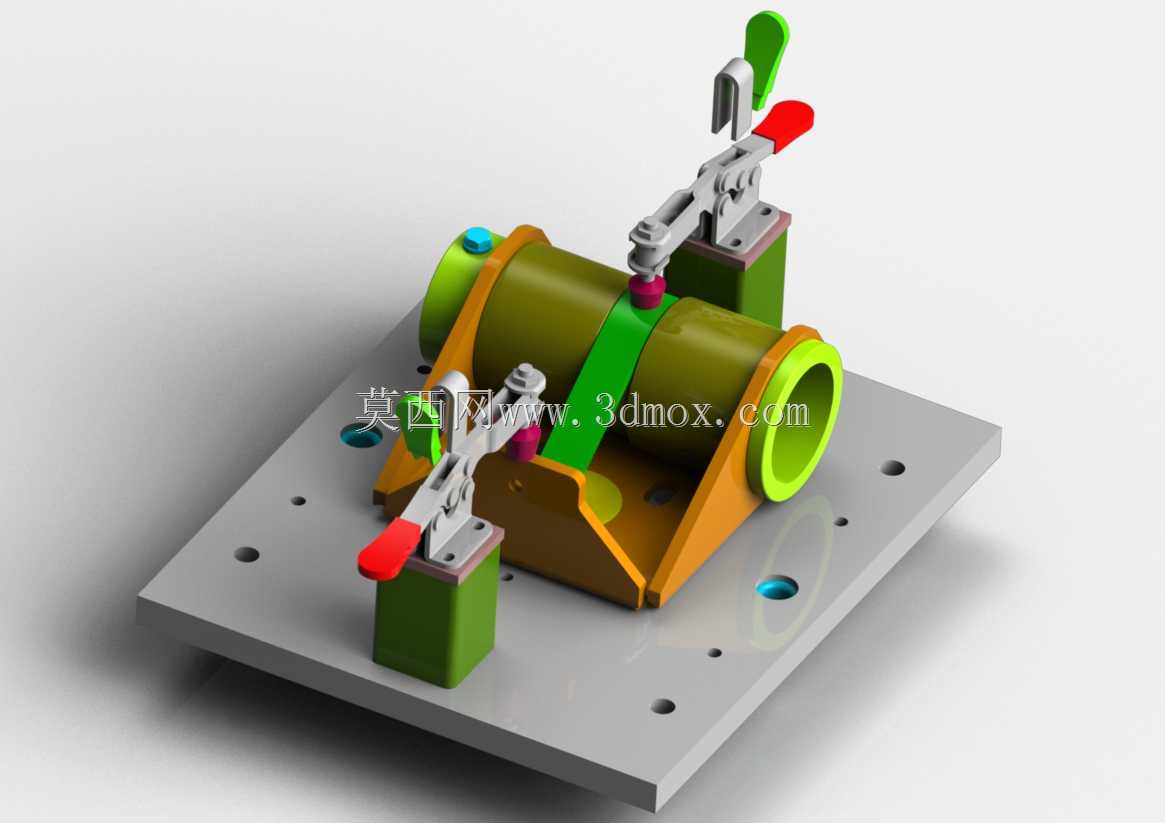

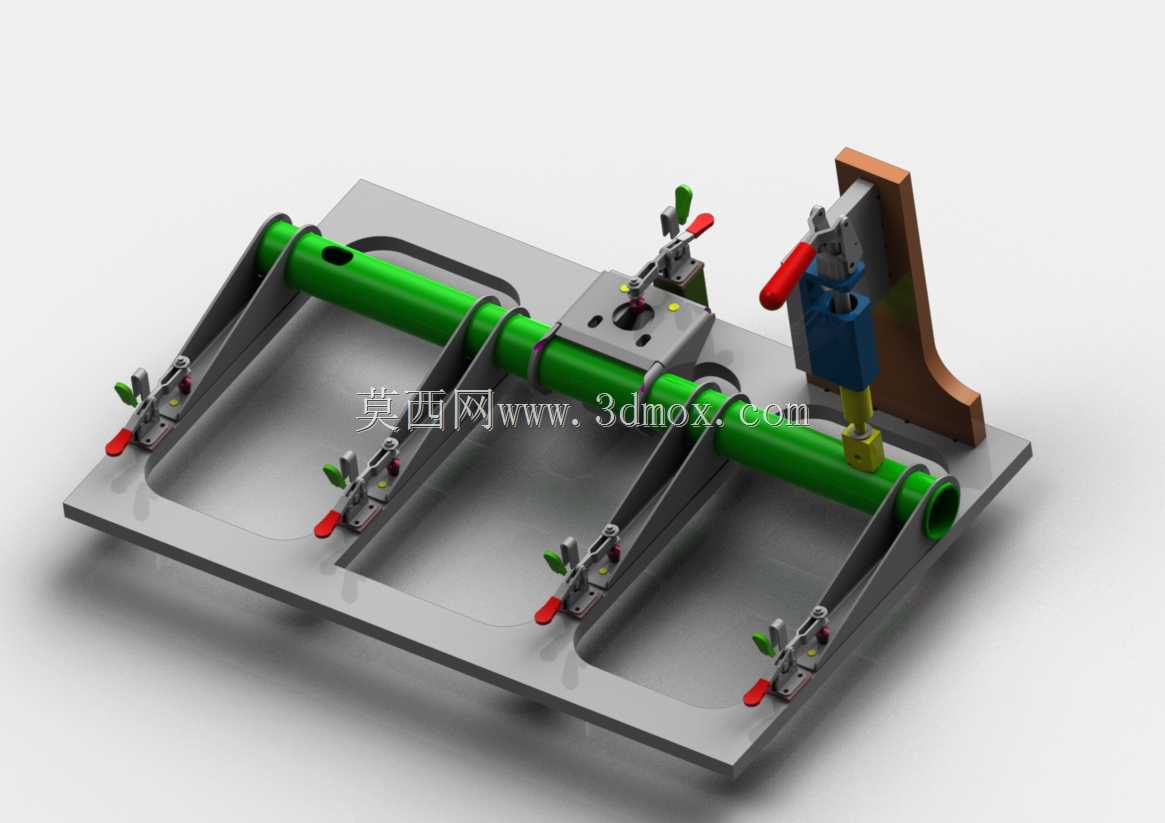

这套工装针对轨道交通座椅构件焊接工序的装夹痛点设计，主要应用于列车座椅金属骨架的组焊作业场景，覆盖座椅主承力管梁、侧装支架、连接角片等多类散件的同步装夹需求，解决传统焊接作业中散件定位偏移、多段工序反复拆装找正的问题。整套工装采用卧式基座布局，底部为一体化加工的槽钢焊接基座，基座上的定位块安装面经过铣削找平，平面度控制在0.1mm以内，整体安装边界长度适配常规1.2米规格座椅骨架的装夹跨度，宽度方向预留焊枪操作空间，可直接固定在焊接工作平台或变位机台面上使用。工装的定位逻辑遵循基准重合原则，以座椅主承力圆管的外圆柱面作为主定位基准，设置两组V型支撑块限制管件的径向自由度，两端配置快速夹头配合轴向定位挡块，实现管件长度方向的精准定位，避免焊接过程中管件轴向窜动。针对座椅上不同角度的侧装支架，工装设置了两组立式快压机构，压头位置对应支架的焊接贴合面，压头端部加装聚氨酯垫块，防止夹紧过程中刮伤工件表面，同时保证夹紧力垂直作用于定位面，避免工件受侧向力产生位移。整套工装的夹紧单元全部采用快速夹钳结构，操作端的红色手柄符合人机操作高度，作业人员无需借助额外工具即可完成所有夹紧点的锁止与松开，单套装夹耗时可控制在1分钟以内，大幅提升组焊工序的周转效率。设计过程中充分考虑焊接作业的热变形影响，所有定位支撑块都预留了焊渣掉落的间隙，避免焊渣堆积在定位面上影响后续装夹精度，夹紧点的位置全部避开焊缝区域，给焊枪预留足够的操作角度，可适配二氧化碳气体保护焊、氩弧焊等常规焊接工艺的作业需求。工装的多工位布局可兼容座椅生产过程中1到4阶段的不同装夹需求，无需更换工装基座即可完成不同工序的装夹切换，减少车间工装的存储占用与换型调试时间，适配中小批量座椅构件的柔性化焊接生产。
