chopper风格摩托车简易车架结构设计

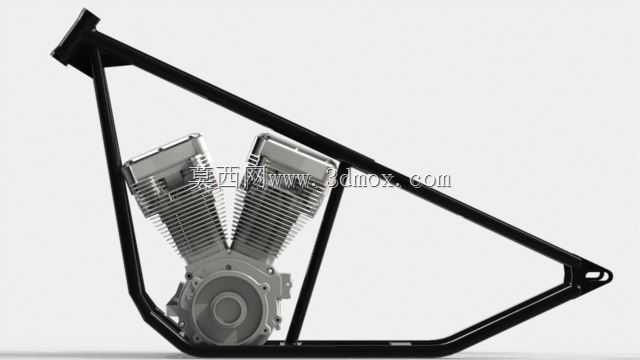

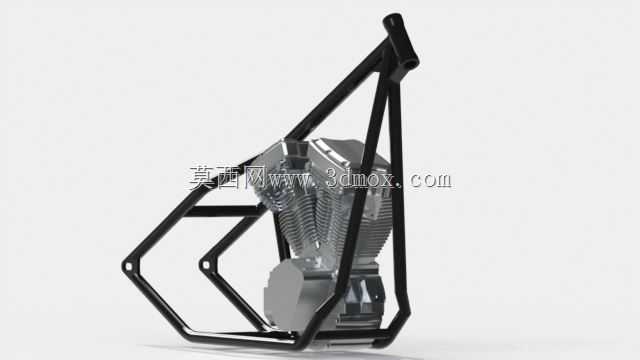

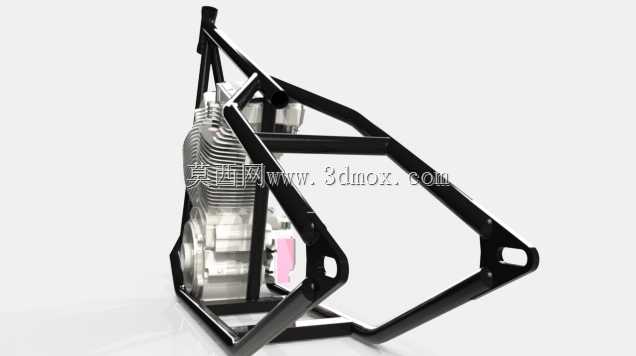

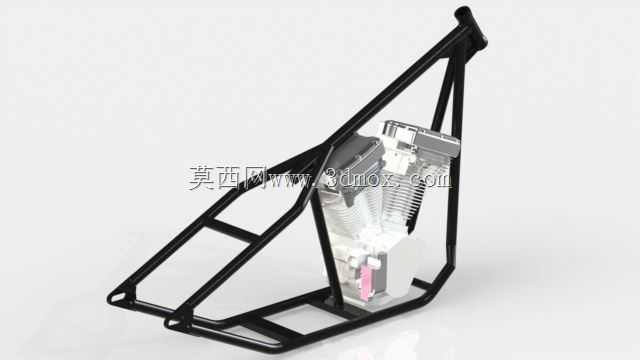

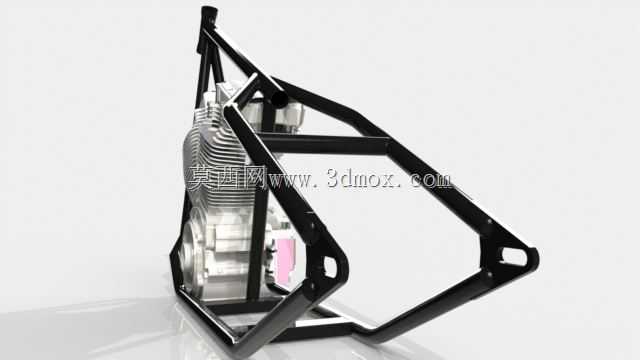

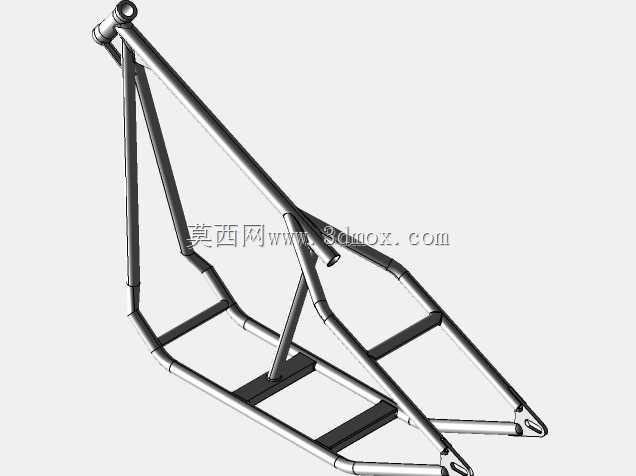

该结构针对定制化chopper风格摩托车开发，核心定位为小批量改装机车的承载基体，适配单缸大排量V型发动机的安装需求，常见于定制机车工坊、复古摩托改装场景，可直接作为改装原型用于非道路展示类机车、休闲定制摩托的搭建，也可作为机车设计教学中的结构参考案例。从安装边界来看，车架主管采用变径钢管弯折成型，前部立管倾角设定为38度，契合chopper车型长前伸的视觉与操控特性，立管内径预留标准方向柱轴承安装位，可适配多数市售复古摩托转向总成；后部尾段收窄，宽度控制在220mm以内，预留单座安装孔位，无需额外裁切即可适配薄款复古单人坐垫。发动机安装位采用三点式悬置结构，主安装点对应V缸发动机的曲轴箱固定孔位，下部设置两个辅助支撑耳，可抵消大排量单缸或V缸发动机运转时的扭转振动，避免车架长期使用出现焊缝疲劳开裂；车架下部预留离地间隙160mm，兼顾非铺装路面通行能力与低趴视觉效果，两侧边管位置预留电瓶、整流器等电气元件的安装支架点位，无需后期焊接即可完成电气系统布局。设计阶段优先考量管材弯折工艺可行性，所有弯折段的弯曲半径均大于管材直径的2.5倍，适配常规弯管机加工能力，无需定制特殊弯折模具即可完成生产；焊缝位置全部设置在管材拼接的应力分散区域，避免在弯折受力点处设置焊缝，降低焊接应力集中带来的结构失效风险。车架整体采用开放式三角桁架结构，主管与侧撑管形成多个稳定三角受力单元，在控制整体重量的前提下保证扭转刚度，实测可承受120kg整车载荷下的颠簸路面冲击，前部立管位置预留前挡泥板、大灯支架的安装孔位，后部可直接适配硬尾风格的后轮轴安装座，无需额外改装即可完成行走系统的装配。不同于量产车型的封闭车架结构，该简易车架采用外露式管架设计，所有管线均可沿管材内侧排布，兼顾外观整洁度与后期维护便利性，发动机完全外露的布局也契合chopper车型的机械美学设计需求，安装时仅需匹配对应孔位的固定螺栓即可完成动力总成的搭载，大幅降低定制改装的加工门槛。
