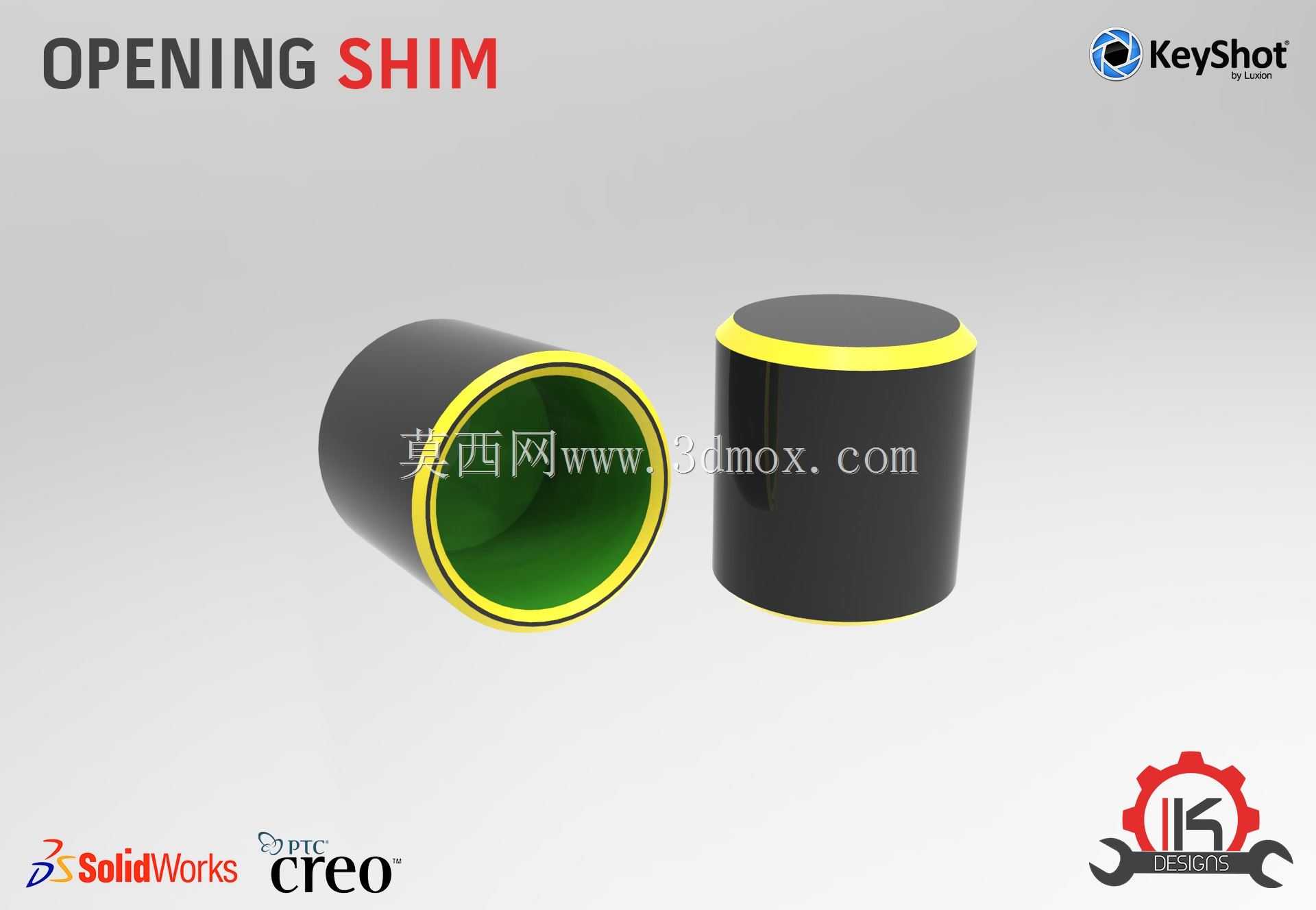

摩托车发动机用开口调整垫片结构

这类开口垫片在动力总成装配环节属于不起眼但直接影响整机运行精度的核心小零件，日常在摩托车发动机、小型通用内燃机的配气机构、连杆组件、缸体结合面处都能见到它的身影，核心作用是填充配合件之间的微小装配间隙，补偿零件加工带来的尺寸公差，保证运动副之间的配合间隙处于设计允许的区间内，避免因间隙过大出现机构异响、磨损加剧，或是间隙过小导致运动卡滞、热膨胀后抱死的故障。从实际装配场景来看，这类垫片常被用在筒式挺杆下方、气门摇臂轴安装位、缸盖与缸体的结合面辅助定位处，不同安装位置对垫片的厚度公差、端面平行度要求差异极大，配气机构用的调整垫片厚度公差通常需要控制在0.01mm级别，才能保证气门间隙符合冷态装配要求，避免热机后气门关闭不严出现动力下降、油耗升高的问题。设计这类垫片的时候，首先要匹配安装位的轴径或孔径边界，内孔尺寸需要比配合轴的公称直径大0.1-0.2mm，保证装配时能顺利套入，不会出现卡滞，外圆尺寸则要小于安装位的沉孔直径，避免垫片边缘与周边零件发生运动干涉；开口结构的设计是为了在部分不便于完全拆卸轴类零件的维修场景下，能够直接将垫片从开口处卡入安装位，降低售后维修的拆装工作量，开口的缝隙宽度需要控制在合理范围，既保证安装时的形变余量足够卡入轴件，又要避免安装后开口处出现过大的结构缺口，影响支撑面的受力均匀性。从材质选择逻辑来看，根据使用场景的不同，这类垫片会选用不同的材料，承受冲击载荷的位置会选用经过淬火处理的弹簧钢，保证足够的硬度和抗疲劳性能，需要密封辅助作用的位置则会选用铜质或覆有密封涂层的复合材料，兼顾间隙调整和微量密封的作用；垫片的两个端面必须保证足够的平面度和表面粗糙度，不能有冲压毛刺、翘曲变形，否则装配后会出现受力不均，局部应力集中导致垫片早期压溃失效。实际选型过程中，不能随意用普通平垫替代这类专用调整垫片，普通平垫的厚度公差大、端面平行度差，无法满足精密间隙调整的要求，很容易导致装配后间隙不符合设计值，引发后续的运行故障；建模时需要重点标注垫片的厚度公差、内外径尺寸、开口宽度、端面粗糙度要求，同时要考虑装配后的压缩量，不同材质的垫片在螺栓拧紧力矩下会有不同的压缩形变，设计时需要提前预留对应的厚度补偿量，保证最终装配完成后的实际间隙符合设计要求。
