多安装位钣金折弯金属板支撑固定件

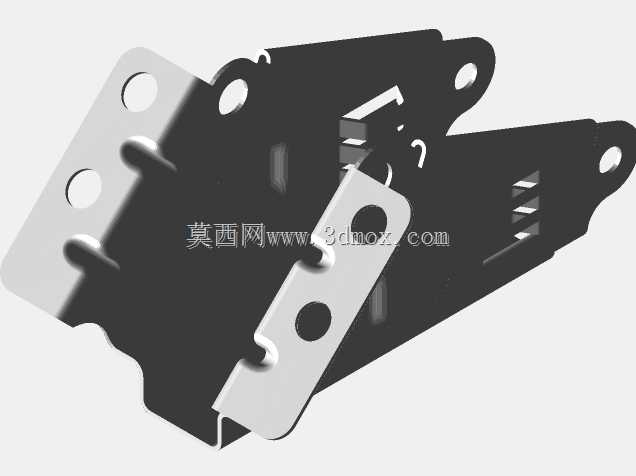

这类金属板支架多应用在机电设备内部的元器件固定、轻型机械外覆盖件连接、工业控制柜内走线托架以及小型自动化模组的辅助支撑场景，区别于厚板焊接支架，其采用钣金冲压折弯工艺成型，生产效率高，适合批量配套使用，在汽车内饰附件固定、家电内部构件装配、小型输送线侧装附件挂载场景中十分常见。从结构设计来看，该支架通过多道折弯形成立体支撑结构，不同折边分别承担安装定位、载荷承载、连接适配的功能，板体上预留的多个异形孔与圆孔，分别对应不同规格的紧固件安装需求，部分长圆孔可吸收装配公差，避免现场安装时因孔位偏差导致无法装配的问题，折边处的加强压型结构，能够在不增加板材厚度的前提下提升构件的抗弯折刚度，减少受力后的形变余量。设计这类钣金支架时，首先要明确安装边界的空间限制，确认支架安装后不会与周边运动部件、管线产生干涉，折弯半径需要匹配所选板材的延展性能，避免折弯处出现裂纹，不同安装面的孔位同轴度、位置度公差需要控制在合理范围，既要保证装配顺畅，也要避免间隙过大导致连接后出现晃动。支架的安装面分别适配平面贴装、侧挂固定两种安装形式，可根据实际安装场景选择对应的固定孔位，承载方向沿折弯加强筋的走向布置，能够最大化发挥板材的结构强度，避免垂直于板面的载荷造成支架变形。在实际选型应用时，需要根据挂载部件的重量核算板材厚度与折弯边高度的匹配关系，若用于有振动的工况场景，可在安装面之间加装减震垫，配合防松紧固件提升连接可靠性，支架表面可根据使用环境选择镀锌、喷塑等表面处理方式，提升耐腐蚀性能，适配不同的工业应用环境。建模过程中需要准确还原每道折弯的角度、折弯扣除值，确保展开后的下料尺寸与实际生产一致，孔位的位置需要对应实际安装的紧固件规格，预留足够的扳手操作空间，避免出现紧固件无法拧紧的问题。
