深沟球滚动轴承机械结构三维设计

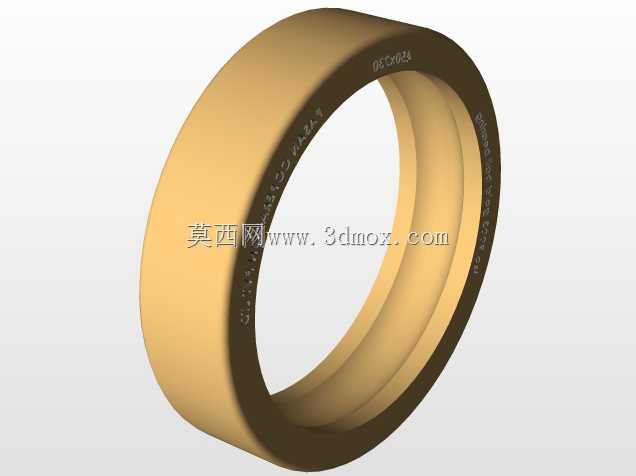

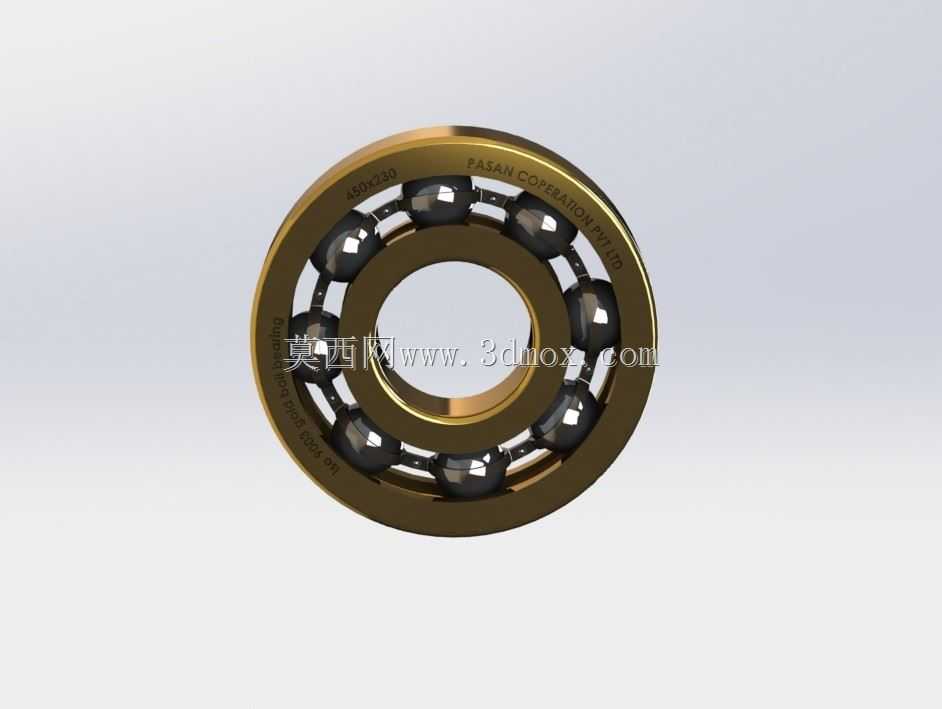

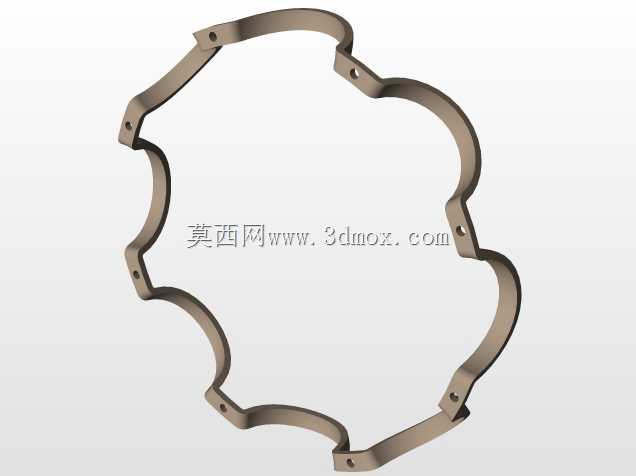

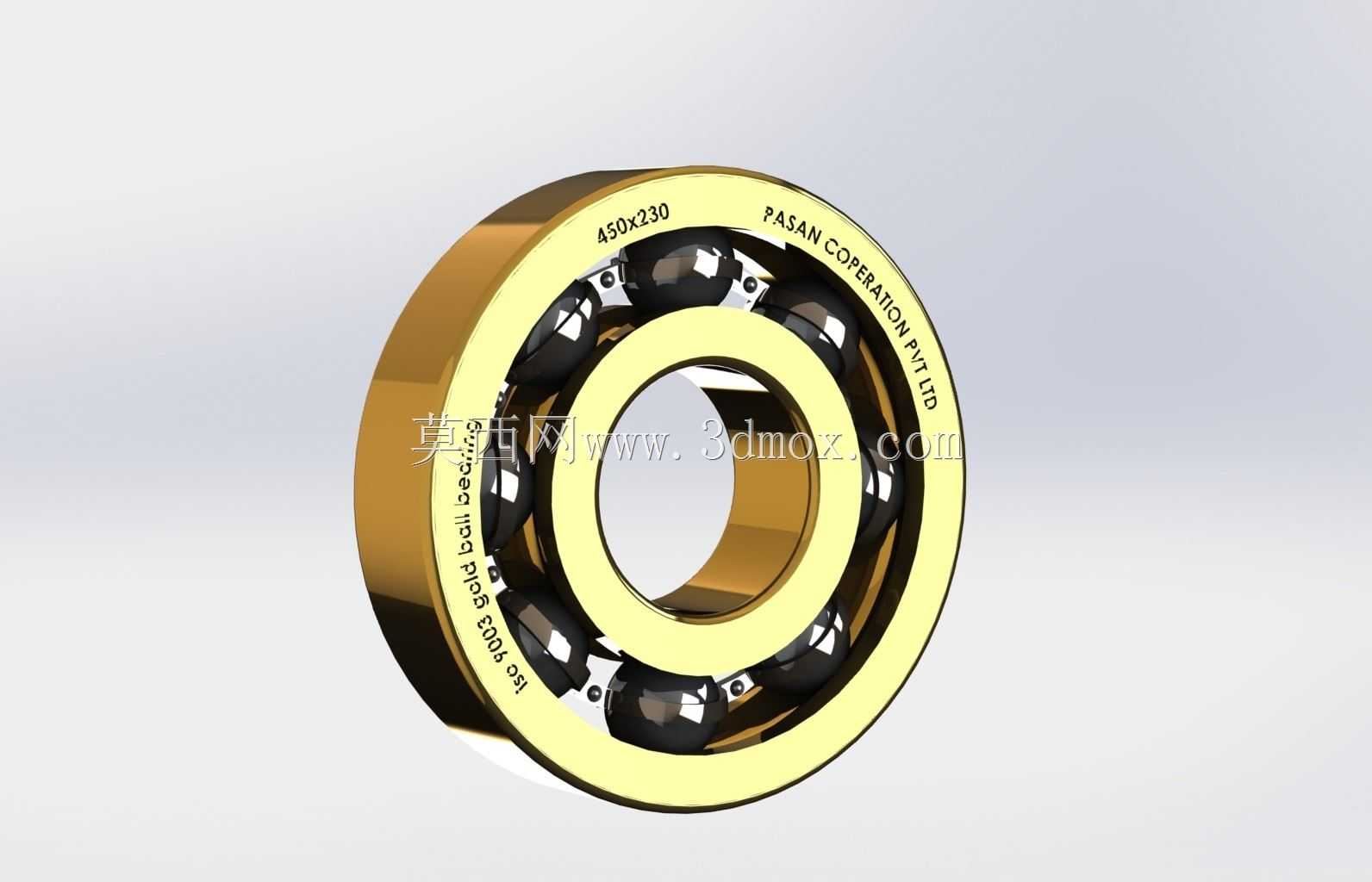

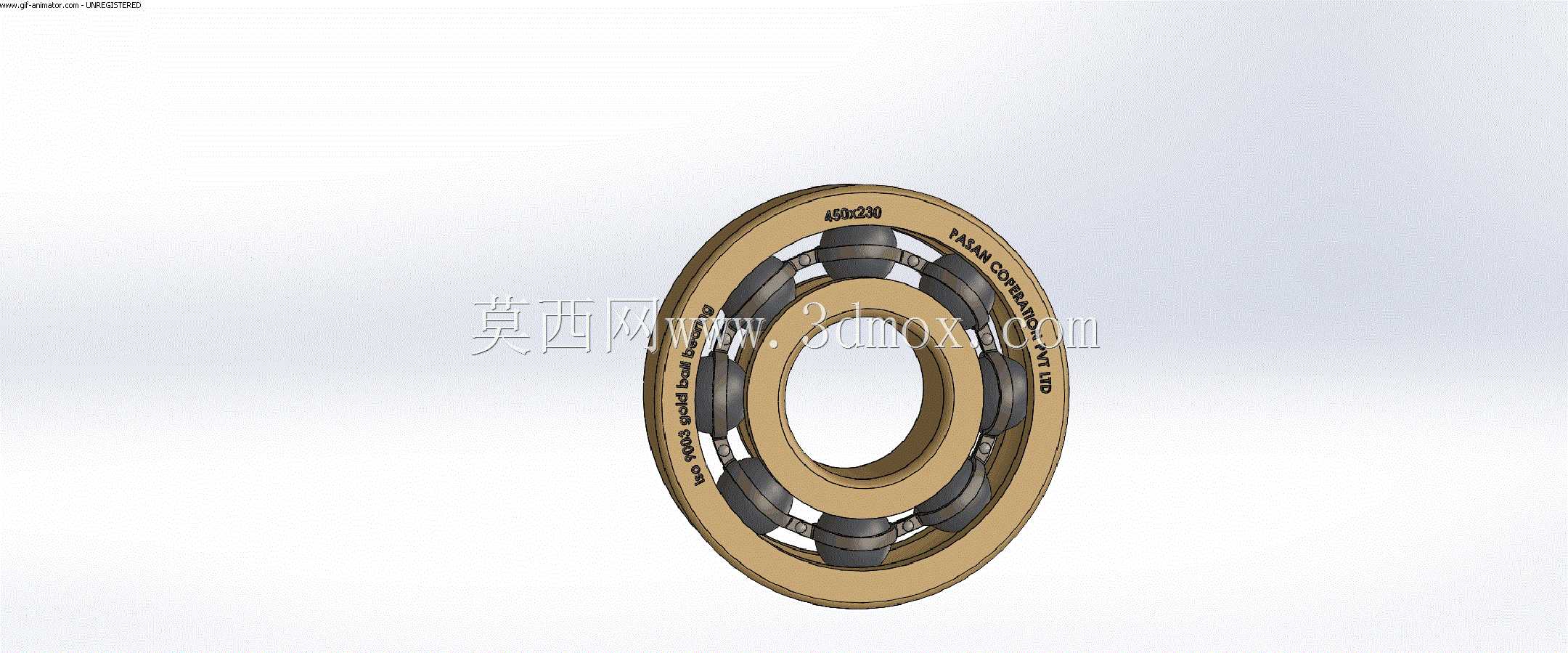

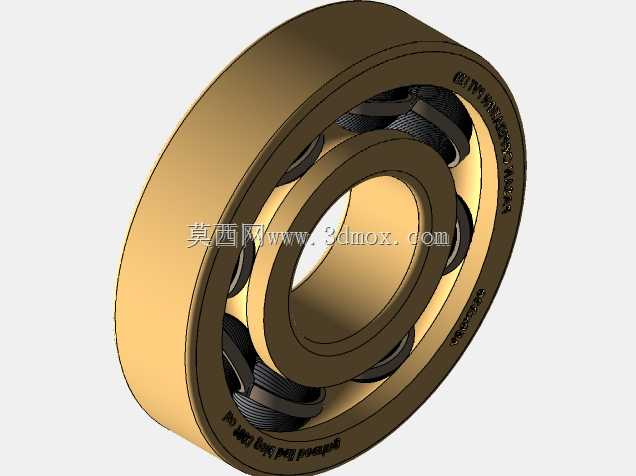

在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用机电设备到重型工业传动机组，几乎所有存在连续回转运动的机构，都需要依靠这类轴承完成旋转轴的定位与载荷传递。这类轴承的核心作用，是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力控制在极低水平，同时承担径向与双向轴向的复合载荷，避免轴系在运转过程中出现径向跳动或轴向窜动，保障整套传动机构的运转精度与运行寿命。从结构设计逻辑来看，这款滚珠轴承采用了经典的双滚道套圈搭配钢球滚动体的结构形式，内圈与轴颈采用过盈配合实现周向与轴向定位，外圈则与设备轴承座的安装孔形成过渡配合，方便装配过程中的公差调整。保持架采用兜孔式结构，将每一粒钢球均匀分隔在滚道的对应位置，避免钢球在运转过程中发生相互碰撞、摩擦，同时保证所有滚动体受力均匀，不会出现局部载荷集中导致的早期点蚀失效。在实际选型与安装校核过程中，需要重点关注轴承的内径、外径与宽度三个核心安装尺寸，这三个参数直接决定了轴承与轴、轴承座的配合公差选择，内径尺寸需要匹配对应轴段的轴颈公差，通常采用基孔制配合，根据载荷的冲击特性选择不同的过盈量；外径与轴承座孔的配合则采用基轴制，针对外圈需要随载荷方向游动的应用场景，可选择间隙配合满足轴向游动需求，针对外圈需要完全固定的重载场景，则选择适当的过渡配合保障定位可靠性。从应用场景来看，这类轴承既可以应用在中小功率电机的输出轴支撑、机床主轴的前端辅助支撑，也可以用在输送线辊筒的两端支撑、家用家电的电机转子支撑，甚至是自行车花鼓、健身器材的旋转关节等轻载场景。设计过程中，滚道的曲率半径需要与钢球直径形成合理匹配，通常滚道曲率略大于钢球半径，保证钢球与滚道之间形成合适的接触角，在承受径向载荷时可以将载荷均匀分散到接触面上，降低接触应力。同时轴承的密封结构与润滑方式选择也需要结合应用场景调整，在粉尘较多的工矿场景需要加装接触式橡胶密封圈，避免外部杂质进入滚道加剧磨损，在高速运转场景则需要采用脂润滑或者油气润滑方式，控制轴承的温升，避免润滑脂在高温下失效导致轴承抱死。在三维建模过程中，需要重点还原钢球与内外滚道的接触关系、保持架的兜孔间隙，以及套圈上的定位卡槽、密封槽等细节结构，方便后续做装配干涉检查、载荷仿真分析时，能够准确还原轴承的实际受力状态，为整套轴系的设计校核提供精准的模型依据。
