花键连接式法兰安装轮毂结构设计

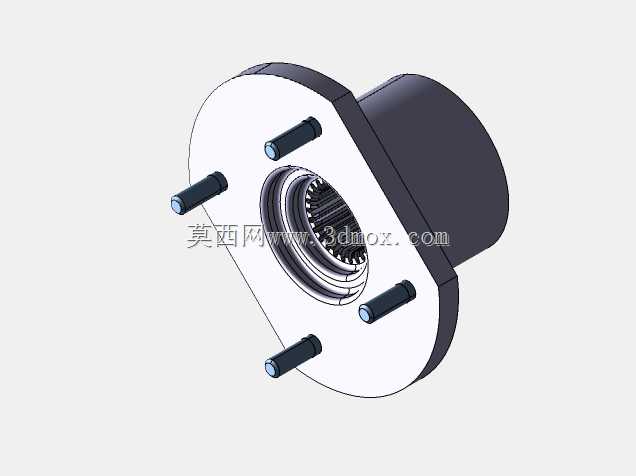

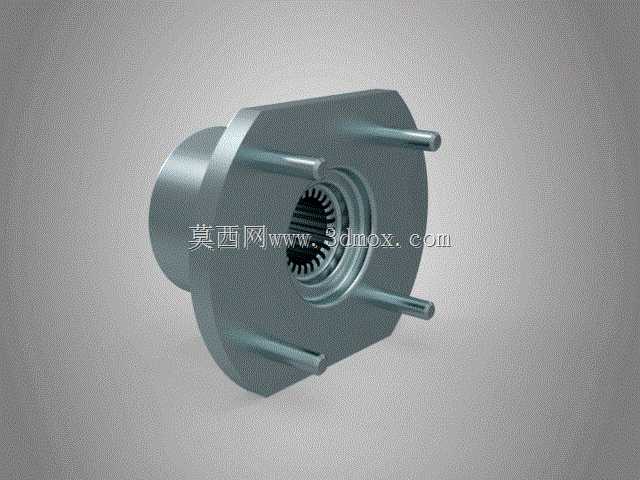

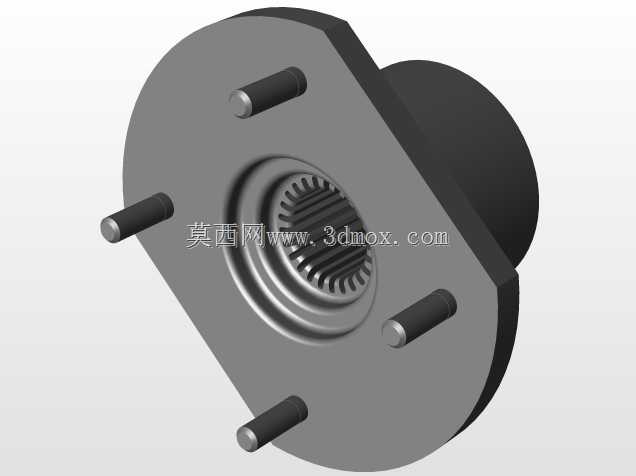

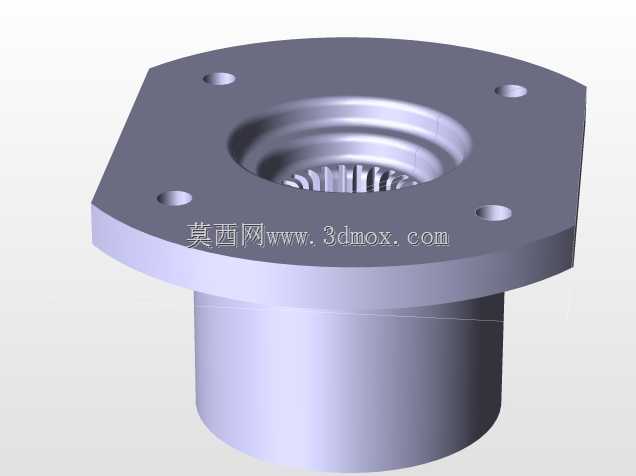

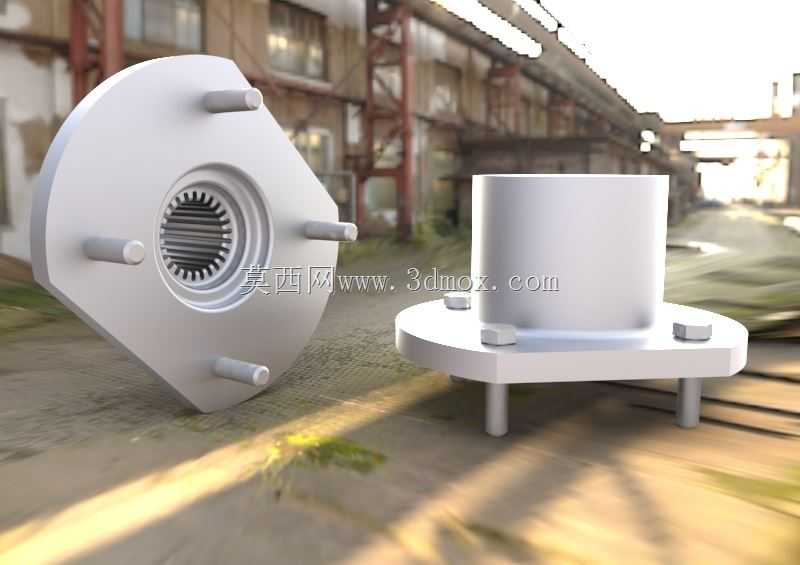

这类带内花键的法兰式轮毂，常应用在中小功率传动系统的动力输出端，常见于农用作业机具、轻型输送设备、小型工程机械的行走与传动单元中，承担动力转接、部件承载、定位安装的多重作用。从结构设计逻辑来看，主体分为两个功能区段，一侧是带内渐开线花键的盘状基座，盘面均匀分布四个圆柱定位销，用于对接外部传动件的定位孔，保证周向传动精度的同时，抵消部分径向载荷，避免花键单独承受侧向力导致的磨损加剧；另一侧是带法兰凸缘的筒状连接段，法兰面预留三个螺栓安装位，下方伸出的圆柱支脚用于嵌入安装基座的定位孔，限制安装后的轴向窜动，保证传动过程中的同轴度。设计时优先考虑安装边界的适配性，盘状基座的外轮廓做了切边处理，并非整圆结构，目的是在狭小安装空间内避让周边的管线、相邻传动部件，减少不必要的空间占用，同时切边后的平面也可作为安装时的找正基准，方便现场装配时快速对齐安装位。内花键的参数匹配是这类轮毂设计的核心，齿形公差选用中等精度等级，既可以满足常规传动场景下的扭矩传递需求，也不会因为加工精度要求过高导致制造成本攀升，花键孔的入口处做了倒角导向，方便装配时花键轴的顺利导入，避免装配过程中磕碰齿顶造成的初始损伤。筒状连接段的内径与对接轴的配合选用间隙配合，保证拆装便捷性的同时，配合长度覆盖对接轴的1.2倍轴径，足够的配合长度可以减少轴端的挠曲变形对轮毂的影响，降低运转过程中的振动幅度。法兰面的螺栓孔做了沉头处理，螺栓安装后头部不超出法兰平面，避免与外部旋转部件发生刮碰，三个螺栓的分布角度经过载荷计算，在承受额定扭矩时每个螺栓的剪切力处于安全阈值内，同时预留足够的预紧力施加空间，防止运转过程中螺栓松动。盘面的定位销与基座采用过盈配合压装，销柱伸出高度根据对接件的定位孔深度设定，保证对接后定位销完全嵌入孔内，不会出现虚定位的情况，销柱端部做了圆弧倒角，同样是为了装配时的导向便利。这类轮毂在实际使用中，需要注意安装时的端面跳动公差控制，盘状基座的安装端面与筒状段轴线的垂直度公差控制在0.05mm以内，避免运转时因为端面偏摆导致的传动不平衡，减少轴承端的附加载荷。日常维护中，花键部位需要定期涂抹润滑脂，减少齿面的磨损，定位销如果出现变形或者磨损过量需要及时更换，避免因为定位失效导致的传动错位。从建模角度来看，这类零件的建模需要优先确定基准轴线，所有结构特征都以该轴线为基准展开，花键特征可以通过参数化生成，保证齿形的准确性，切边轮廓、安装孔位、定位销位置都需要严格按照安装边界的尺寸约束设定，避免出现装配干涉。
