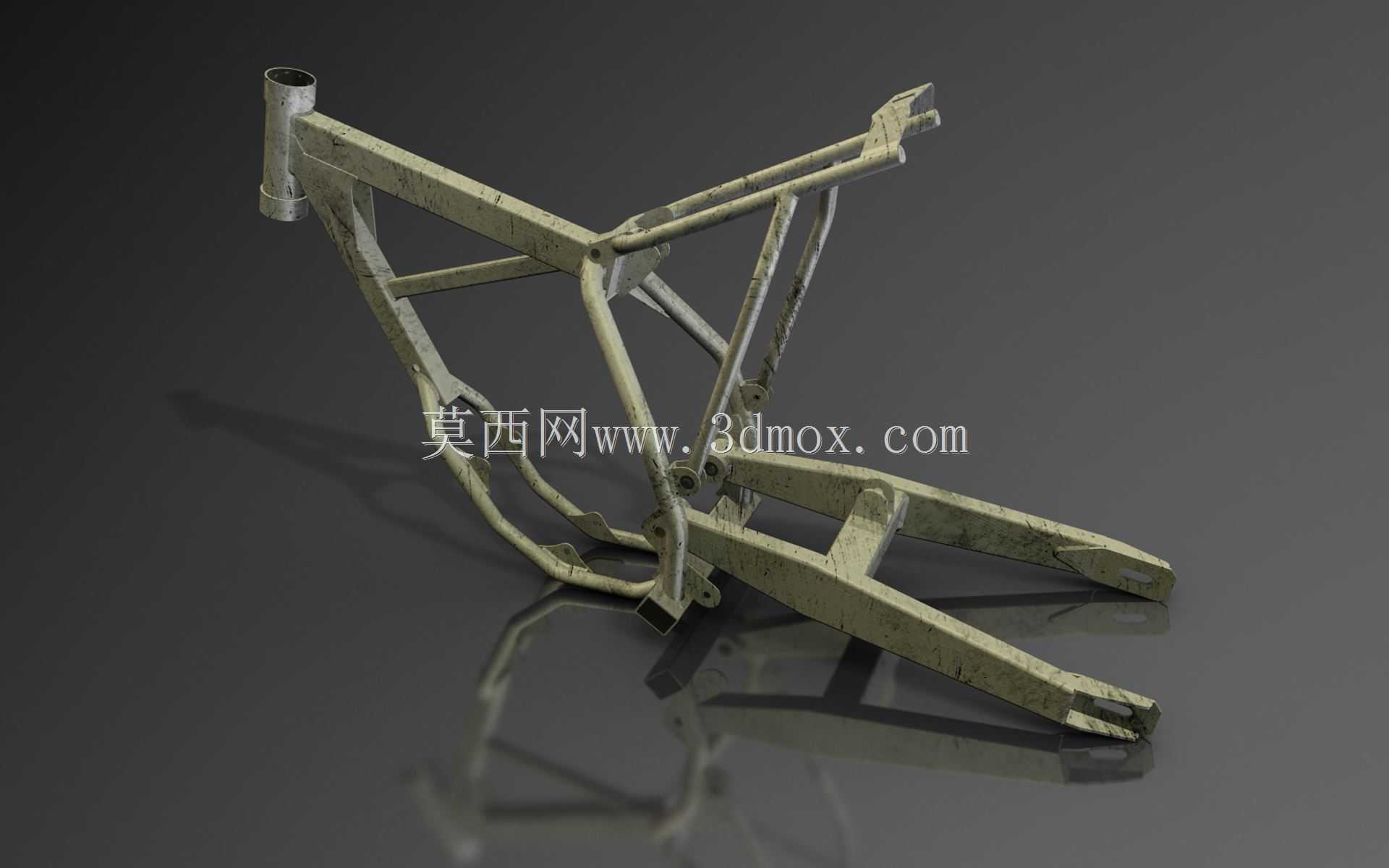

老旧车辆底盘承载框架结构三维数模

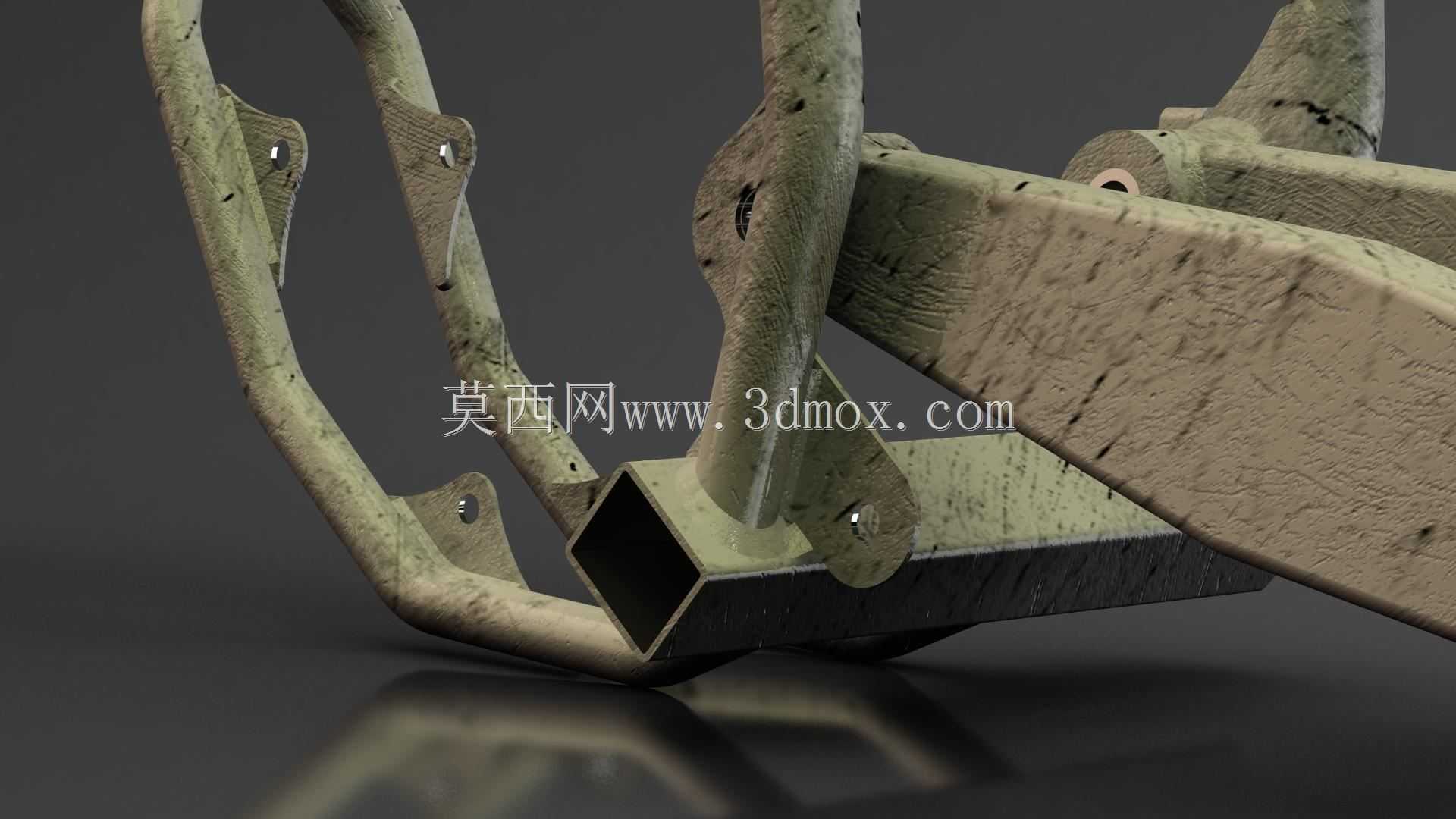

该结构件属于非道路作业车辆的底盘承载框架，主要应用于小型工程作业机具、低速农用作业车辆的下部承载系统，承担整车上装部件、动力总成、行走机构的载荷传递与固定功能。从结构设计来看，主体采用矩形空心型钢作为主纵梁与横梁的基础型材，相比等重的实心型材具备更高的抗弯截面系数，在控制整体自重的前提下保证足够的扭转刚度与弯曲强度，适配非铺装路面行驶时产生的交变冲击载荷。框架上的异形冲压支架通过焊接方式与主型材连接，支架上预留的光孔用于安装转向机构、悬挂摇臂、动力单元固定吊点，孔位的位置度公差控制在0.2mm范围内，保证后续装配时各部件的安装同轴度，避免出现运动干涉。设计过程中优先考虑了野外作业的维护便利性，所有安装面均预留了足够的扳手操作空间，易损件的固定螺栓均采用外露式布置，无需拆解主体框架即可完成常规部件更换。主框架的外形尺寸适配1.2米级轮距的小型作业车辆，整体安装边界的宽度控制在1100mm，纵向长度为850mm，底部离地间隙预留220mm，能够满足坑洼路面、碎石场地的通行需求，避免行驶过程中框架底部与地面凸起物发生剐蹭。框架的焊缝均采用连续角焊缝设计，焊脚高度根据型材壁厚设置为4mm，在应力集中的支架与主梁连接位置额外增加了三角形加强筋，分散长期交变载荷下的应力集中点，降低焊缝开裂的风险。表面的做旧质感还原了长期户外使用后的漆面老化、泥土附着的实际状态，可用于作业场景的可视化渲染、装配干涉校验、有限元受力分析的前置模型基础，结构设计上预留了后续改装拓展的安装孔位，可根据不同上装需求加装附属部件固定支架，无需对主体框架进行二次切割焊接。
