车用汽油机点火系统火花塞结构设计

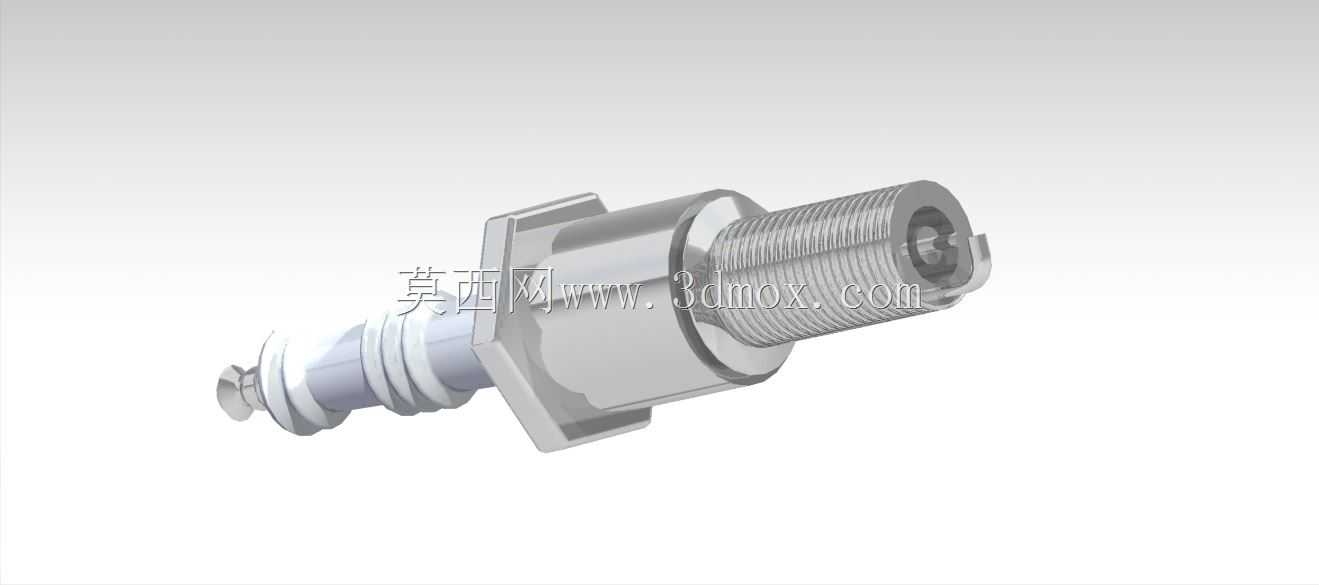

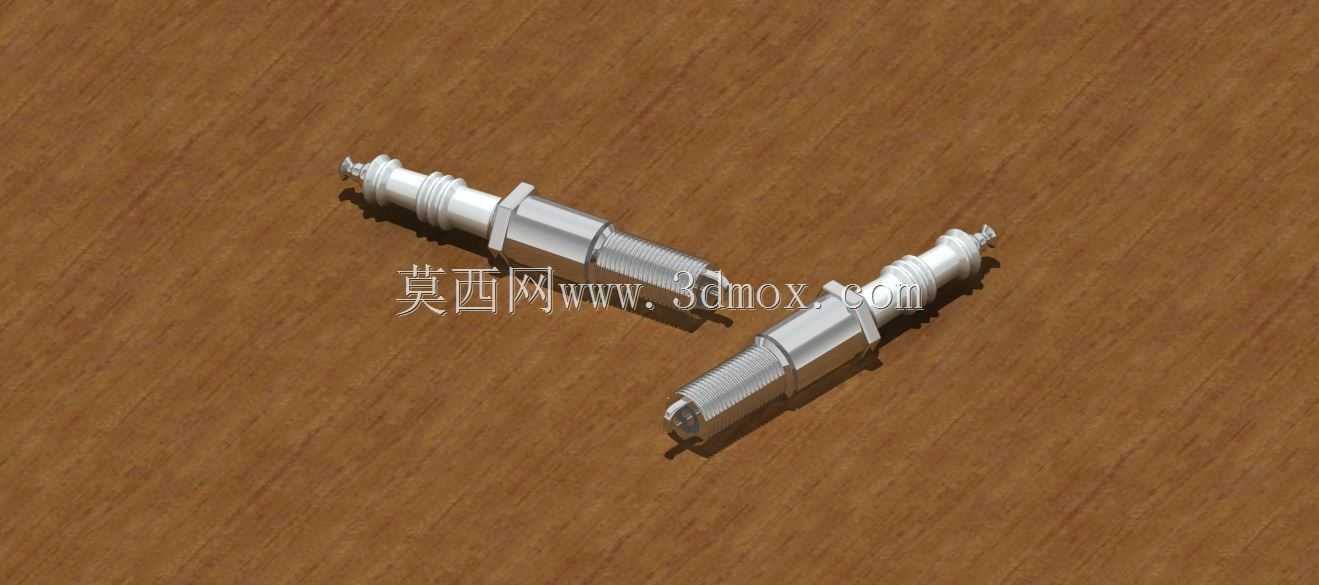

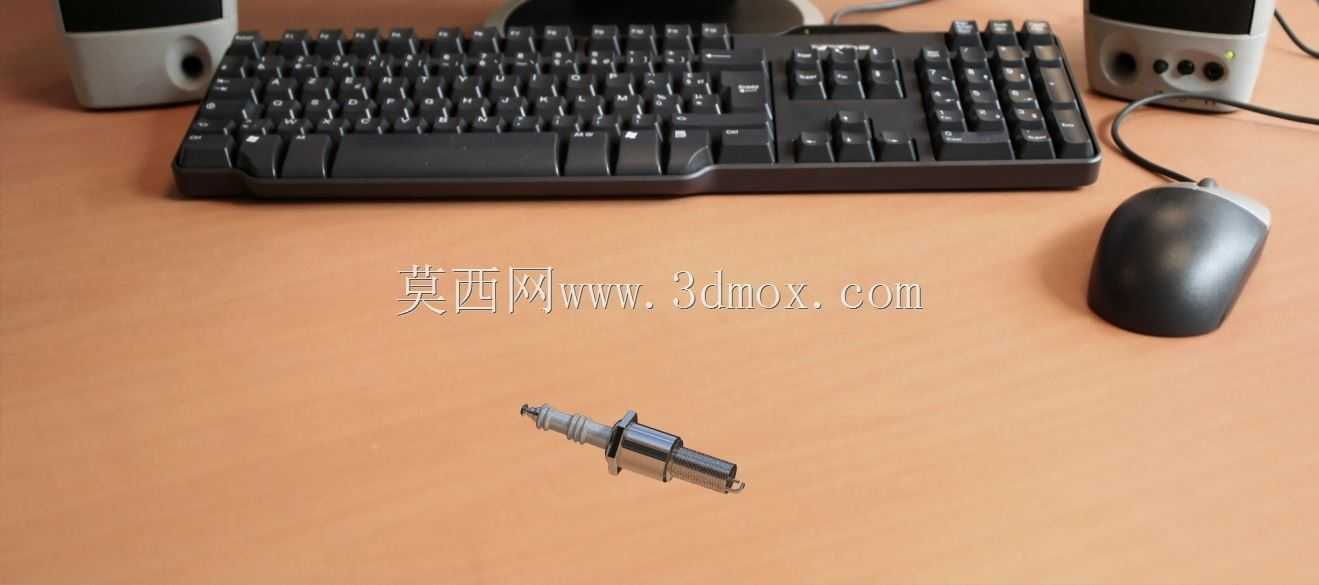

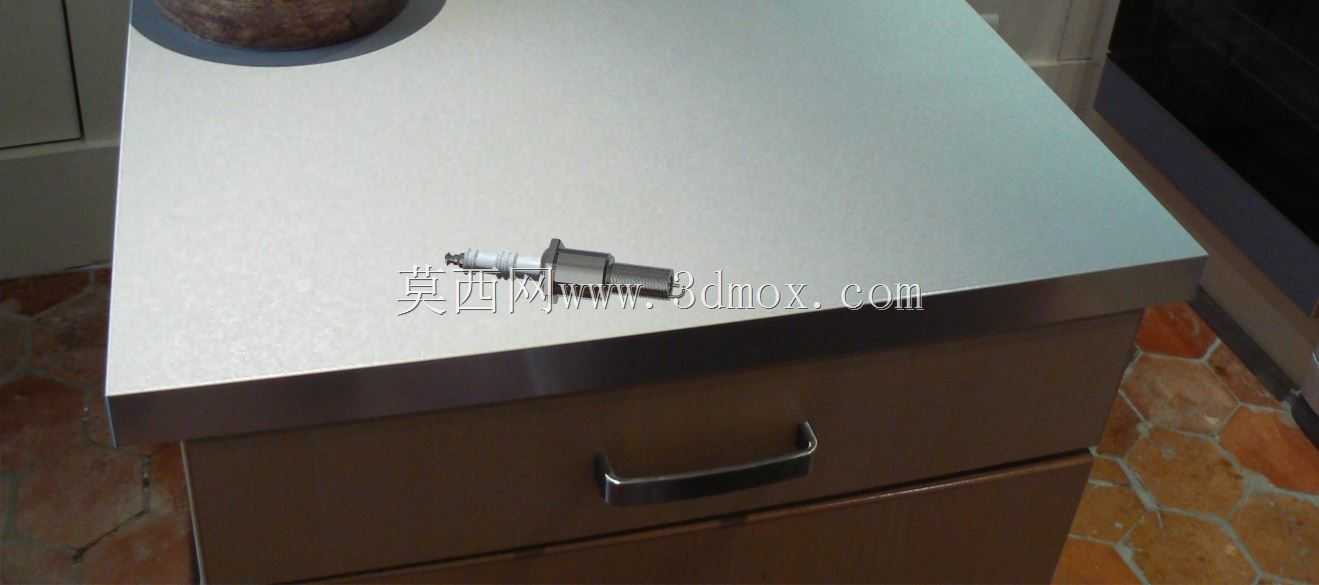

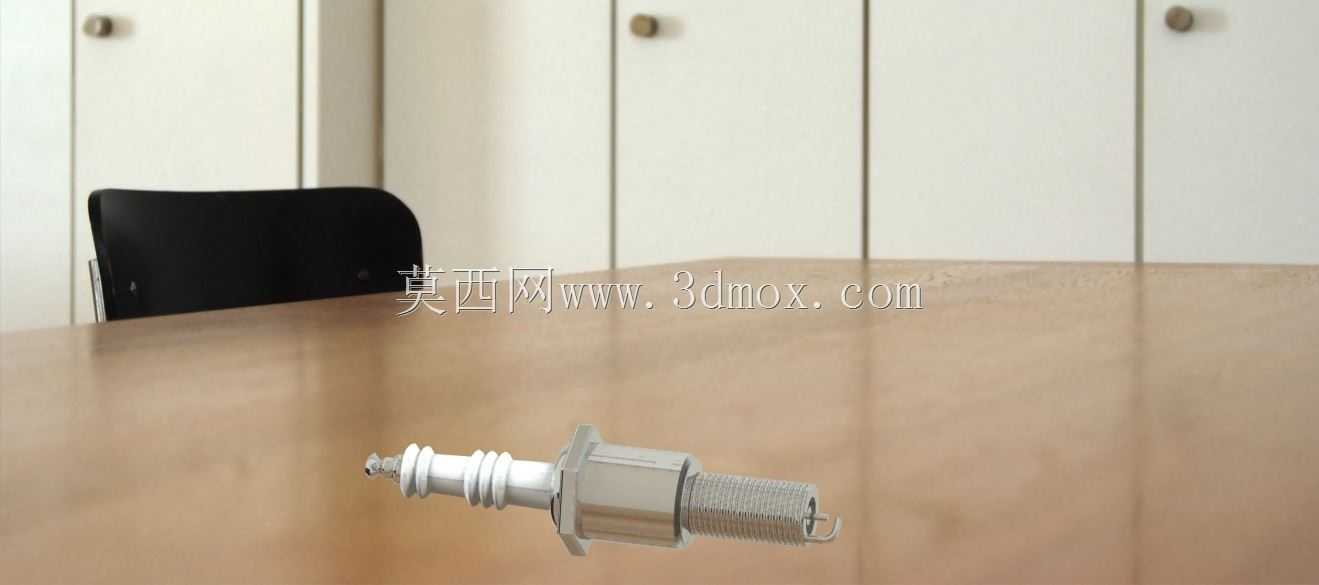

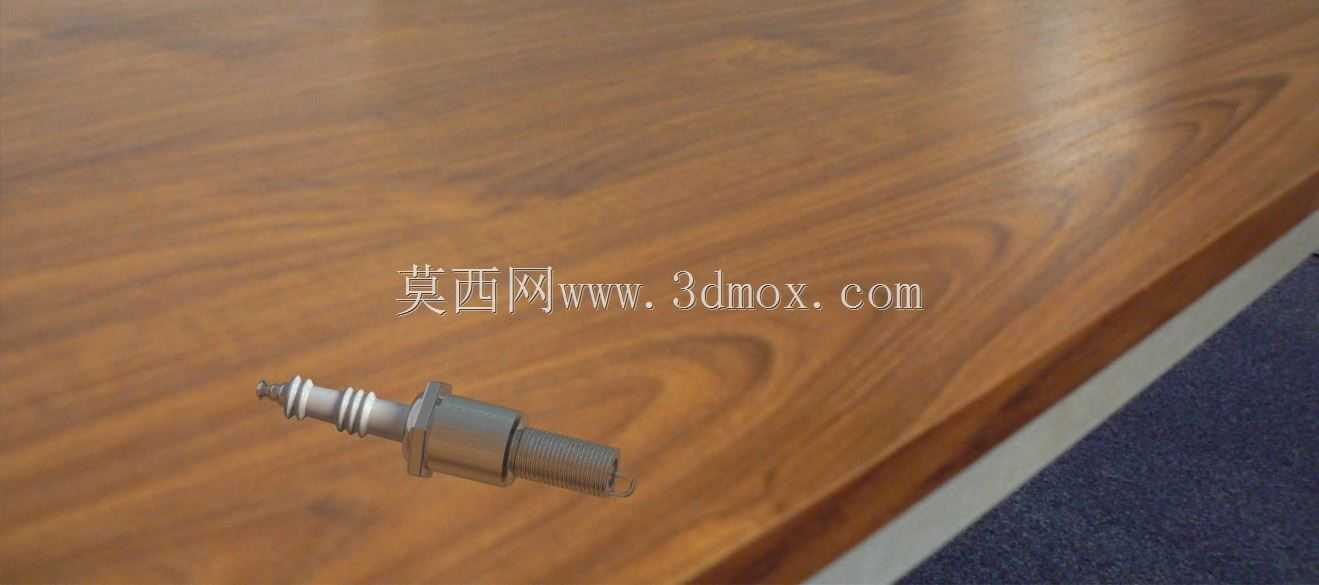

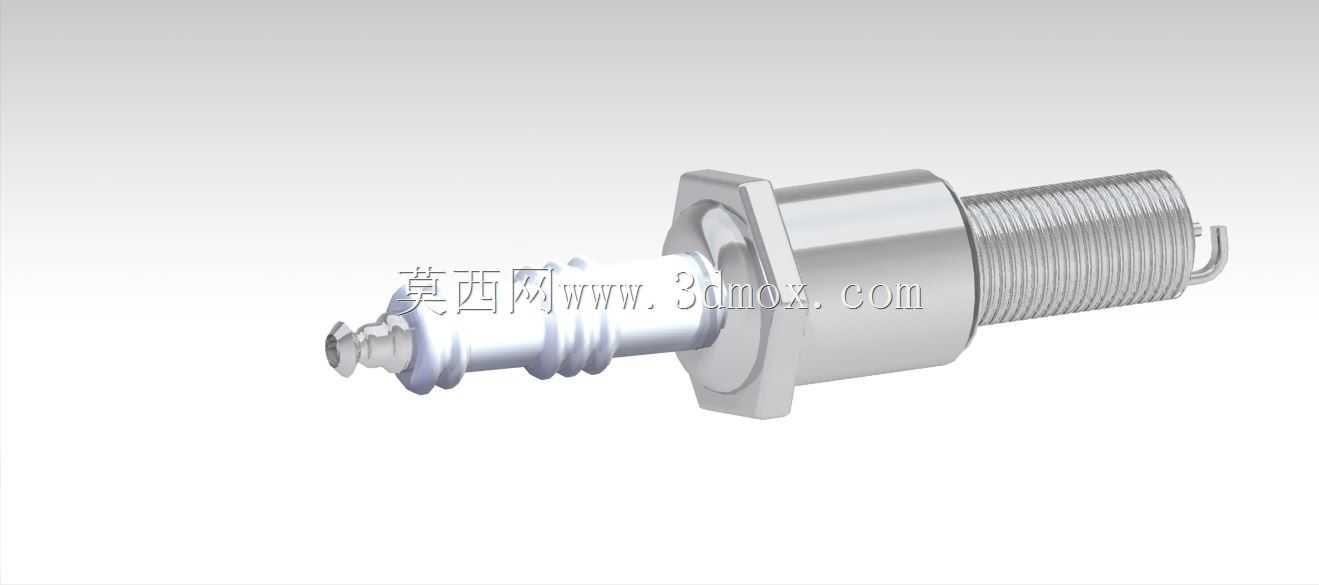

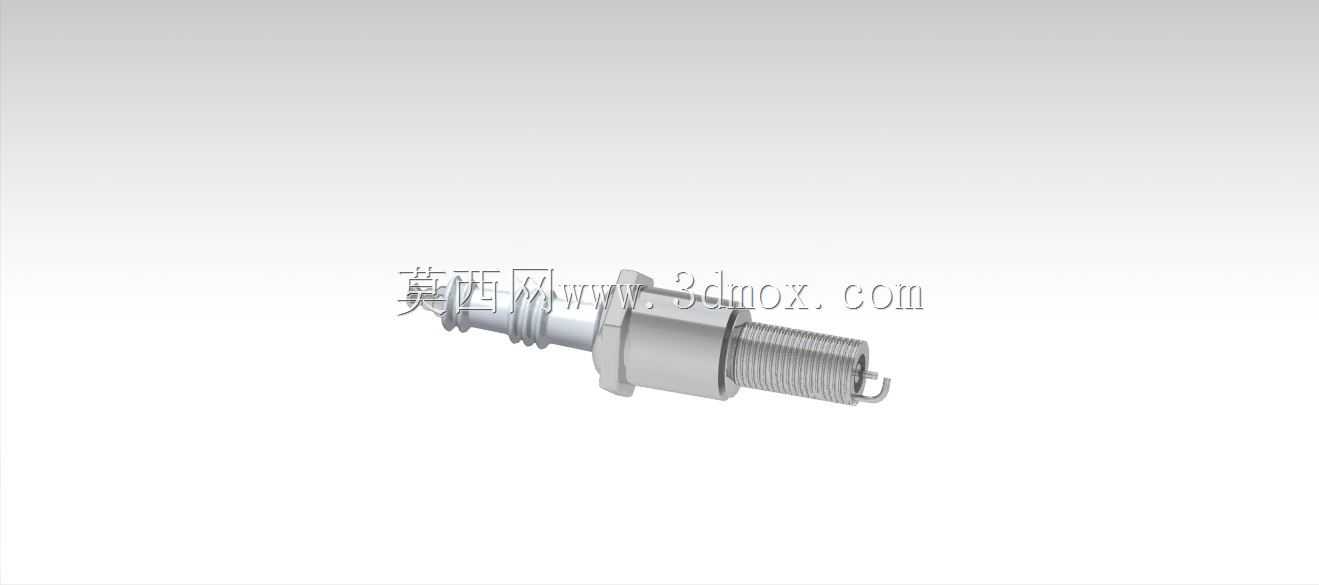

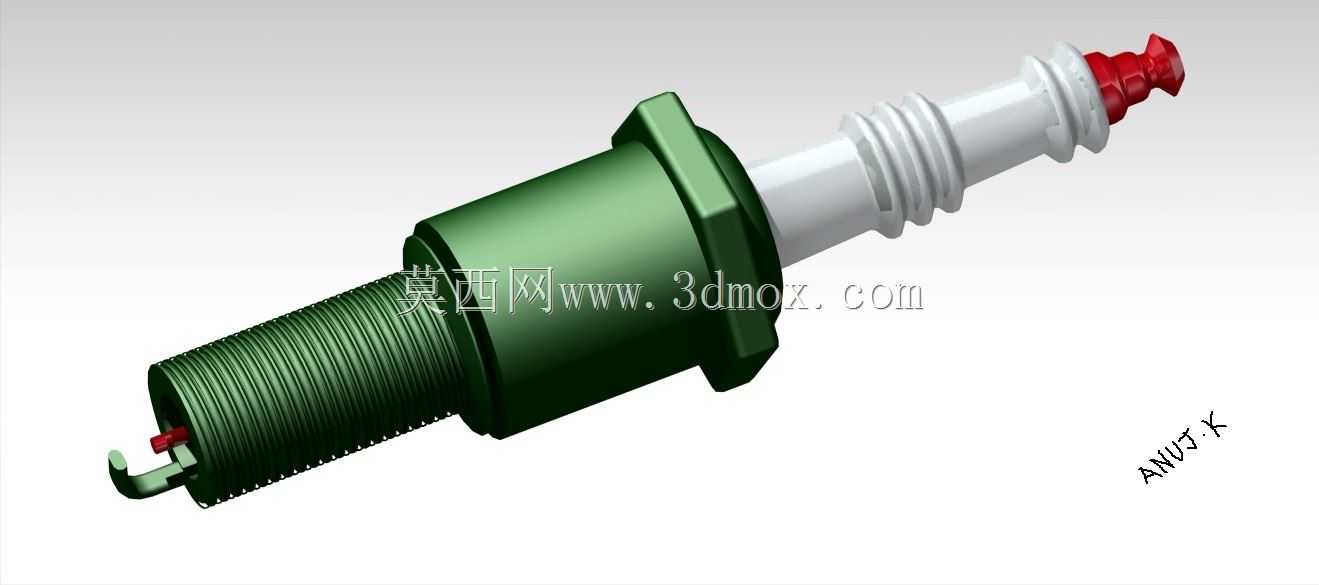

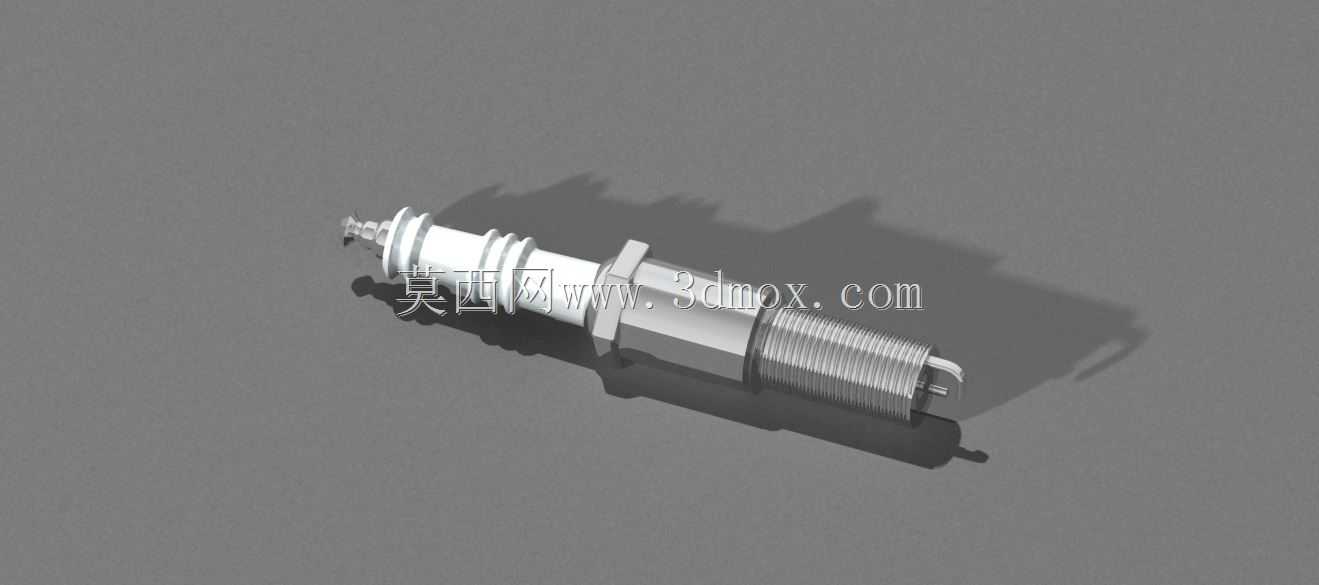

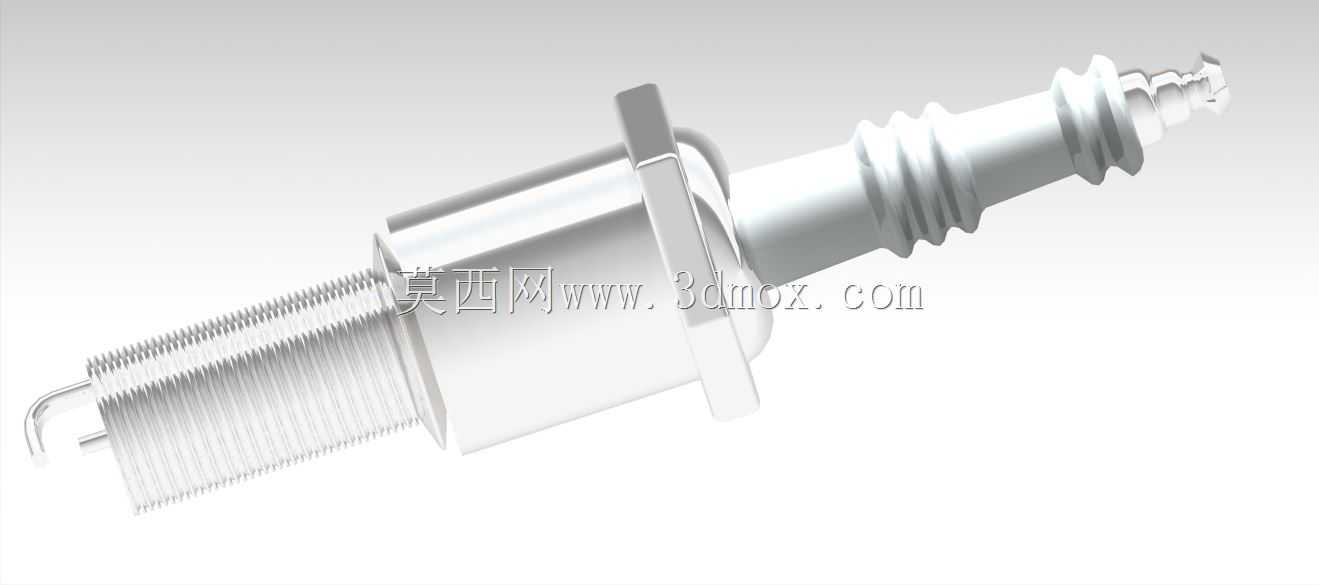

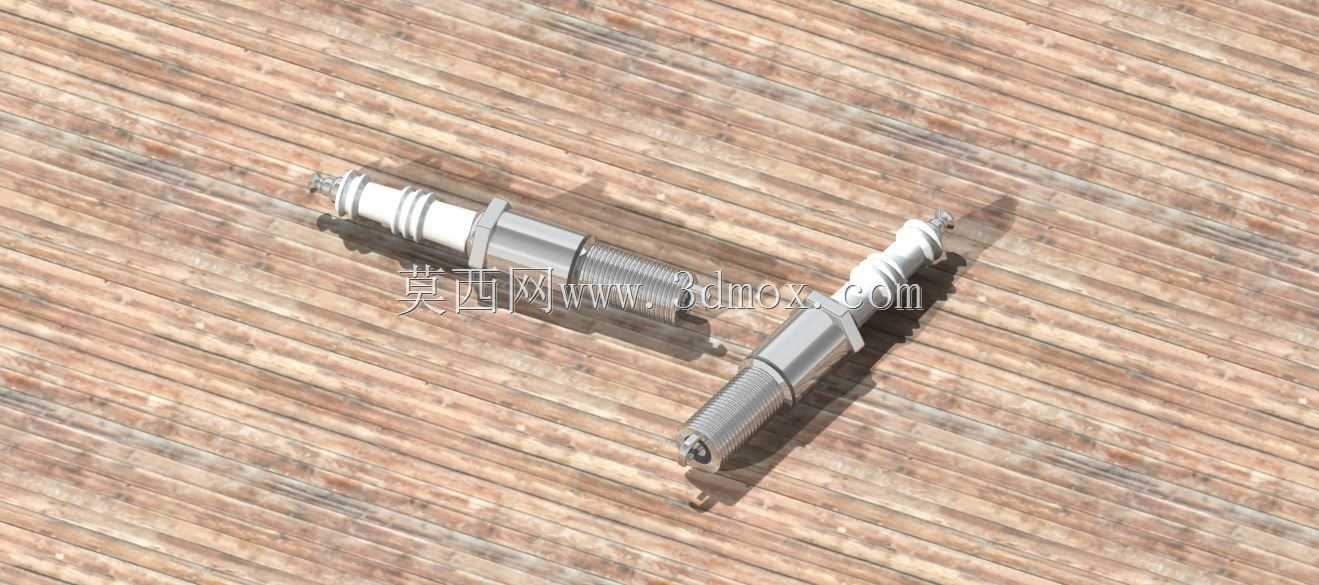

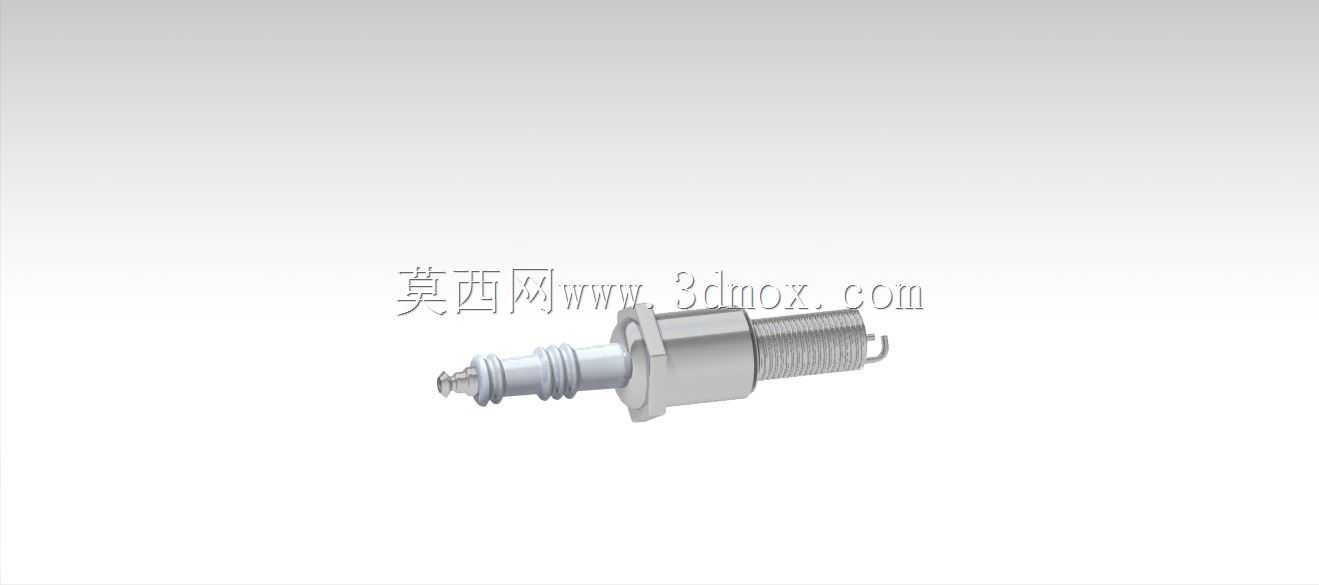

在往复式汽油内燃机的点火系统里，火花塞是直接决定缸内混合气能否可靠引燃的核心执行部件，其工作状态直接关联发动机的动力输出稳定性、燃油经济性与排放表现，广泛应用于乘用车辆、商用车辆、小型通用动力机械、摩托类动力装置的汽油机型中，但凡采用点燃式做功原理的内燃动力设备，都需要匹配对应热值参数的火花塞完成点火动作。从结构设计逻辑来看，火花塞的整体构型完全围绕高压绝缘、耐高温耐冲击、可靠密封、精准点火这几个核心需求展开，最上端的接线螺母用于连接高压点火线束，将点火线圈产生的上万伏高压电导入内部；中部的陶瓷绝缘体采用高氧化铝材质烧结成型，既要承担高压电与金属壳体之间的绝缘作用，避免高压漏电导致点火能量不足，还要承受缸内燃烧过程的骤热骤冷冲击，陶瓷体表面设计的多道伞棱结构，是为了增加表面爬电距离，即便在潮湿、积灰的工况下也能避免沿面放电。金属壳体部分采用冷镦成型后加工螺纹的工艺制造，外部的六角结构用于配合套筒完成安装拧紧，螺纹规格直接对应发动机缸盖的安装孔尺寸，安装时需要严格控制拧紧力矩，既要保证壳体与缸盖之间的金属密封垫充分压合，避免缸内压缩气体泄漏，又不能力矩过大导致陶瓷体受应力破裂或者螺纹滑牙。壳体下端延伸出的侧电极与中心电极之间保留精准的点火间隙，这个间隙参数直接影响点火能量的释放效果，间隙过大需要更高的点火电压才能击穿混合气，容易出现高速缺火问题，间隙过小则火花能量不足，会导致混合气燃烧不充分、积碳快速堆积。中心电极与侧电极通常采用镍基合金材质，部分高性能型号会在电极端面嵌入铂、铱等贵金属材质，提升电极抗烧蚀能力，延长部件的使用寿命。从安装边界来看，火花塞的螺纹旋入长度需要和缸盖厚度完全匹配，旋入过长会导致电极突出燃烧室过多，不仅会和活塞运动轨迹发生干涉，还会改变点火位置导致燃烧时序异常；旋入过短则电极凹在安装孔内，点火火焰核无法快速扩散到整个燃烧室，会导致燃烧速率下降、动力输出疲软。设计建模过程中需要重点关注陶瓷绝缘体与金属壳体之间的压装密封结构，这个位置是火花塞最容易出现漏气失效的部位，通常采用铜粉填充或者多层密封垫圈的结构，保证在高温高压的缸内环境下长期工作不会出现气体泄漏；同时还要兼顾电极的散热路径设计，热值的匹配本质就是通过调整壳体与陶瓷体的接触导热面积，让电极工作时的温度保持在自清洁区间，既不会因为温度过低导致积碳附着漏电，也不会因为温度过高出现电极早燃、烧蚀的问题。
