轻型飞机桁架式机身骨架结构设计

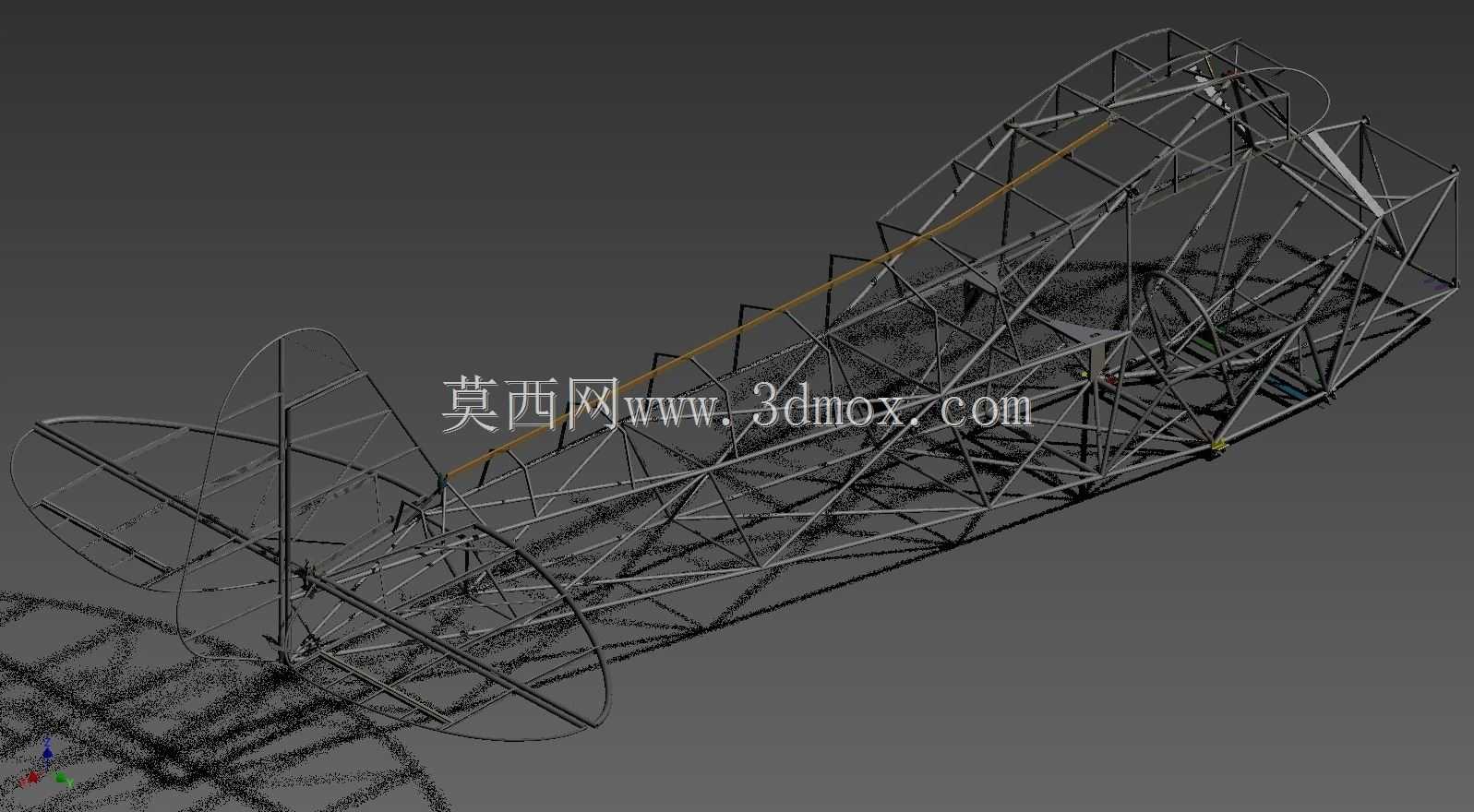

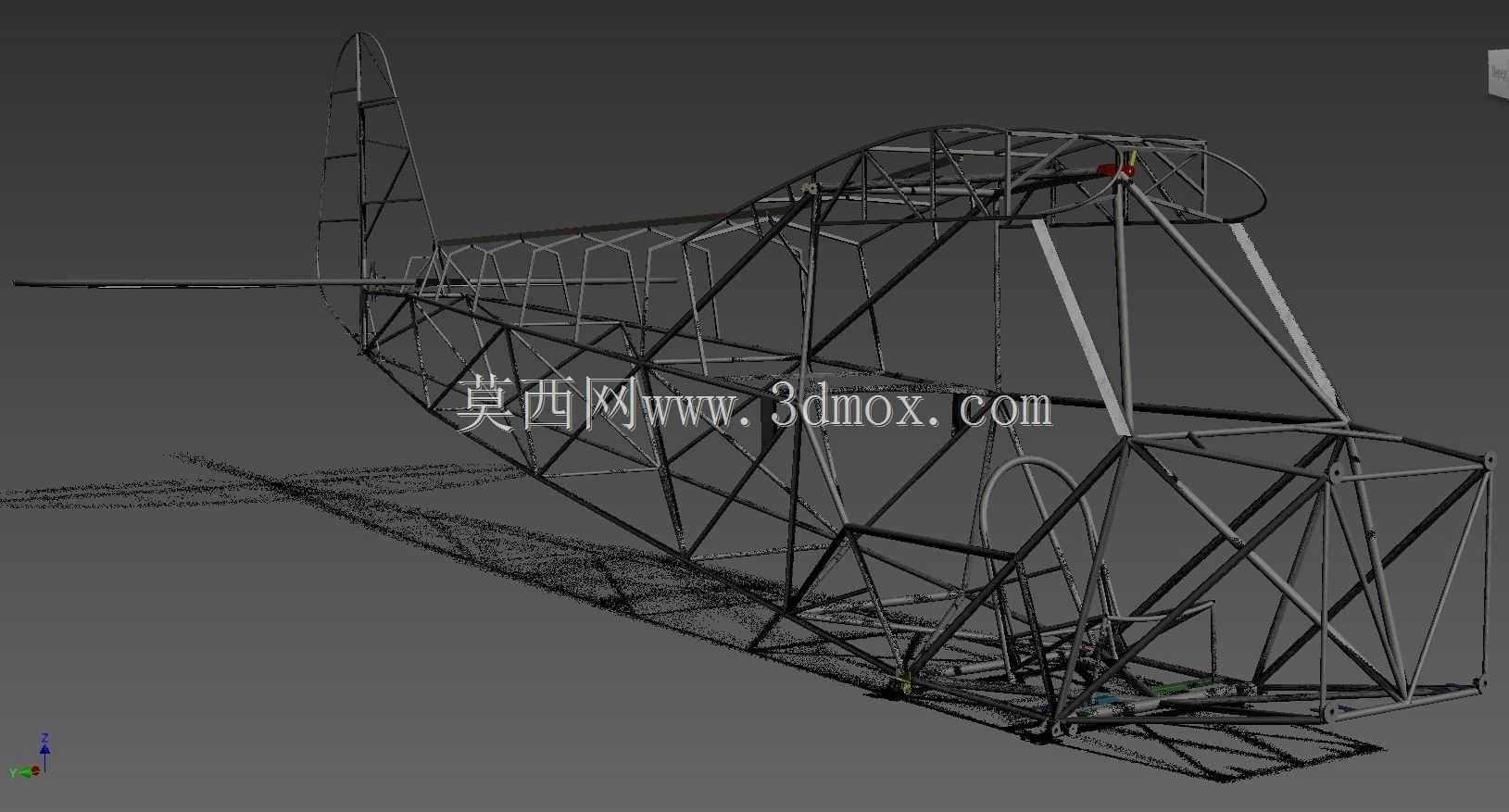

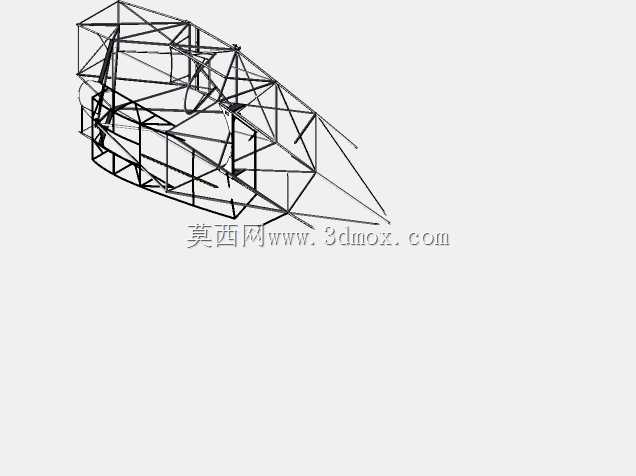

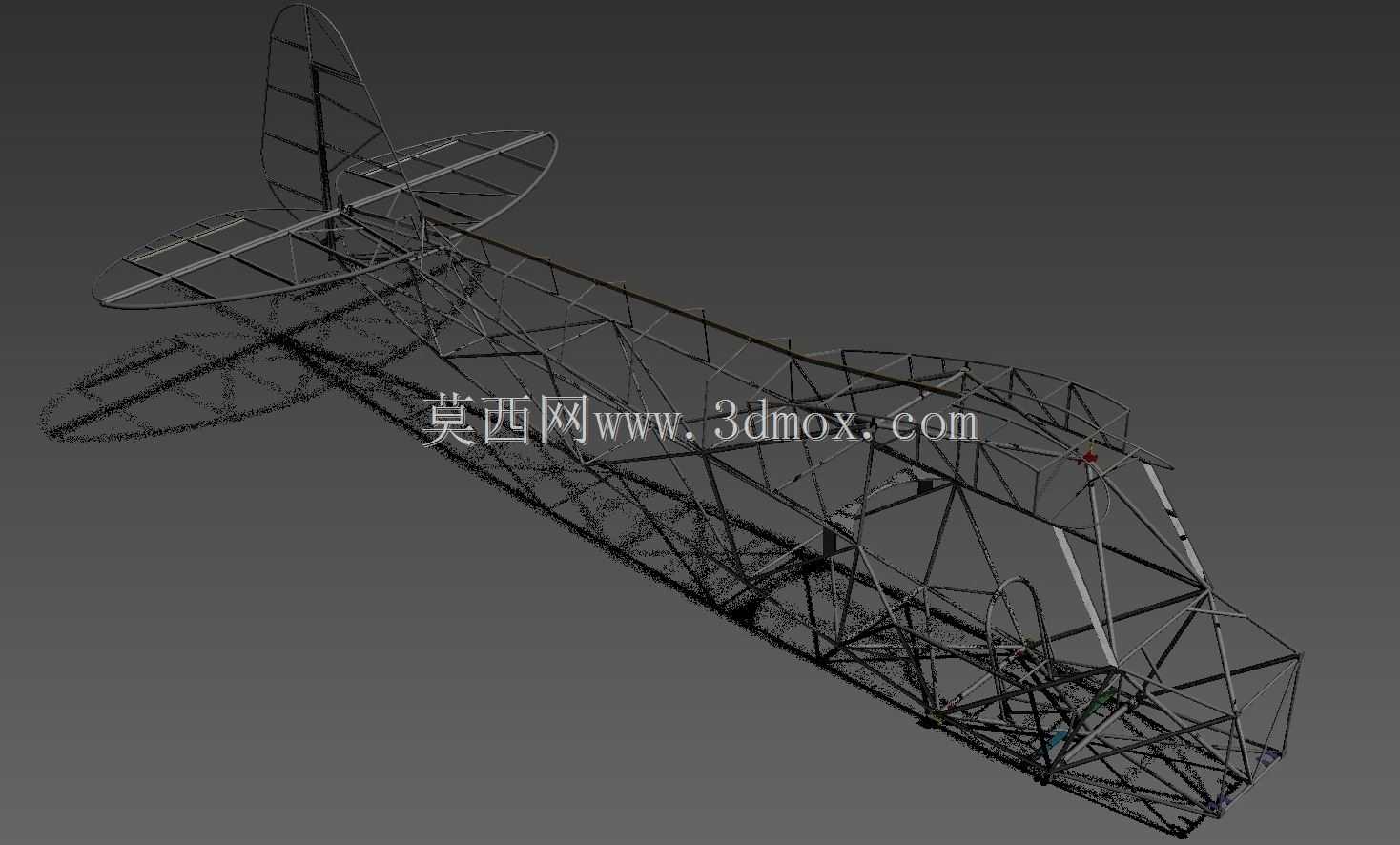

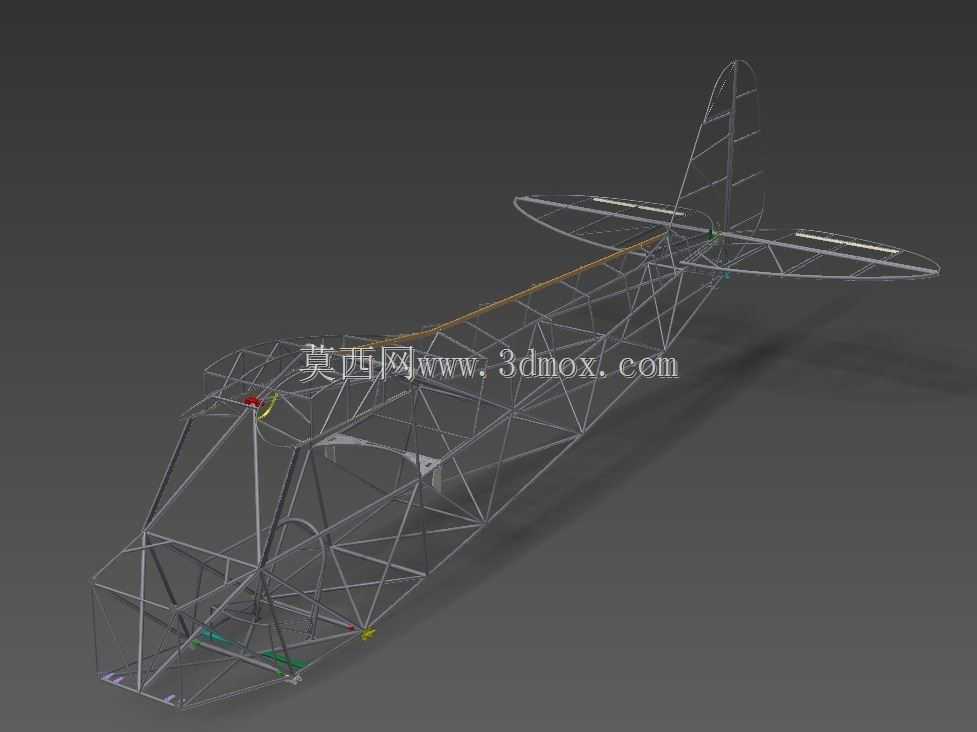

该结构为轻型低速飞行器的机身承力骨架，采用空间桁架式构型，核心作用是为整机提供安装基准与载荷传递路径，适配小型通航飞机、航模试验样机、轻型运动类飞行器的机体搭建需求，可直接用于航空教具演示、飞行器结构验证、轻量化载人机身方案迭代场景。从实际工程应用角度看，这类桁架骨架摒弃了传统半硬壳式机身的蒙皮承力逻辑，将机身承受的气动升力、发动机振动载荷、着陆冲击载荷全部通过空间排布的杆件传递到主承力节点，杆件多采用薄壁航空铝管或碳纤维管材，在保证结构强度的前提下大幅降低整机自重，适配最大起飞重量不超过600kg的轻型飞行器使用需求。设计过程中优先梳理了机身各系统的安装边界：前段预留了发动机安装架的对接节点，节点位置按照活塞式航空发动机的安装孔位做了同轴度校准，同时预留了燃油管路、操纵钢索的穿行空间，避免杆件与机载系统出现干涉；中段对应座舱区域，桁架杆件排布刻意避开了乘员活动空间与座椅安装点位，下部预留了起落架连接的加强节点，节点处做了斜撑补强，可承受着陆阶段3g的垂直冲击载荷；后段延伸至尾翼安装位，尾梁部分的桁架采用渐变收窄的构型，既降低尾部结构重量，也能保证尾翼操纵力矩的有效传递，垂尾、平尾的安装座直接与桁架末端的承力环焊接为整体，减少额外连接结构带来的重量增量。从结构设计逻辑来看，所有杆件的排布均遵循二力杆传力原则，尽量减少杆件承受的弯曲载荷，每个交汇节点都做了应力集中优化，相邻杆件的夹角控制在30度到60度之间，避免小夹角节点带来的焊接应力缺陷；骨架的整体外形完全贴合低速飞行器的气动修形需求，后续只需在桁架外铺设薄蒙布或轻质复合材料蒙皮即可完成机身外形封闭，无需额外做外形修形加工。安装边界方面，该骨架宽度方向最大尺寸控制在1.2米以内，高度方向最大尺寸为1.1米，总长度约6.8米，可适配常规小型通航飞机的厂房组装、运输转运要求，各分段骨架之间采用快卸式螺栓连接，可拆解为前段、中段、尾段三个部分，方便异地组装与维护更换，日常检修时可直接通过桁架间隙观察内部管路、钢索的磨损情况，无需大面积拆除蒙皮结构，大幅降低日常维护的工作量。这类桁架结构在轻型航空领域应用十分广泛，相比硬壳式机身，其制造成本更低，加工难度更小，无需大型成型模具，小型航空制造作坊即可完成加工组装，同时结构冗余度更高，单根杆件出现损伤时可快速更换，不会出现硬壳结构蒙皮破损后快速扩展的结构失效问题，非常适合轻型运动飞机、农用作业小飞机、航空科普用拼装样机的结构设计参考。
