北美F-100D超音速喷气战机外观结构建模

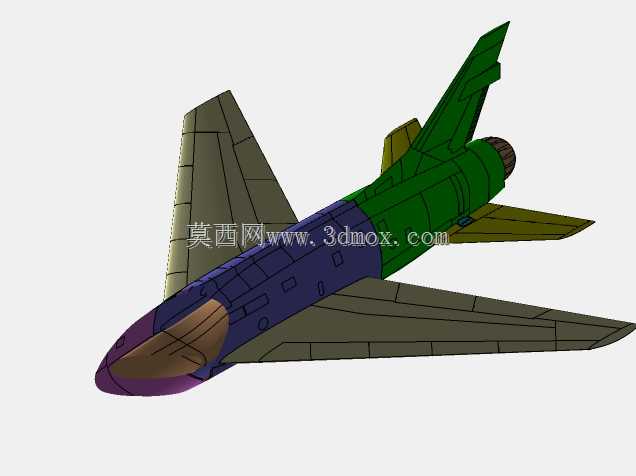

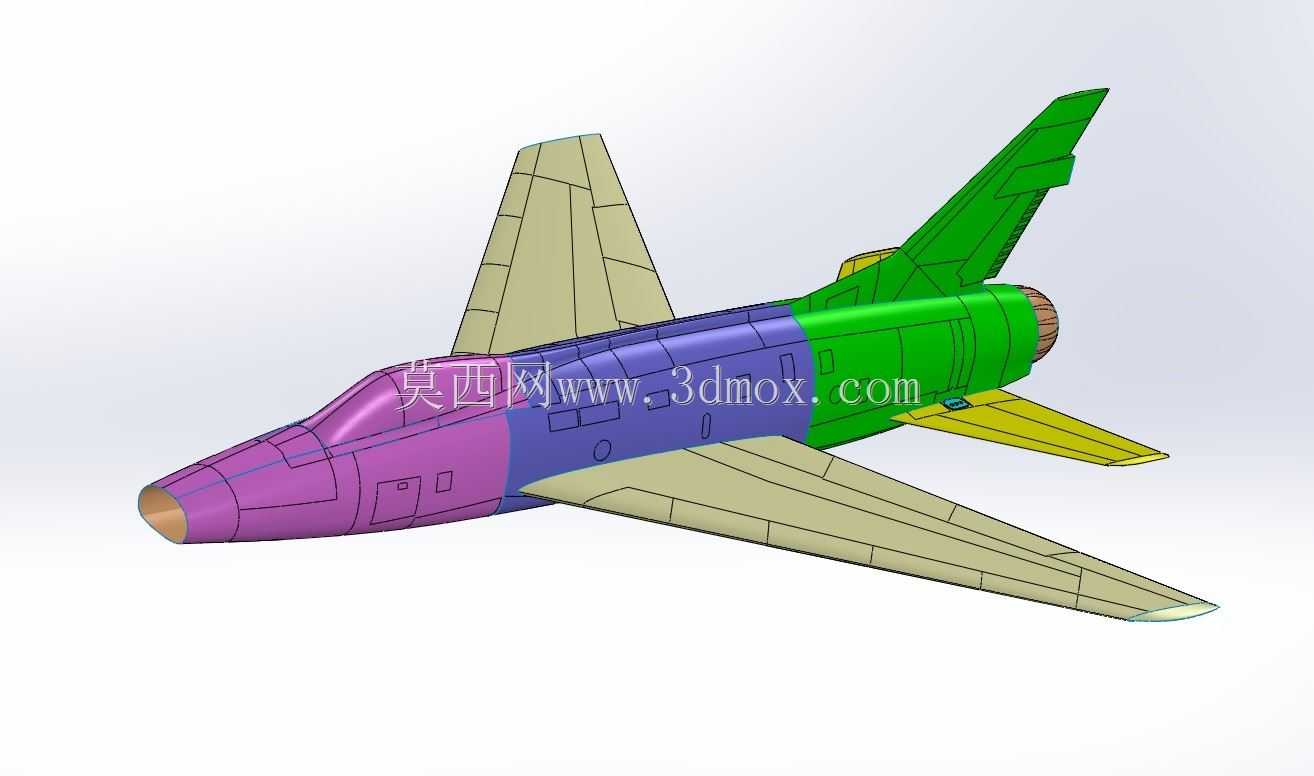

该建模还原的机型是人类航空史上首款实现水平超音速飞行的量产喷气式战机，在航空装备发展进程中承担了跨音速作战场景的验证与实战应用职能，曾作为前线战术支援平台承担低空突防、对地火力投送、制空权争夺等核心任务，后续也被作为飞行员超音速飞行适应性训练载具使用，为后续二代战机的气动布局设计积累了大量实测数据。从建模的结构设计逻辑来看，整机采用机头进气的经典跨音速布局，机身沿纵轴分为三段式结构：前段为进气道与座舱集成段，进气口采用钝圆形截面设计，避免跨音速飞行阶段进气道唇口产生激波损失，座舱位置突出于机身轴线，保证飞行员前向与侧下方向的对地观察视野，符合低空突防任务的操作需求；中段为机身主承力舱段，集成了燃油储舱、设备安装舱与发动机安装位，机身截面从圆形过渡到接近椭圆形的修型截面，在保证内部容积的前提下尽可能降低跨音速飞行的波阻；后段为尾喷管与尾翼集成段，垂尾采用大后掠角单垂尾设计，保证高速飞行阶段的航向稳定性，全动平尾布置在垂尾根部下方的机身两侧，避免机翼下洗气流对平尾操纵效率的干扰，同时降低大迎角飞行阶段的尾翼失速风险。机翼采用大后掠角小展弦比悬臂式下单翼布局，机翼前缘后掠角匹配1.3马赫级最大飞行速度的气动需求，机翼相对厚度较薄，从翼根到翼尖采用渐缩的翼型剖面，既保证机翼结构的抗弯扭强度，也能降低高速飞行的诱导阻力，机翼后缘设置有操纵舵面，可配合平尾完成滚转与俯仰姿态调整。建模过程中严格遵循实机的外形尺寸边界约束，整机长细比控制在跨音速阻力最优区间，机身最大直径与翼展的比例符合实机的实测参数，各翼面的安装角、上反角均参考实机的气动测试数据设置，保证模型的气动外形还原度。从应用场景来看，该模型可作为航空科普教学的演示载体，帮助学习者理解早期超音速战机的气动设计逻辑，也可作为航模设计、军事仿真场景搭建的基础参考模型，建模过程中对机身曲面分块、翼面与机身的过渡衔接处理，也能为航空类曲面建模从业者提供结构分块的参考思路，尤其是不同曲面段之间的曲率连续处理方式，可直接复用到同类高速飞行器的外观建模工作中。
